NAREX ZDANICE | Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы (Всего 126 стр.)




113 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.108

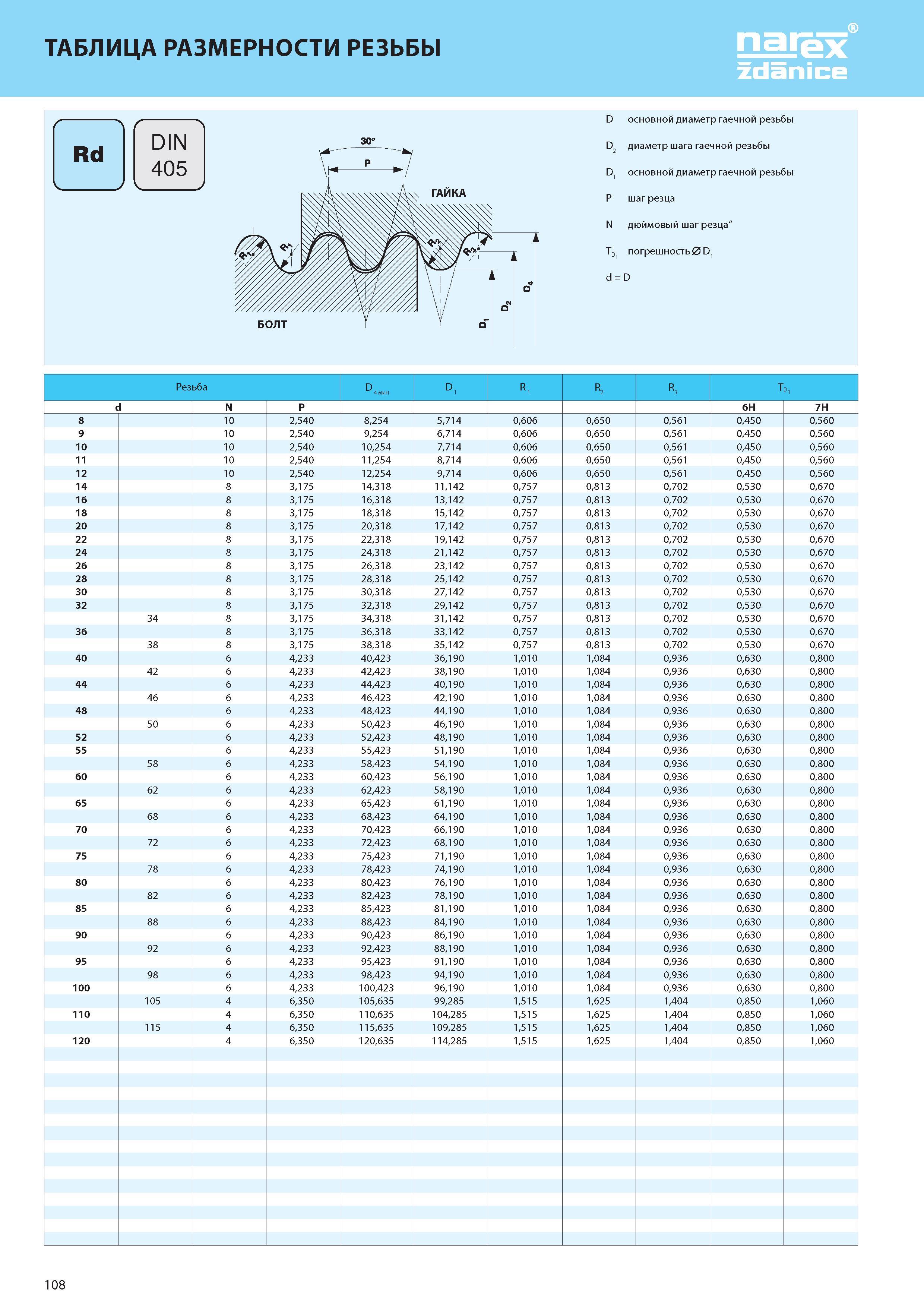

113 ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ NAREX Zdanice D основной диаметр гаечной резьбы D2 диаметр шага гаечной резьбы D1 основной диаметр гаечной резьбы P ша Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 108

Каталог NAREX ZDANICE 2015 Инструмент для резьбы Стр. 108 0113 Lab2u

ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ NAREX Zdanice D основной диаметр гаечной резьбы D2 диаметр шага гаечной резьбы D1 основной диаметр гаечной резьбы P шаг резца N дюймовый шаг резца" TDi погрешность 0 D d = D Резьба D 4 мин D 1 R 1 R2 TD1 d N P 6H 7H 8 10 2,540 8,254 5,714 0,606 0,650 0,561 0,450 0,560 9 10 2,540 9,254 6,714 0,606 0,650 0,561 0,450 0,560 10 10 2,540 10,254 7,714 0,606 0,650 0,561 0,450 0,560 11 10 2,540 11,254 8,714 0,606 0,650 0,561 0,450 0,560 12 10 2,540 12,254 9,714 0,606 0,650 0,561 0,450 0,560 14 8 3,175 14,318 1 1 ,1 42 0,757 0,813 0,702 0,530 0,670 16 8 3,175 16,318 13,142 0,757 0,813 0,702 0,530 0,670 18 8 3,175 18,318 15,142 0,757 0,813 0,702 0,530 0,670 20 8 3,175 20,318 17,142 0,757 0,813 0,702 0,530 0,670 22 8 3,175 22,318 19,142 0,757 0,813 0,702 0,530 0,670 24 8 3,175 24,318 21,142 0,757 0,813 0,702 0,530 0,670 26 8 3,175 26,318 23,142 0,757 0,813 0,702 0,530 0,670 28 8 3,175 28,318 25,142 0,757 0,813 0,702 0,530 0,670 30 8 3,175 30,318 27,142 0,757 0,813 0,702 0,530 0,670 32 8 3,175 32,318 29,142 0,757 0,813 0,702 0,530 0,670 34 8 3,175 34,318 31,142 0,757 0,813 0,702 0,530 0,670 36 8 3,175 36,318 33,142 0,757 0,813 0,702 0,530 0,670 38 8 3,175 38,318 35,142 0,757 0,813 0,702 0,530 0,670 40 6 4,233 40,423 36,190 1,010 1,084 0,936 0,630 0,800 42 6 4,233 42,423 38,190 1,010 1,084 0,936 0,630 0,800 44 6 4,233 44,423 40,190 1,010 1,084 0,936 0,630 0,800 46 6 4,233 46,423 42,190 1,010 1,084 0,936 0,630 0,800 48 6 4,233 48,423 44,190 1,010 1,084 0,936 0,630 0,800 50 6 4,233 50,423 46,190 1,010 1,084 0,936 0,630 0,800 52 6 4,233 52,423 48,190 1,010 1,084 0,936 0,630 0,800 55 6 4,233 55,423 51,190 1,010 1,084 0,936 0,630 0,800 58 6 4,233 58,423 54,190 1,010 1,084 0,936 0,630 0,800 60 6 4,233 60,423 56,190 1,010 1,084 0,936 0,630 0,800 62 6 4,233 62,423 58,190 1,010 1,084 0,936 0,630 0,800 65 6 4,233 65,423 61,190 1,010 1,084 0,936 0,630 0,800 68 6 4,233 68,423 64,190 1,010 1,084 0,936 0,630 0,800 70 6 4,233 70,423 66,190 1,010 1,084 0,936 0,630 0,800 72 6 4,233 72,423 68,190 1,010 1,084 0,936 0,630 0,800 75 6 4,233 75,423 71,190 1,010 1,084 0,936 0,630 0,800 78 6 4,233 78,423 74,190 1,010 1,084 0,936 0,630 0,800 80 6 4,233 80,423 76,190 1,010 1,084 0,936 0,630 0,800 82 6 4,233 82,423 78,190 1,010 1,084 0,936 0,630 0,800 85 6 4,233 85,423 81,190 1,010 1,084 0,936 0,630 0,800 88 6 4,233 88,423 84,190 1,010 1,084 0,936 0,630 0,800 90 6 4,233 90,423 86,190 1,010 1,084 0,936 0,630 0,800 92 6 4,233 92,423 88,190 1,010 1,084 0,936 0,630 0,800 95 6 4,233 95,423 91,190 1,010 1,084 0,936 0,630 0,800 98 6 4,233 98,423 94,190 1,010 1,084 0,936 0,630 0,800 100 6 4,233 100,423 96,190 1,010 1,084 0,936 0,630 0,800 105 4 6,350 105,635 99,285 1,515 1,625 1,404 0,850 1,060 110 4 6,350 110,635 104,285 1,515 1,625 1,404 0,850 1,060 115 4 6,350 115,635 109,285 1,515 1,625 1,404 0,850 1,060 120 4 6,350 120,635 114,285 1,515 1,625 1,404 0,850 1,060 108
