MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

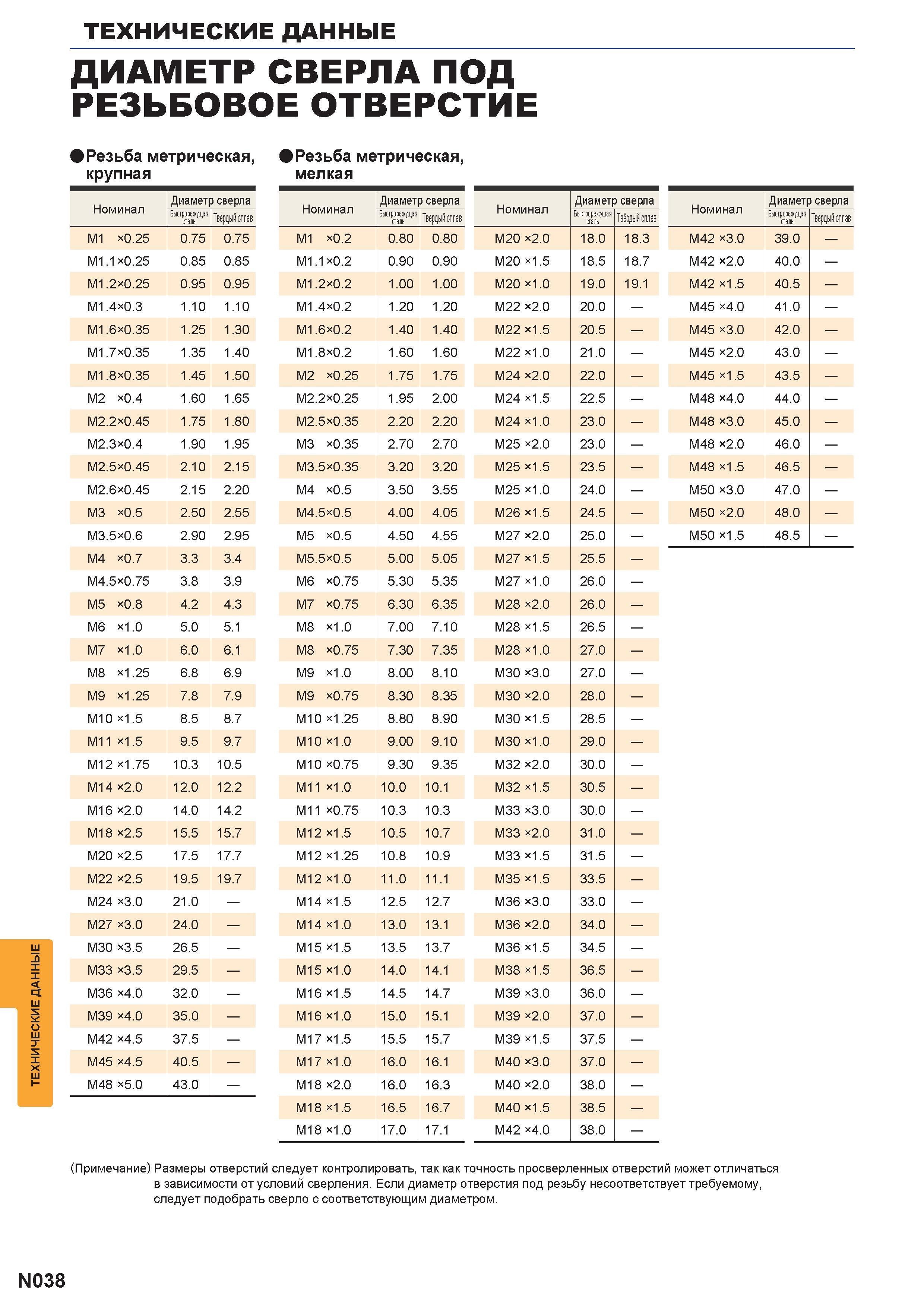

1374 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.N038

1374 Краткое руководство по обработке металлов на станках ДИАМЕТР Сверла ПОД РЕЗЬБОВОЕ ОТВЕРСТИЕ IРезьба метрическая, крупная Резьба метрическая, мелк Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. N038

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. N038 1374 Lab2u

Краткое руководство по обработке металлов на станках ДИАМЕТР Сверла ПОД РЕЗЬБОВОЕ ОТВЕРСТИЕ IРезьба метрическая, крупная Резьба метрическая, мелкая Номинал Диаметр сверла Быстрорежущая сталь Твердый сплав М1 х0.25 0.75 0.75 М1.1х0.25 0.85 0.85 М1.2х0.25 0.95 0.95 М1.4х0.3 1.10 1.10 М1.6х0.35 1.25 1.30 М1.7х0.35 1.35 1.40 М1.8х0.35 1.45 1.50 М2 х0.4 1.60 1.65 М2.2х0.45 1.75 1.80 М2.3х0.4 1.90 1.95 М2.5х0.45 2.10 2.15 М2.6х0.45 2.15 2.20 М3 х0.5 2.50 2.55 М3.5х0.6 2.90 2.95 М4 х0.7 3.3 3.4 М4.5х0.75 3.8 3.9 М5 х0.8 4.2 4.3 М6 х1.0 5.0 5.1 М7 х1.0 6.0 6.1 М8 х1.25 6.8 6.9 М9 х1.25 7.8 7.9 М10 х1.5 8.5 8.7 М11 х1.5 9.5 9.7 М12 х1.75 10.3 10.5 М14 х2.0 12.0 12.2 М16 х2.0 14.0 14.2 М18 х2.5 15.5 15.7 М20 х2.5 17.5 17.7 М22 х2.5 19.5 19.7 М24 х3.0 21.0 М27 х3.0 24.0 М30 х3.5 26.5 МЗЗ х3.5 29.5 М36 х4.0 32.0 М39 х4.0 35.0 М42 х4.5 37.5 М45 х4.5 40.5 М48 х5.0 43.0 Номинал Диаметр сверла Быстрорежущая сталь Твердый сплав М1 х0.2 0.80 0.80 М1.1х0.2 0.90 0.90 М1.2х0.2 1.00 1.00 М1.4х0.2 1.20 1.20 М1.6х0.2 1.40 1.40 М1.8х0.2 1.60 1.60 М2 х0.25 1.75 1.75 М2.2х0.25 1.95 2.00 М2.5х0.35 2.20 2.20 М3 х0.35 2.70 2.70 М3.5х0.35 3.20 3.20 М4 х0.5 3.50 3.55 М4.5х0.5 4.00 4.05 М5 х0.5 4.50 4.55 М5.5х0.5 5.00 5.05 М6 х0.75 5.30 5.35 М7 х0.75 6.30 6.35 М8 х1.0 7.00 7.10 М8 х0.75 7.30 7.35 М9 х1.0 8.00 8.10 М9 х0.75 8.30 8.35 М10 х1.25 8.80 8.90 М10 х1.0 9.00 9.10 М10 х0.75 9.30 9.35 М11 х1.0 10.0 10.1 М11 х0.75 10.3 10.3 М12 х1.5 10.5 10.7 М12 х1.25 10.8 10.9 М12 х1.0 11.0 11.1 М14 х1.5 12.5 12.7 М14 х1.0 13.0 13.1 М15 х1.5 13.5 13.7 М15 х1.0 14.0 14.1 М16 х1.5 14.5 14.7 М16 х1.0 15.0 15.1 М17 х1.5 15.5 15.7 М17 х1.0 16.0 16.1 М18 х2.0 16.0 16.3 М18 х1.5 16.5 16.7 М18 х1.0 17.0 17.1 Номинал Диаметр сверла Быстрорежущая сталь Твердый сплав М20 х2.0 18.0 18.3 М20 х1.5 18.5 18.7 М20 х1.0 19.0 19.1 М22 х2.0 20.0 М22 х1.5 20.5 М22 х1.0 21.0 М24 х2.0 22.0 М24 х1.5 22.5 М24 х1.0 23.0 М25 х2.0 23.0 М25 х1.5 23.5 М25 х1.0 24.0 М26 х1.5 24.5 М27 х2.0 25.0 М27 х1.5 25.5 М27 х1.0 26.0 М28 х2.0 26.0 М28 х1.5 26.5 М28 х1.0 27.0 М30 х3.0 27.0 М30 х2.0 28.0 М30 х1.5 28.5 М30 х1.0 29.0 М32 х2.0 30.0 М32 х1.5 30.5 МЗЗ х3.0 30.0 МЗЗ х2.0 31.0 МЗЗ х1.5 31.5 М35 х1.5 33.5 М36 х3.0 33.0 М36 х2.0 34.0 М36 х1.5 34.5 М38 х1.5 36.5 М39 х3.0 36.0 М39 х2.0 37.0 М39 х1.5 37.5 М40 х3.0 37.0 М40 х2.0 38.0 М40 х1.5 38.5 М42 х4.0 38.0 Номинал Диаметр сверла Быстрорежущая сталь Твердыйсплав М42 х3.0 39.0 М42 х2.0 40.0 М42 х1.5 40.5 М45 х4.0 41.0 М45 х3.0 42.0 М45 х2.0 43.0 М45 х1.5 43.5 М48 х4.0 44.0 М48 х3.0 45.0 М48 х2.0 46.0 М48 х1.5 46.5 М50 х3.0 47.0 М50 х2.0 48.0 М50 х1.5 48.5 (Примечание) Размеры отверстий следует контролировать, так как точность просверленных отверстий может отличаться в зависимости от условий сверления. Если диаметр отверстия под резьбу несоответствует требуемому, следует подобрать сверло с соответствующим диаметром. N038
