MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




1368 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.N032

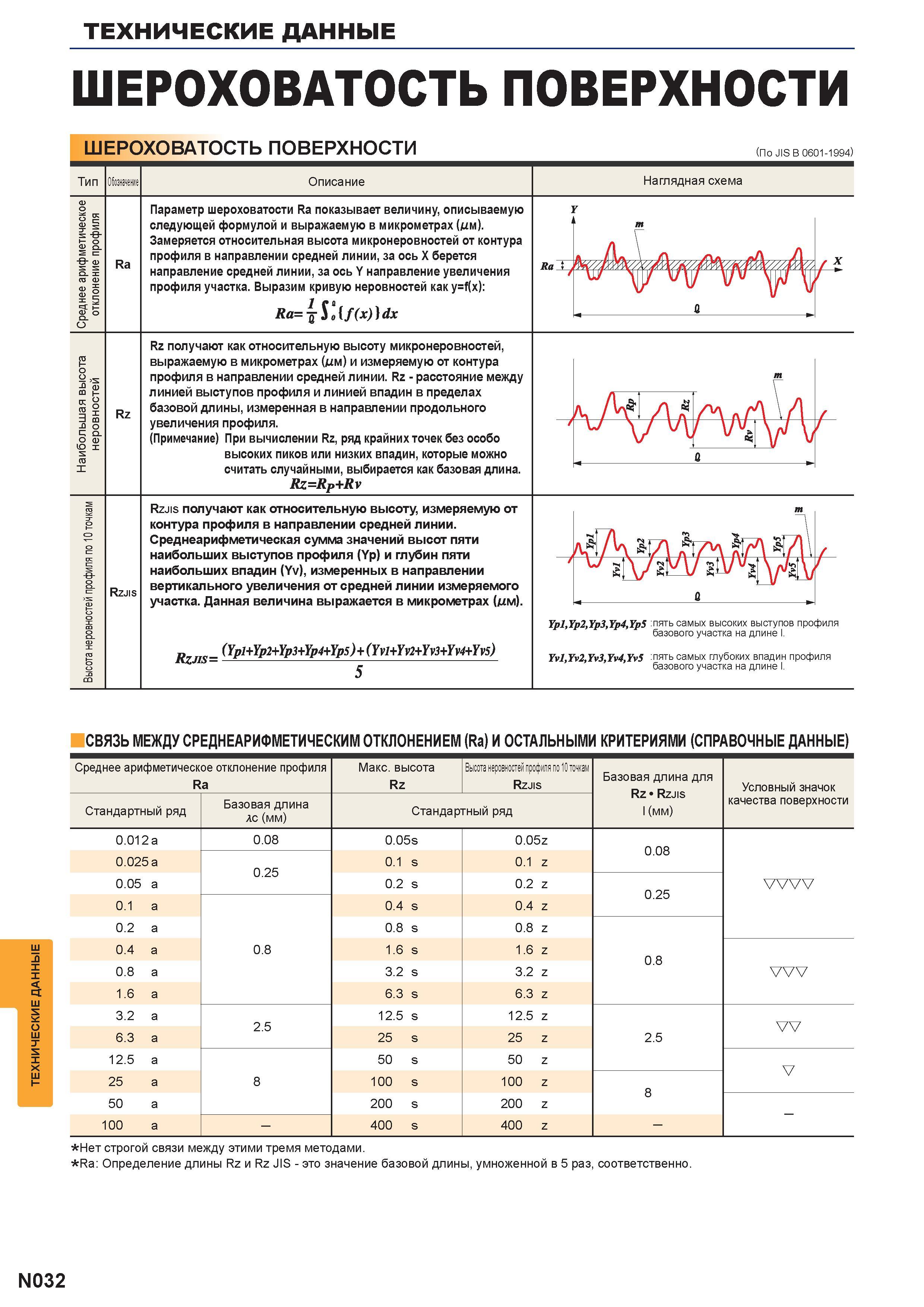

1368 Краткое руководство по обработке металлов на станках ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ (По JISB 0601-1994) Тип Описание Наглядн Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. N032

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. N032 1368 Lab2u

Краткое руководство по обработке металлов на станках ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ ШЕРОХОВАТОСТЬ ПОВЕРХНОСТИ (По JISB 0601-1994) Тип Описание Наглядная схема О £ £ =2 s -& о S с -& Ra Параметр шероховатости Ra показывает величину, описываемую следующей формулой и выражаемую в микрометрах (дм). Замеряется относительная высота микронеровностей от контура профиля в направлении средней линии, за ось Х берется направление средней линии, за ось Y направление увеличения профиля участка. Выразим кривую неровностей ка = х): Ra= j (, f(x) dx а з .о о Rz Rz получают как относительную высоту микронеровностей, выражаемую в микрометрах (дм) и измеряемую от контура профиля в направлении средней линии. Rz - расстояние между линией выступов профиля и линией впадин в пределах базовой длины, измеренная в направлении продольного увеличения профиля. (Примечание) При вычислении Rz, ряд крайних точек без особо высоких пиков или низких впадин, которые можно считать случайными, выбирается как базовая длина. Rz-Rp+Rv Rzjis Rzjis получают как относительную высоту, измеряемую от контура профиля в направлении средней линии. Среднеарифметическая сумма значений высот пяти наибольших выступов профиля (Yp) и глубин пяти наибольших впадин (Yv), измеренных в направлении вертикального увеличения от средней линии измеряемого участка. Данная величина выражается в микрометрах (дм). jfrjK- (Ypl+Yp2+Yp3+Yp4+Yps)+(Yvl+Yv2+Yv3+Yv4+Yvs) ли s Yvl,Yv2tYv3,Yv4,YvS :пять самых глубоких впадин профиля базового участка на длине l. СВЯЗЬ МЕЖДУ СРЕДНЕАРИФМЕТИЧЕСКИМ ОТКЛОНЕНИЕМ (Ra) И ОСТАЛЬНЫМИ КРИТЕРИЯМИ (СПРАВОЧНЫЕ ДАННЫЕ) Среднее арифметическое отклонение профиля Ra Макс. высота Rz Высота неровностей профиля по 10 точкам Rzjis Базовая длина для Rz Rzj I s l (мм) Условный значок Стандартный ряд Базовая длина Ac (мм) Стандартный ряд качества поверхности 0.012a 0.08 0.05s 0.05z 0.08 0.025 a 0.25 0.1 s 0.1 z 0.05 a s .2 0. 0.2 z 0.25 VVVV 0.1 a s .4 0. 0.4 z 0.2 a s .8 0. 0.8 z 0.4 a 0.8 1.6 s 1.6 z 0.8 0.8 a s .2 3. 3.2 z VVV 1.6 a 6.3 s 6.3 z 3.2 a 2.5 12.5 s 12.5 z VV 6.3 a s 5 2 25 z 2.5 12.5 a 5 О s 50 z V 25 a 8 100 s 100 z 8 50 a 200 s 200 z 100 a - 400 s 400 z - Нет строгой связи между этими тремя методами. Ra: Определение длины Rz и Rz JIS - это значение базовой длины, умноженной в 5 раз, соответственно. N032
