MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




1363 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.N027

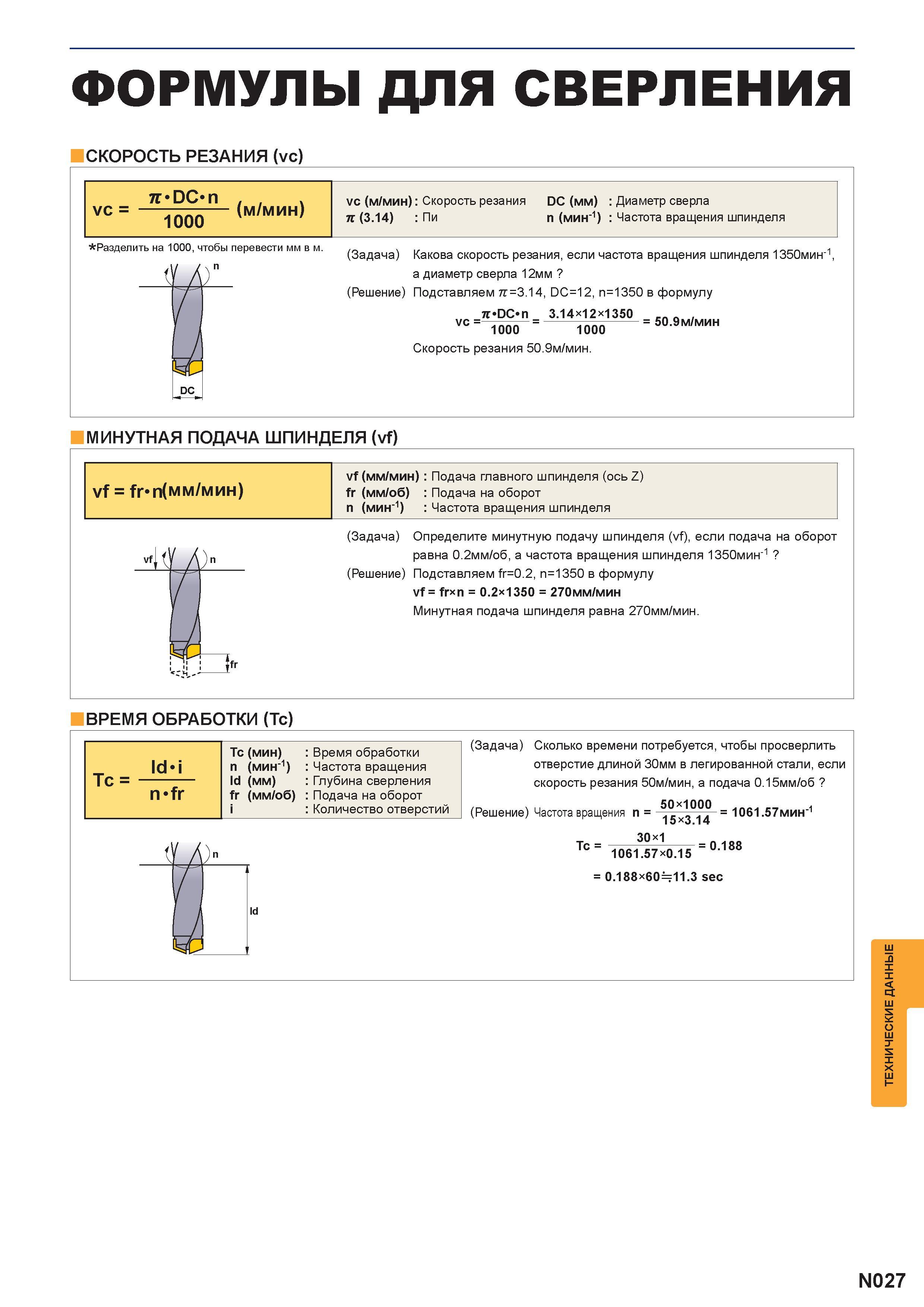

1363 ФОРМУЛЫ ДЛЯ СВЕРЛЕНИЯ Скорость резания (vc) ) DC n vc = (м/мин) 1000 Разделить на 1000, чтобы перевести мм в м vc (м/мин): Скорость резания DC (м Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. N027

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. N027 1363 Lab2u

ФОРМУЛЫ ДЛЯ СВЕРЛЕНИЯ Скорость резания (vc) ) DC n vc = (м/мин) 1000 Разделить на 1000, чтобы перевести мм в м. vc (м/мин): Скорость резания DC (мм) Диаметр сверла ) (3.14) Пи n (мин-1) Частота вращения шпинделя (Задача) Какова скорость резания, если частота вращения шпинделя 1350мин-1, а диаметр сверла 12мм (Решение) Подставляем ) =3.14, DC=12, n=1350 в формулу ) DC n 3.14x12x1350 vc = 1000 1000 Скорость резания 50.9м/мин. 50.9м/мин DC МИНУТНАЯ ПОДАЧА ШПИНДЕЛЯ (vf) vf (мм/мин) Подача главного шпинделя (ось Z) vf = fr п(мм/мин) fr (мм/об) Подача на оборот n (мин-1) Частота вращения шпинделя (Задача) Определите минутную подачу шпинделя (vf), если подача на оборот равна 0.2мм/об, а частота вращения шпинделя 1350мин-1 (Решение) Подставляем fr=0.2, n=1350 в формулу vf = frxn = 0.2x1350 = 270мм/мин Минутная подача шпинделя равна 270мм/мин. fr ВРЕМЯ ОБРАБОТКИ (Tc) Tc (мин) n (мин-1) Id (мм) fr (мм/об) Время обработки Частота вращения Глубина сверления Подача на оборот Количество отверстий (Задача) Сколько времени потребуется, чтобы просверлить отверстие длиной 30мм в легированной стали, если скорость резания 50м/мин, а подача 0.15мм/об 50x1000 15x3.14 30x1 (Решение) Частота вращения n ; = 1061.57мин Tc = = 0.188 1061.57x0.15 = 0.188x60=11.3 sec ld N027 ТЕХНИЧЕСКИЕ ДАННЫЕ
