Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




1360 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.N024

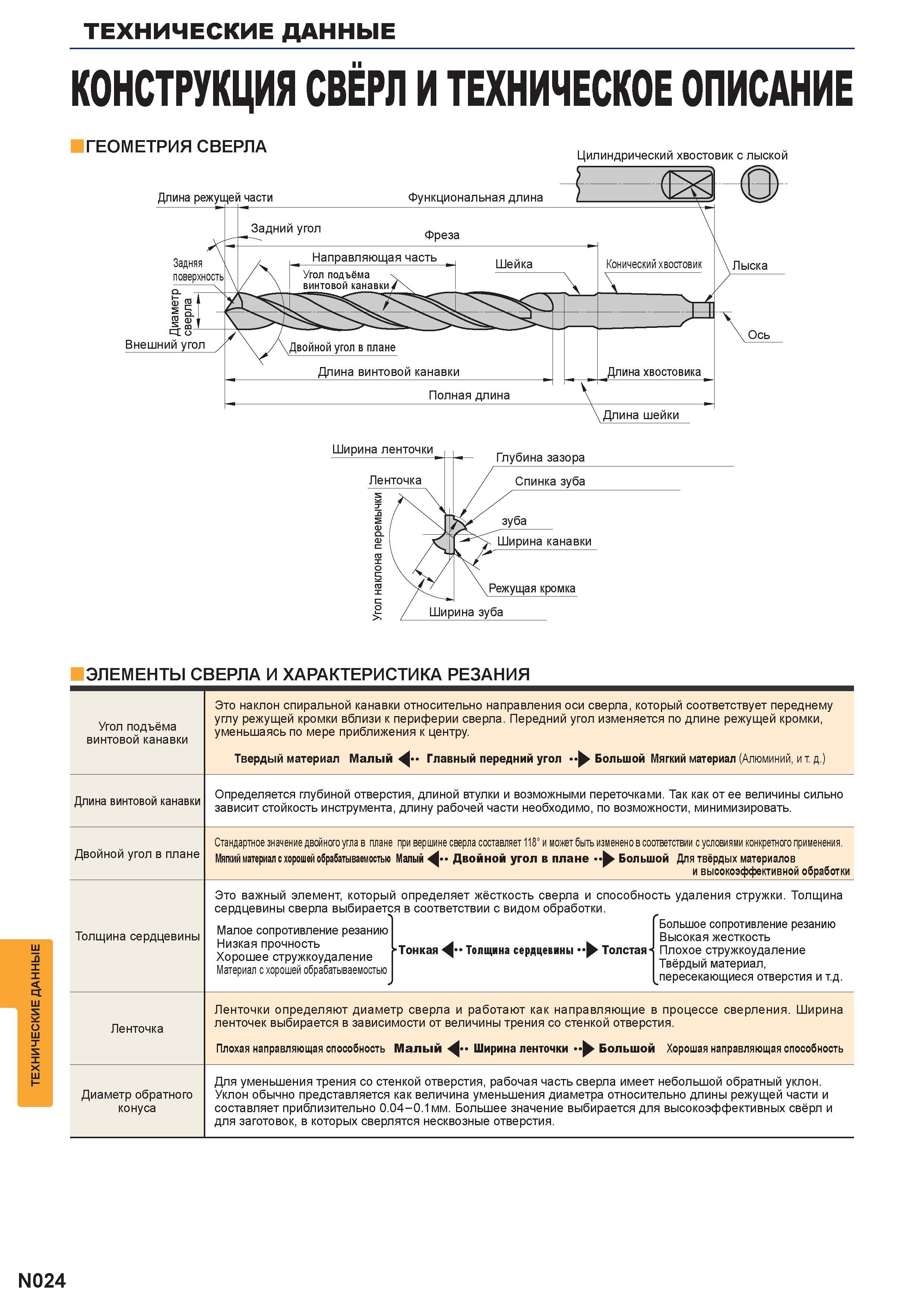

1360 Краткое руководство по обработке металлов на станках КОНСТРУКЦИЯ СВЁРЛ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ ГЕОМЕТРИЯ Сверла Цилиндрический хвостовик с лыской Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. N024

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. N024 1360 Lab2u

Краткое руководство по обработке металлов на станках КОНСТРУКЦИЯ СВЁРЛ И ТЕХНИЧЕСКОЕ ОПИСАНИЕ ГЕОМЕТРИЯ Сверла Цилиндрический хвостовик с лыской ЭЛЕМЕНТЫ Сверла И ХАРАКТЕРИСТИКА РЕЗАНИЯ Угол подъёма винтовой канавки Это наклон спиральной канавки относительно направления оси сверла, который соответствует переднему углу режущей кромки вблизи к периферии сверла. Передний угол изменяется по длине режущей кромки, уменьшаясь по мере приближения к центру. Твердый материал Малый Главный передний угол Большой Мягкий материал (Алюминий, и д.) Длина винтовой канавки Определяется глубиной отверстия, длиной втулки и возможными переточками. Так как от ее величины сильно зависит стойкость инструмента, длину рабочей части необходимо, по возможности, минимизировать. Двойной угол в плане Стандартное значение двойного угла в плане при вершине сверла составляет 118° и может быть изменено в соответствии с условиями конкретного применения. Мягкий материал с хорошей обрабатываемостью Малый Двойной угол в плане Большой Для твёрдых материалов и высокоэффективной обработки Толщина сердцевины Это важный элемент, которьи сердцевины сверла выбираетс Малое сопротивление резанию Низкая прочность Хорошее стружкоудаление Материал с хорошей обрабатываемостью определяет жёсткость сверла и способно я в соответствии с видом обработки. Тонкая Толщина сердцевины Толстая- сть удаления стружки. Толщина Г Большое сопротивление резанию Высокая жесткость Плохое стружкоудаление Твёрдый материал, пересекающиеся отверстия и т.д. Ленточка Ленточки определяют диаметр сверла и работают как направляющие в процессе сверления. Ширина ленточек выбирается в зависимости от величины трения со стенкой отверстия. Плохая направляющая способность Малый Ширина ленточки Большой Хорошая направляющая способность Диаметр обратного конуса Для уменьшения трения со стенкой отверстия, рабочая часть сверла имеет небольшой обратный уклон. Уклон обычно представляется как величина уменьшения диаметра относительно длины режущей части и составляет приблизительно 0.04-0.1мм. Большее значение выбирается для высокоэффективных свёрл и для заготовок, в которых сверлятся несквозные отверстия. N024
