MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

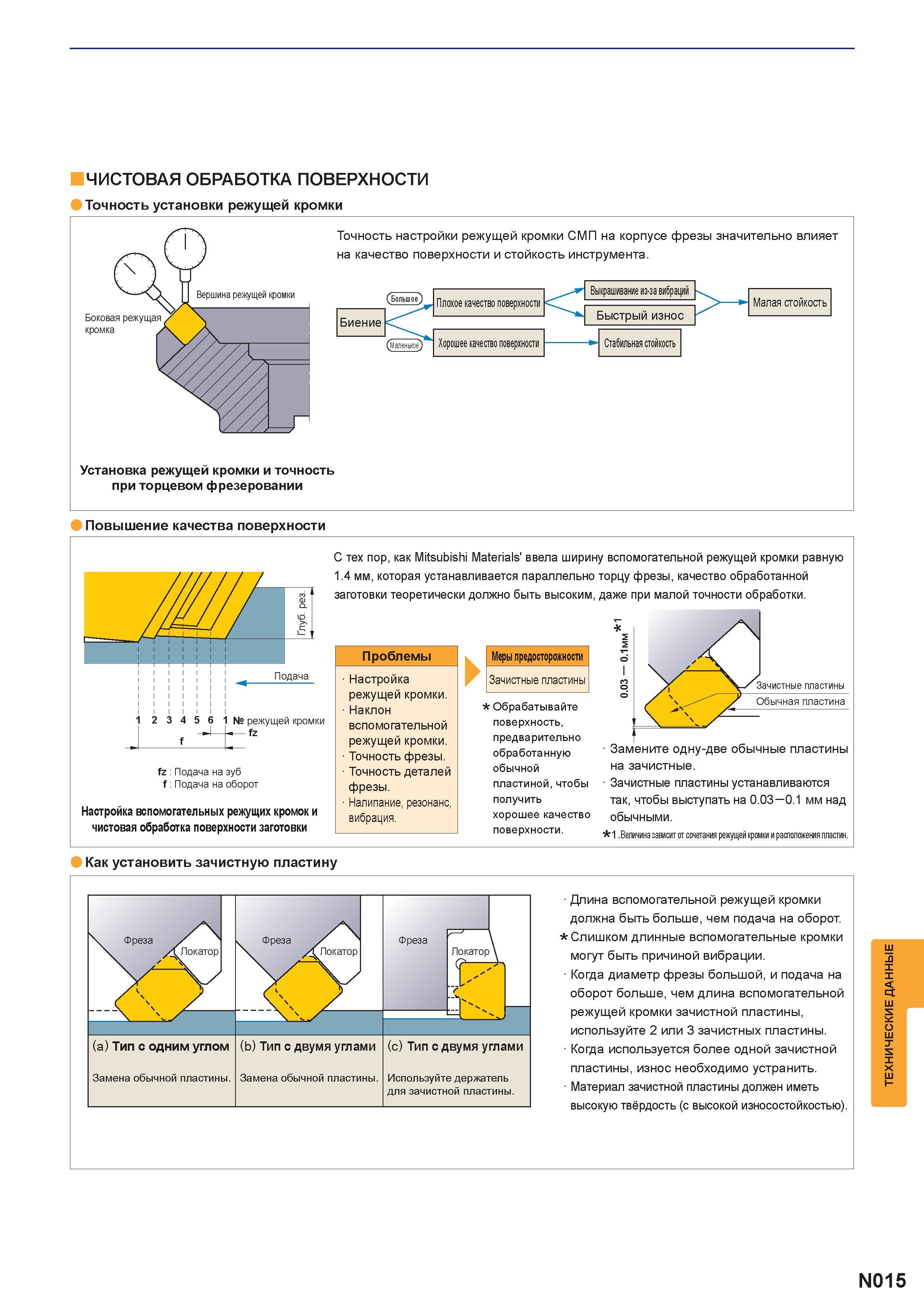

1351 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.N015

1351 ЧИСТОВАЯ ОБРАБОТКА ПОВЕРХНОСТИ Точность установки режущей кромки Точность настройки режущей кромки СМП на корпусе фрезы значительно влияет на кач Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. N015

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. N015 1351 Lab2u

ЧИСТОВАЯ ОБРАБОТКА ПОВЕРХНОСТИ Точность установки режущей кромки Точность настройки режущей кромки СМП на корпусе фрезы значительно влияет на качество поверхности и стойкость инструмента. (Большое) Биение Плохое качество поверхности КЗ Выкрашивание из-за вибраций Быстрый износ > Малая стойкость (Маленькое) качество поверхности Стабильная стойкость Установка режущей кромки и точность при торцевом фрезеровании Повышение качества поверхности fz Подача на зуб f: Подача на оборот Настройка вспомогательных режущих кромок и чистовая обработка поверхности заготовки С тех пор, как Mitsubishi Materials' ввела ширину вспомогательной режущей кромки равную 1.4 мм, которая устанавливается параллельно торцу фрезы, качество обработанной заготовки теоретически должно быть высоким, даже при малой точности обработки. Проблемы Настройка режущей кромки. Наклон вспомогательной режущей кромки. Точность фрезы. Точность деталей фрезы. Налипание, резонанс, вибрация. Меры предосторожности Зачистные пластины Обрабатывайте поверхность, предварительно обработанную обычной пластиной, чтобы получить хорошее качество поверхности. на зачистные. Зачистные пластины устанавливаются так, чтобы выступать на 0.03 0.1 мм над обычными. 1 .Величина зависит от сочетания режущей кромки и расположения пластин. Как установить зачистную пластину Длина вспомогательной режущей кромки должна быть больше, чем подача на оборот. Слишком длинные вспомогательные кромки могут быть причиной вибрации. Когда диаметр фрезы большой, и подача на оборот больше, чем длина вспомогательной режущей кромки зачистной пластины, используйте 2 или 3 зачистных пластины. Когда используется более одной зачистной пластины, износ необходимо устранить. Материал зачистной пластины должен иметь высокую твёрдость (с высокой износостойкостью). N015 ТЕХНИЧЕСКИЕ ДАННЫЕ
