MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




1349 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.N013

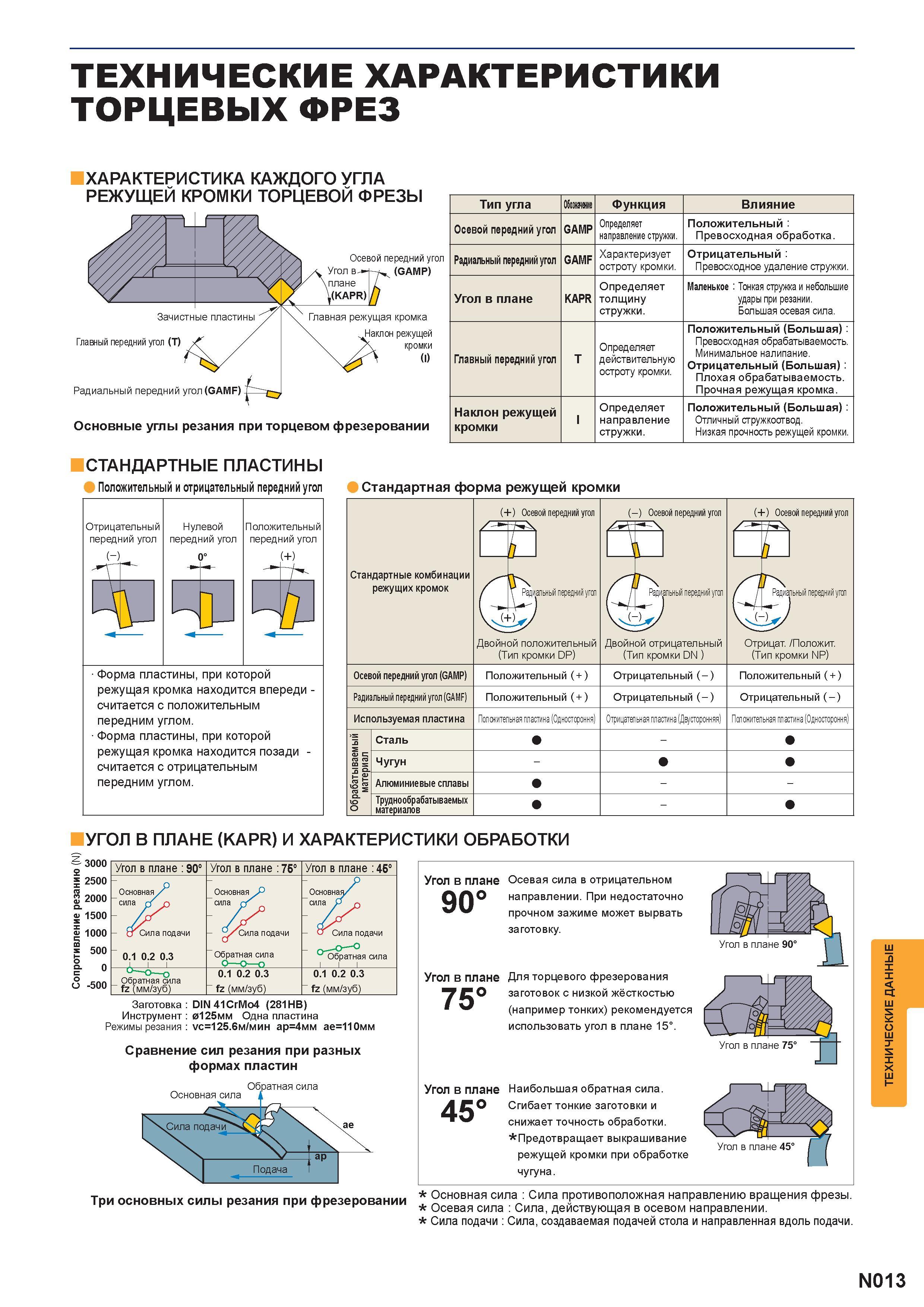

1349 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОРЦЕВЫХ ФРЕЗ ХАРАКТЕРИСТИКА КАЖДОГО УГЛА РЕЖУЩЕЙ КРОМКИ ТОРЦЕВОЙ ФРЕЗЫ Осевой передний угол (GAMP) Зачистные пластины Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. N013

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. N013 1349 Lab2u

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОРЦЕВЫХ ФРЕЗ ХАРАКТЕРИСТИКА КАЖДОГО УГЛА РЕЖУЩЕЙ КРОМКИ ТОРЦЕВОЙ ФРЕЗЫ Осевой передний угол (GAMP) Зачистные пластины Главный передний угол (Т) Главная режущая кромка Наклон режущей кромки (I) Радиальный передний угол (GAMF) N Основные углы резания при торцевом фрезеровании Тип угла Обозначение Функция Влияние Осевой передний угол GAMP Определяет направление стружки. Положительный Превосходная обработка. Радиальный передний угол GAMF Характеризует остроту кромки. Отрицательный Превосходное удаление стружки. Угол в плане KAPR Определяет толщину стружки. Маленькое Тонкая стружка и небольшие удары при резании. Большая осевая сила. Главный передний угол Т Определяет действительную остроту кромки. Положительный (Большая) Превосходная обрабатываемость. Минимальное налипание. Отрицательный (Большая) Плохая обрабатываемость. Прочная режущая кромка. Наклон режущей кромки 1 Определяет направление стружки. Положительный (Большая) Отличный стружкоcfтвоа. Низкая прочность режущей кромки. СТАНДАРТНЫЕ Пластины сменные Положительный и отрицательный передний угол Стандартная форма режущей кромки Отрицательный передний угол (-) Нулевой передний угол 0° Положительный передний угол (+) Форма пластины, при которой режущая кромка находится впереди -считается с положительным передним углом. Форма пластины, при которой режущая кромка находится позади -считается с отрицательным передним углом. Стандартные комбинации режущих кромок Осевой передний угол (GAMP) Радиальный передний угол (GAMF) Используемая пластина Сталь Чугун Алюминиевые сплавы Труднообрабатываемых материалов (+) Осевой передний угол Радиальный передний угол Двойной положительный (Тип кромки DP) Положительный ( +) Положительный ( +) Положительная пластина (Одностороння) (-) Осевой передний угол Радиальный передний угол Двойной отрицательный (Тип кромки DN ) Отрицательный (-) Отрицательный (-) Отрицательная пластина (Двусторонняя) (+) Осевой передний угол Радиальный передний угол Отрицат. /Положит. (Тип кромки NP) Положительный ( +) Отрицательный (-) Положительная пластина (Одностороння) УГОЛ В ПЛАНЕ (KAPR) И ХАРАКТЕРИСТИКИ ОБРАБОТКИ 3000 2 2500 2 2000 <и 1500 1000 со 500 I 0 О -500 Угол в плане 90° Угол в плане 75° Угол в плане 45° Основная "сила - Сила подачи 0.1 0.2 0.3 А 1 1 Основная сила - Сила подачи Обратная сила Основная сила - Сила подачи Обратная сила 1 1 1 о Обратная сила fz (мм/зуб) 0.1 0.2 0.3 fz (мм/зуб) 0.1 0.2 0.3 fz (мм/зуб) Заготовка: DIN41CrMo4 (281НВ) Инструмент: 0125мм Одна пластина Режимы резания vc=125.6m/mhh ар=4мм ае=110мм Сравнение сил резания при разных формах пластин Угол В плане Осевая сила в отрицательном 90' направлении. При недостаточно прочном зажиме может вырвать заготовку. Угол в плане Для торцевого фрезерования 75‘ заготовок с низкой жесткостью (например тонких) рекомендуется использовать угол в плане 15°. Угол В плане Наибольшая обратная сила. 45’ Сгибает тонкие заготовки и снижает точность обработки. Предотвращает выкрашивание режущей кромки при обработке чугуна. Угол в плане 45' Три основных силы резания при фрезеровании Основа сила Сила пхт олсж я направлению вращения фрезы. г гг тг г осевая сила Сила, действующая в осевом направлении. Сила подачи Сила, создаваемая подачей стола и направленная вдоль подачи. N013 ТЕХНИЧЕСКИЕ ДАННЫЕ
