Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




1346 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.N010

1346 Краткое руководство по обработке металлов на станках ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА РАДИУС ПРИ ВЕРШИНЕ Радиус влияет на прочнос Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. N010

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. N010 1346 Lab2u

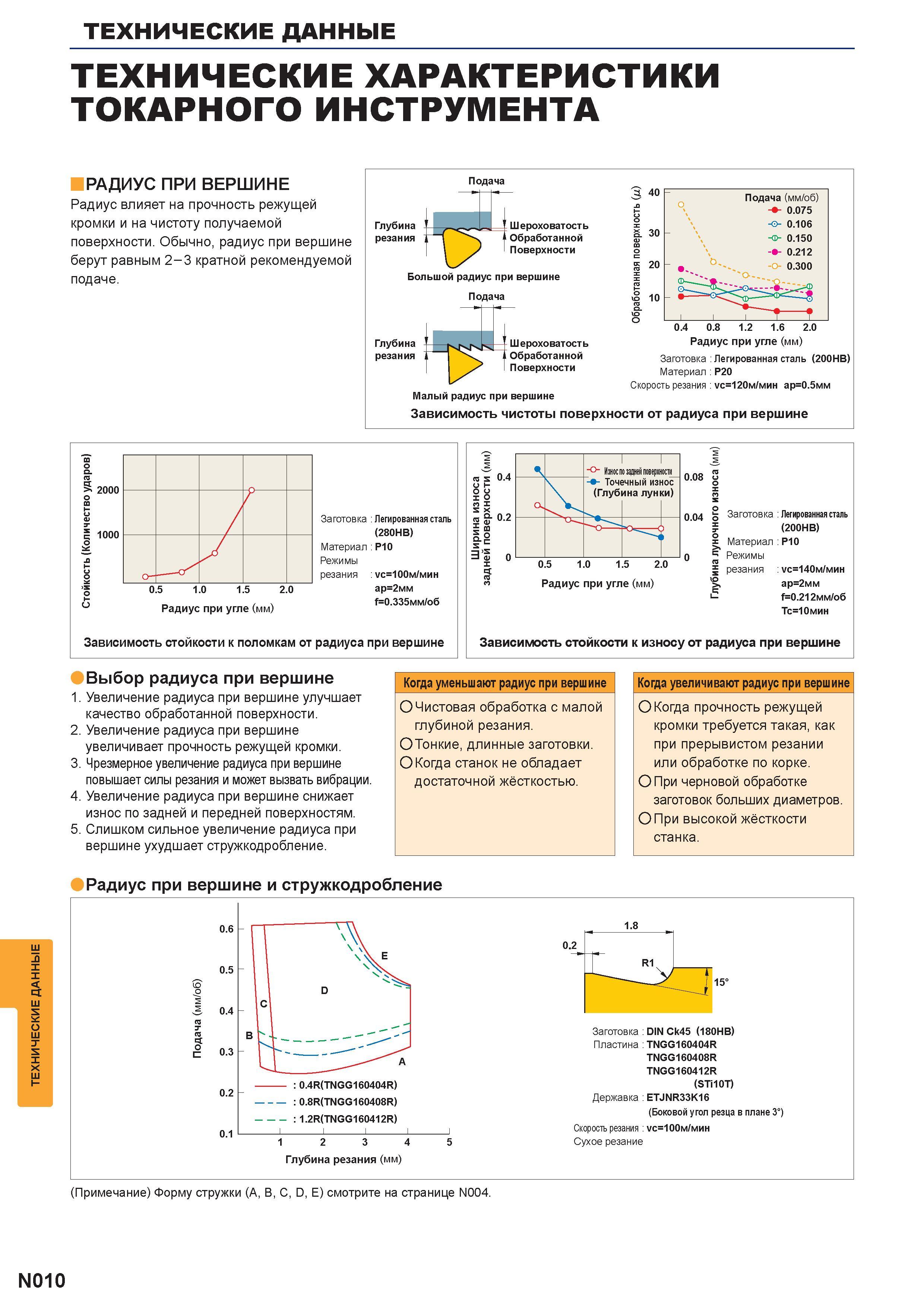

Краткое руководство по обработке металлов на станках ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТОКАРНОГО ИНСТРУМЕНТА РАДИУС ПРИ ВЕРШИНЕ Радиус влияет на прочность режущей кромки и на чистоту получаемой поверхности. Обычно, радиус при вершине берут равным 2-3 кратной рекомендуемой подаче. Подача Шероховатость Обработанной Поверхности Большой радиус при вершине Подача Шероховатость Обработанной Поверхности 40 30 20 О, Подача (мм/об) 0.075 -о- 0.106 -о 0.150 0.212 -о- 0.300 'о- 10 0.4 0.8 1.2 1.6 2.0 Радиус при угле (мм) Заготовка Легированнаясталь (200HB) Материал P20 Скоростьрезания vc=120м/мин ap=0.5мм Малый радиус при вершине Зависимость чистоты поверхности от радиуса при вершине Стойкость (Количество ударов) 12 Заготовка Легированнаясталь (280HB) Материал P10 Режимы резания vc=100м/мин 0.5 1.0 1.5 2.0 Радиус при угле (мм) ap=2мм f=0.335мм/об Зависимость стойкости к поломкам от радиуса при вершине Заготовка Легированнаясталь (200HB) Материал P10 Режимы резания vc=140м/мин ap=2мм f=0.212мм/об ТС=10мин Зависимость стойкости к износу от радиуса при вершине Выбор радиуса при вершине 1. Увеличение радиуса при вершине улучшает качество обработанной поверхности. 2. Увеличение радиуса при вершине увеличивает прочность режущей кромки. 3. Чрезмерное увеличение радиуса при вершине повышает силы резания и может вызвать вибрации. 4. Увеличение радиуса при вершине снижает износ по задней и передней поверхностям. 5. Слишком сильное увеличение радиуса при вершине ухудшает стружкодробление. Когда уменьшают радиус при вершине О Чистовая обработка с малой глубиной резания. ОТонкие, длинные заготовки. О Когда станок не обладает достаточной жёсткостью. Когда увеличивают радиус при вершине О Когда прочность режущей кромки требуется такая, как при прерывистом резании или обработке по корке. О При черновой обработке заготовок больших диаметров. О При высокой жёсткости станка. Радиус при вершине и стружкодробление Т R1 Заготовка DIN Ck45 (180HB) Пластина TNGG160404R TNGG160408R TNGG160412R (STi10T) Державка ETJNR33K16 (Боковой угол резца в плане 3°) Скорость резания: vc=100м/мин Сухое резание (Примечание) Форму стружки (A, B, C, D, E) смотрите на странице N004. N010
