Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

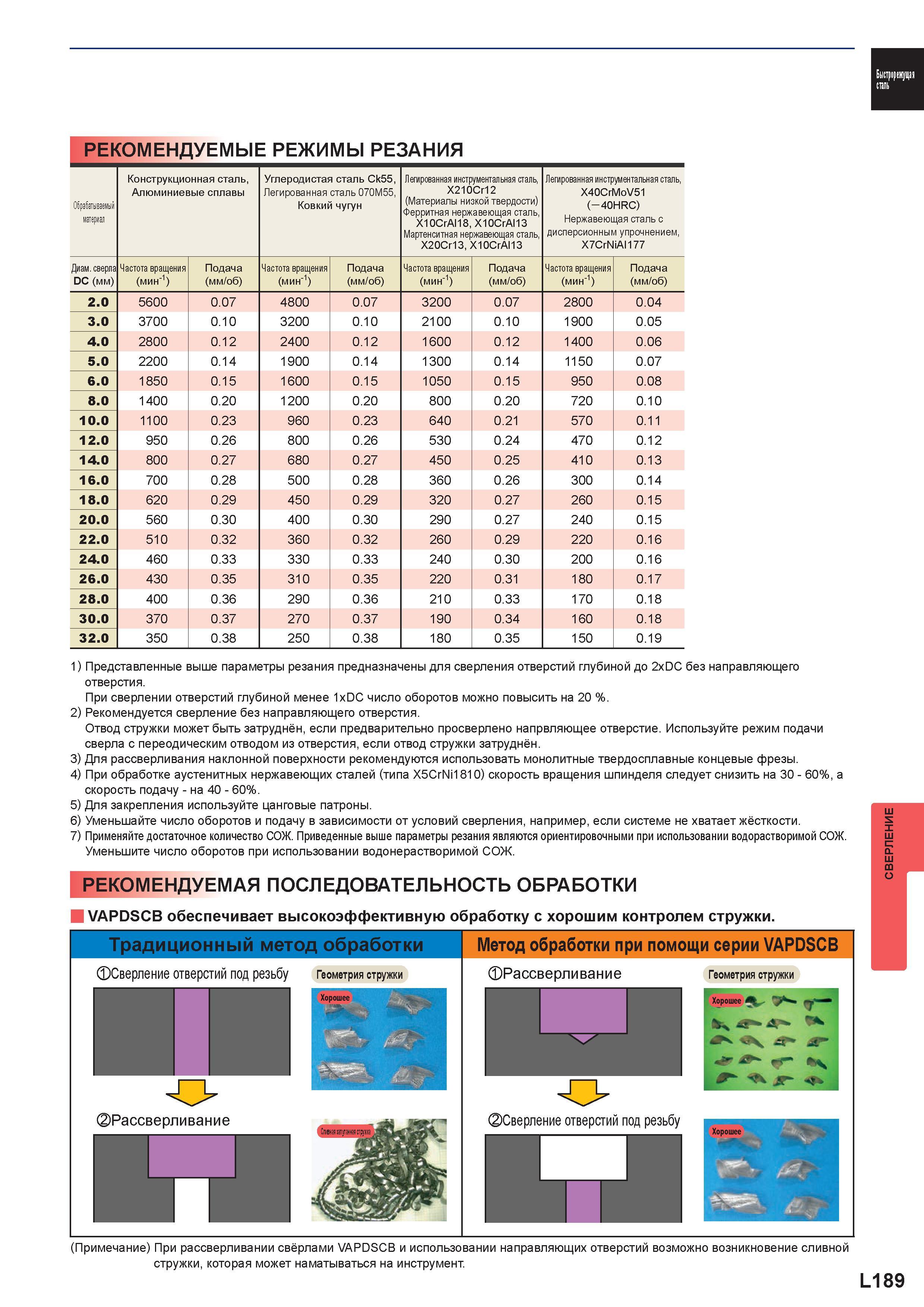

1315 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.L189

1315 Рекомендуемые режимы резания Обрабатываемый материал Конструкционная сталь, Алюминиевые сплавы Углеродистая сталь Ck55, Легированная сталь 070M55 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. L189

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. L189 1315 Lab2u

Рекомендуемые режимы резания Обрабатываемый материал Конструкционная сталь, Алюминиевые сплавы Углеродистая сталь Ck55, Легированная сталь 070M55, Ковкий чугун Легированная инструментальная сталь, X210Cr12 (Материалы низкой твердости) Ферритная нержавеющая сталь, X10CrAl18, X10CrAl13 Мартенситная нержавеющая сталь, X20Cr13, X10CrAl13 Легированная инструментальная сталь, X40CrMoV51 (-40HRC) Нержавеющая сталь с дисперсионным упрочнением, X7CrNiAI177 Диам.сверла DC (мм) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) 2.0 5600 0.07 4800 0.07 3200 0.07 2800 0.04 3.0 3700 0.10 3200 0.10 2100 0.10 1900 0.05 4.0 2800 0.12 2400 0.12 1600 0.12 1400 0.06 5.0 2200 0.14 1900 0.14 1300 0.14 1150 0.07 6.0 1850 0.15 1600 0.15 1050 0.15 950 0.08 8.0 1400 0.20 1200 0.20 800 0.20 720 0.10 10.0 1100 0.23 960 0.23 640 0.21 570 0.11 12.0 950 0.26 800 0.26 530 0.24 470 0.12 14.0 800 0.27 680 0.27 450 0.25 410 0.13 16.0 700 0.28 500 0.28 360 0.26 300 0.14 18.0 620 0.29 450 0.29 320 0.27 260 0.15 20.0 560 0.30 400 0.30 290 0.27 240 0.15 22.0 510 0.32 360 0.32 260 0.29 220 0.16 24.0 460 0.33 330 0.33 240 0.30 200 0.16 26.0 430 0.35 310 0.35 220 0.31 180 0.17 28.0 400 0.36 290 0.36 210 0.33 170 0.18 30.0 370 0.37 270 0.37 190 0.34 160 0.18 32.0 350 0.38 250 0.38 180 0.35 150 0.19 1) Представленные выше параметры резания предназначены для сверления отверстий глубиной до 2xDC без направляющего отверстия. При сверлении отверстий глубиной менее 1xDC число оборотов можно повысить на 20 %. 2) Рекомендуется сверление без направляющего отверстия. Отвод стружки может быть затруднён, если предварительно просверлено напрвляющее отверстие. Используйте режим подачи сверла с переодическим отводом из отверстия, если отвод стружки затруднён. 3) Для рассверливания наклонной поверхности рекомендуются использовать монолитные твердосплавные концевые фрезы. 4) При обработке аустенитных нержавеющих сталей (типа X5CrNi1810) скорость вращения шпинделя следует снизить на 30 - 60%, а скорость подачу - на 40 - 60%. 5) Для закрепления используйте цанговые патроны. 6) Уменьшайте число оборотов и подачу в зависимости от условий сверления, например, если системе не хватает жёсткости. 7) Применяйте достаточное количество СОЖ. Приведенные выше параметры резания являются ориентировочными при использовании водорастворимой СОЖ. Уменьшите число оборотов при использовании водонерастворимой СОЖ. РЕКОМЕНДУЕМАЯ ПОСЛЕДОВАТЕЛЬНОСТЬ ОБРАБОТКИ VAPDSCB обеспечивает высокоэффективную обработку с хорошим контролем стружки. Традиционный метод обработки Сверление отверстий под резьбу Геометрия стружки Рассверливание Метод обработки при помощи серии VAPDSCB Рассверливание Геометрия стружки О Сверление отверстий под резьбу Хорошее V, Д'- ПК ж- гГ- Ч JT (Примечание) При рассверливании свёрлами VAPDSCB и использовании направляющих отверстий возможно возникновение сливной стружки, которая может наматываться на инструмент. L189 Сверление
