Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

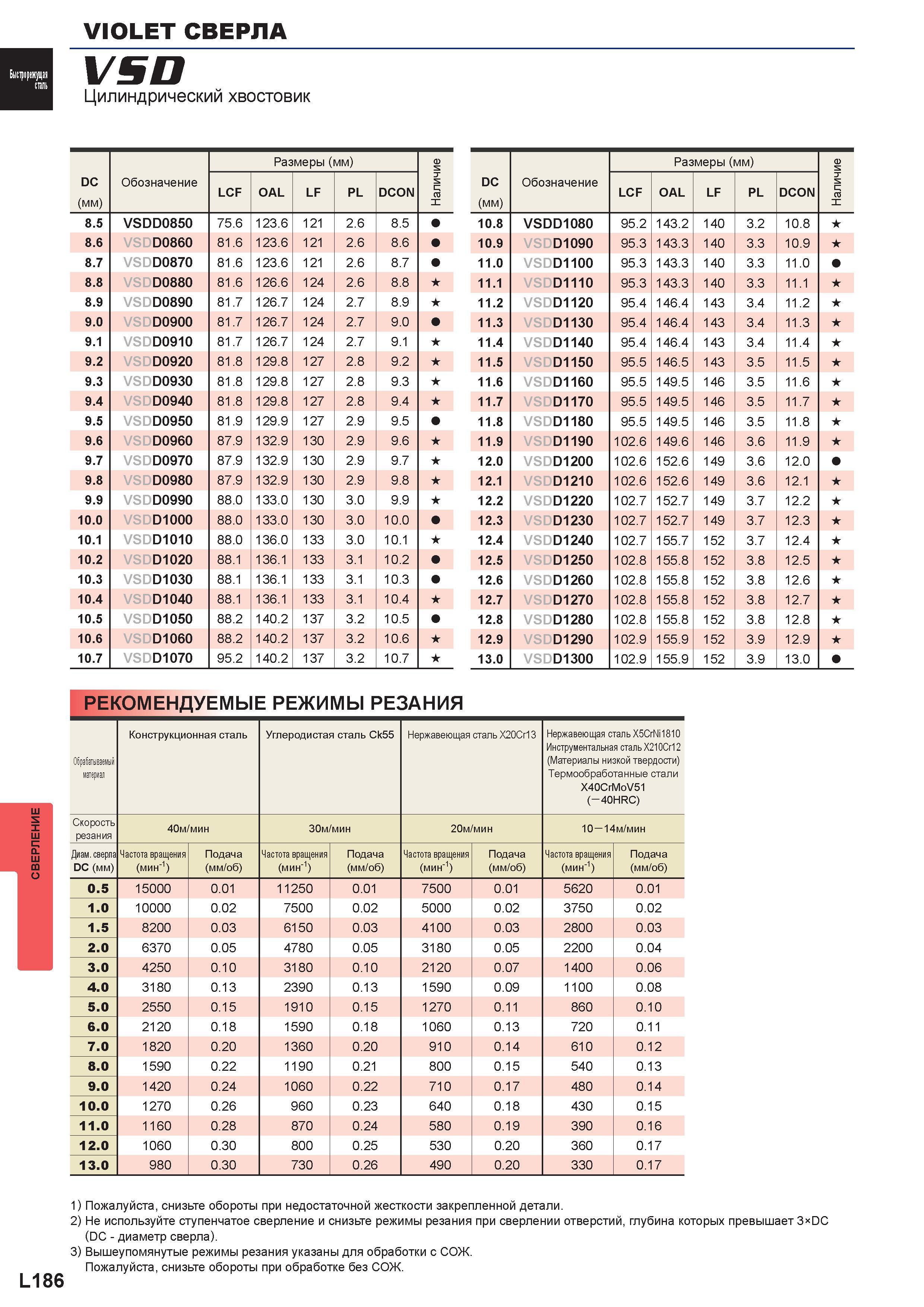

1312 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.L186

1312 Сверление VIOLET Сверла VSD Цилиндрический хвостовик DC (мм) Обозначение Размеры (мм) Наличие LCF OAL LF PL DCON 8 5 VSDD0850 75 6 123 6 121 2 6 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. L186

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. L186 1312 Lab2u

Сверление VIOLET Сверла VSD Цилиндрический хвостовик DC (мм) Обозначение Размеры (мм) Наличие LCF OAL LF PL DCON 8.5 VSDD0850 75.6 123.6 121 2.6 8.5 8.6 VSDD0860 81.6 123.6 121 2.6 8.6 8.7 VSDD0870 81.6 123.6 121 2.6 8.7 8.8 VSDD0880 81.6 126.6 124 2.6 8.8 8.9 VSDD0890 81.7 126.7 124 2.7 8.9 9.0 VSDD0900 81.7 126.7 124 2.7 9.0 9.1 VSDD0910 81.7 126.7 124 2.7 9.1 9.2 VSDD0920 81.8 129.8 127 2.8 9.2 9.3 VSDD0930 81.8 129.8 127 2.8 9.3 9.4 VSDD0940 81.8 129.8 127 2.8 9.4 9.5 VSDD0950 81.9 129.9 127 2.9 9.5 9.6 VSDD0960 87.9 132.9 130 2.9 9.6 9.7 VSDD0970 87.9 132.9 130 2.9 9.7 9.8 VSDD0980 87.9 132.9 130 2.9 9.8 9.9 VSDD0990 88.0 133.0 130 3.0 9.9 10.0 VSDD1000 88.0 133.0 130 3.0 10.0 10.1 VSDD1010 88.0 136.0 133 3.0 10.1 10.2 VSDD1020 88.1 136.1 133 3.1 10.2 10.3 VSDD1030 88.1 136.1 133 3.1 10.3 10.4 VSDD1040 88.1 136.1 133 3.1 10.4 10.5 VSDD1050 88.2 140.2 137 3.2 10.5 10.6 VSDD1060 88.2 140.2 137 3.2 10.6 10.7 VSDD1070 95.2 140.2 137 3.2 10.7 DC (мм) Обозначение Размеры (мм) Наличие LCF OAL LF PL DCON 10.8 VSDD1080 95.2 143.2 140 3.2 10.8 10.9 VSDD1090 95.3 143.3 140 3.3 10.9 11.0 VSDD1100 95.3 143.3 140 3.3 11.0 11.1 VSDD1110 95.3 143.3 140 3.3 11.1 11.2 VSDD1120 95.4 146.4 143 3.4 11.2 11.3 VSDD1130 95.4 146.4 143 3.4 11.3 11.4 VSDD1140 95.4 146.4 143 3.4 11.4 11.5 VSDD1150 95.5 146.5 143 3.5 11.5 11.6 VSDD1160 95.5 149.5 146 3.5 11.6 11.7 VSDD1170 95.5 149.5 146 3.5 11.7 11.8 VSDD1180 95.5 149.5 146 3.5 11.8 11.9 VSDD1190 102.6 149.6 146 3.6 11.9 12.0 VSDD1200 102.6 152.6 149 3.6 12.0 12.1 VSDD1210 102.6 152.6 149 3.6 12.1 12.2 VSDD1220 102.7 152.7 149 3.7 12.2 12.3 VSDD1230 102.7 152.7 149 3.7 12.3 12.4 VSDD1240 102.7 155.7 152 3.7 12.4 12.5 VSDD1250 102.8 155.8 152 3.8 12.5 12.6 VSDD1260 102.8 155.8 152 3.8 12.6 12.7 VSDD1270 102.8 155.8 152 3.8 12.7 12.8 VSDD1280 102.8 155.8 152 3.8 12.8 12.9 VSDD1290 102.9 155.9 152 3.9 12.9 13.0 VSDD1300 102.9 155.9 152 3.9 13.0 Рекомендуемые режимы резания Обрабатываемый материал Конструкционная сталь Углеродистая сталь Ck55 Нержавеющая сталь X20Cr13 Нержавеющая сталь X5CrNi1810 Инструментальная сталь X210Cr12 (Материалы низкой твердости) Термообработанные стали X40CrMoV51 (-40HRC) Скорость резания 40м/мин 30м/мин 20м/мин 10 14м/мин Диам.сверла DC (мм) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) Частота вращения (мин-1) Подача (мм/об) 0.5 15000 0.01 11250 0.01 7500 0.01 5620 0.01 1.0 10000 0.02 7500 0.02 5000 0.02 3750 0.02 1.5 8200 0.03 6150 0.03 4100 0.03 2800 0.03 2.0 6370 0.05 4780 0.05 3180 0.05 2200 0.04 3.0 4250 0.10 3180 0.10 2120 0.07 1400 0.06 4.0 3180 0.13 2390 0.13 1590 0.09 1100 0.08 5.0 2550 0.15 1910 0.15 1270 0.11 860 0.10 6.0 2120 0.18 1590 0.18 1060 0.13 720 0.11 7.0 1820 0.20 1360 0.20 910 0.14 610 0.12 8.0 1590 0.22 1190 0.21 800 0.15 540 0.13 9.0 1420 0.24 1060 0.22 710 0.17 480 0.14 10.0 1270 0.26 960 0.23 640 0.18 430 0.15 11.0 1160 0.28 870 0.24 580 0.19 390 0.16 12.0 1060 0.30 800 0.25 530 0.20 360 0.17 13.0 980 0.30 730 0.26 490 0.20 330 0.17 1) Пожалуйста, снизьте обороты при недостаточной жесткости закрепленной детали. 2) Не используйте ступенчатое сверление и снизьте режимы резания при сверлении отверстий, глубина которых превышает 3 DC (DC - диаметр сверла). 3) Вышеупомянутые режимы резания указаны для обработки с СОЖ. Пожалуйста, снизьте обороты при обработке без СОЖ. L186
