MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




1287 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.L161

1287 Твердый сплав ПРИМЕНЕНИЕ ТОЧНОЙ ПЕРЕХОДНОЙ ВТУЛКИ 1 При установке сверла в оправку, проследите чтобы V-образная канавка на внешней боковой кромке Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. L161

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. L161 1287 Lab2u

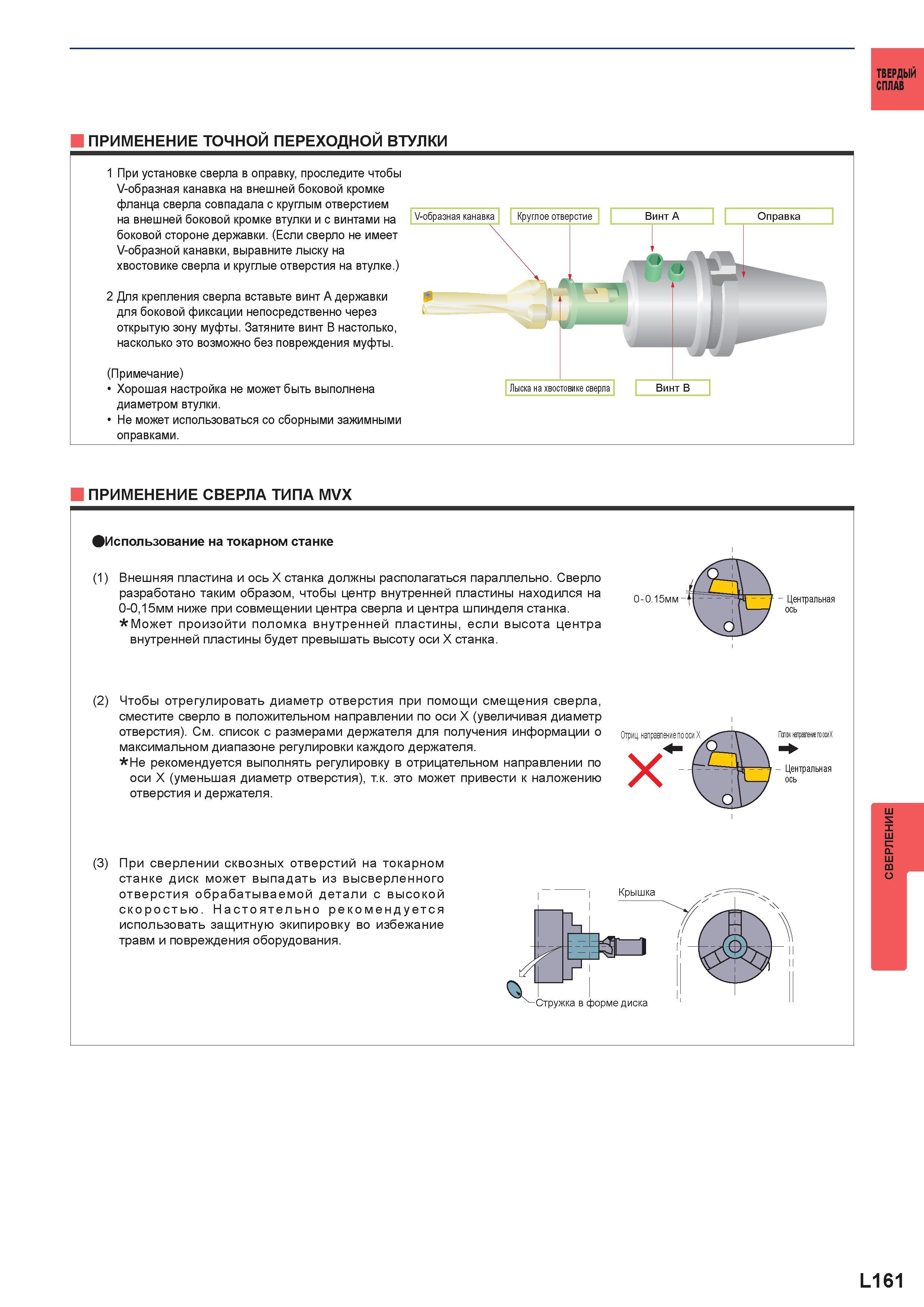

Твердый сплав ПРИМЕНЕНИЕ ТОЧНОЙ ПЕРЕХОДНОЙ ВТУЛКИ 1 При установке сверла в оправку, проследите чтобы V-образная канавка на внешней боковой кромке фланца сверла совпадала с круглым отверстием на внешней боковой кромке втулки и с винтами на боковой стороне державки. (Если сверло не имеет V-образной канавки, выравните лыску на хвостовике сверла и круглые отверстия на втулке.) 2 Для крепления сверла вставьте винт А державки для боковой фиксации непосредственно через открытую зону муфты. Затяните винт В настолько, насколько это возможно без повреждения муфты. (Примечание) Хорошая настройка не может быть выполнена диаметром втулки. Не может использоваться со сборными зажимными оправками. V-образная канавка Круглое отверстие на хвостовике сверла Винт А Оправка Винт B ПРИМЕНЕНИЕ Сверла ТИПА MVX Использование на токарном станке (1) Внешняя пластина и ось X станка должны располагаться параллельно. Сверло разработано таким образом, чтобы центр внутренней пластины находился на 0-0,15мм ниже при совмещении центра сверла и центра шпинделя станка. Может произойти поломка внутренней пластины, если высота центра внутренней пластины будет превышать высоту оси Х станка. - Центральная ось (2) Чтобы отрегулировать диаметр отверстия при помощи смещения сверла, сместите сверло в положительном направлении по оси X (увеличивая диаметр отверстия). См. список с размерами держателя для получения информации о максимальном диапазоне регулировки каждого держателя. Не рекомендуется выполнять регулировку в отрицательном направлении по оси X (уменьшая диаметр отверстия), т.к. это может привести к наложению отверстия и держателя. (3) При сверлении сквозных отверстий на токарном станке диск может выпадать из высверленного отверстия обрабатываемой детали с высокой скоростью. Настоятельно рекомендуется использовать защитную экипировку во избежание травм и повреждения оборудования. L161 Сверление
