MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.) |
|||||
1276 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.L150 |
|||||

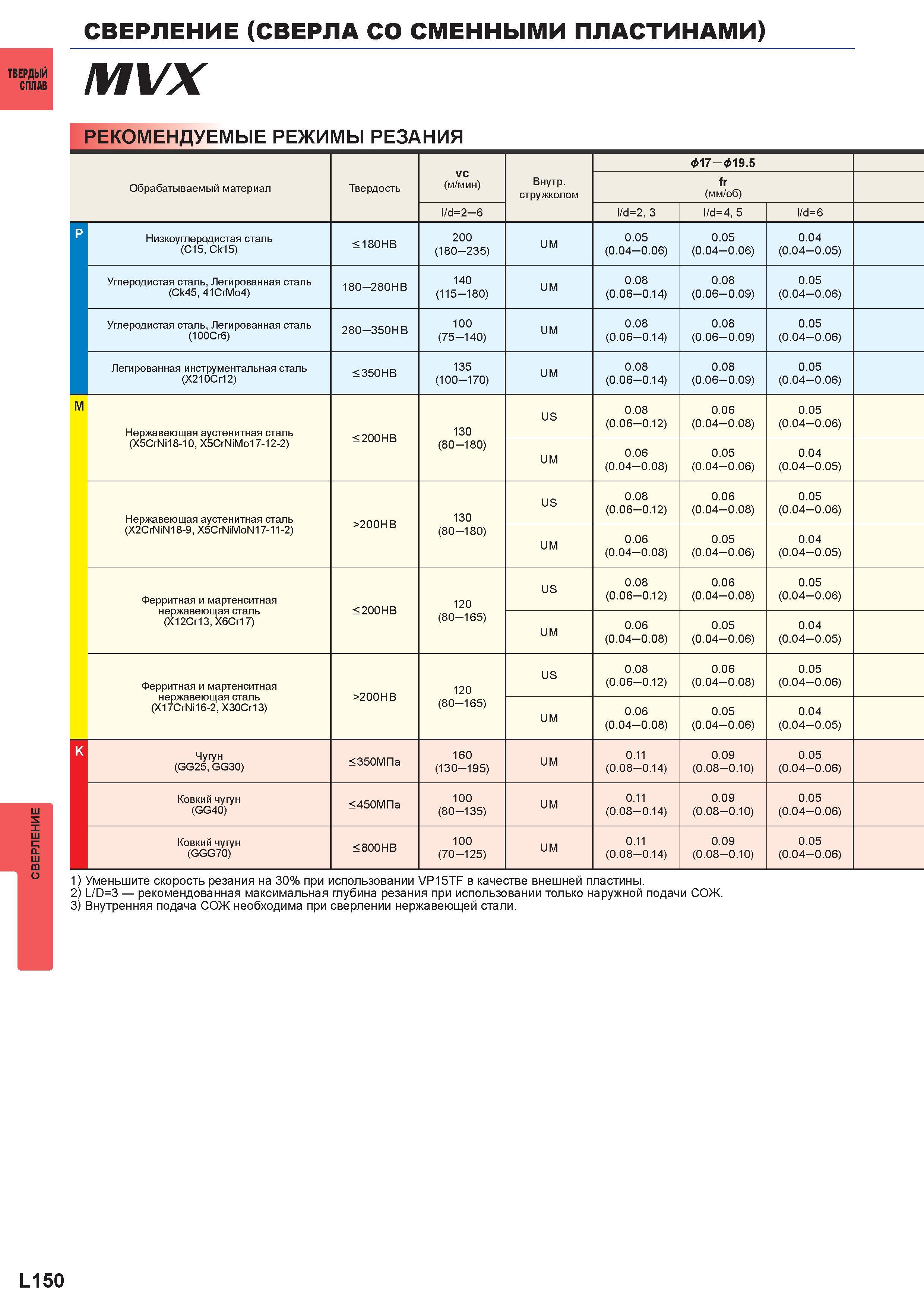

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. L150 1276 Lab2u Сверление Сверла со сменными пластинами ,1есРЙ MVX Рекомендуемые режимы резания Обрабатываемый материал Твердость vc (м/мин) Внутр. стружколом &17 -&19.5 fr (мм/об) l/d=2-6 l/d=2, 3 l/d=4, 5 l/d=6 Низкоуглеродистая сталь (C15, Ck15) < 180HB 200 (180-235) UM 0.05 (0.04-0.06) 0.05 (0.04-0.06) 0.04 (0.04-0.05) Углеродистая сталь, Легированная сталь (Ck45, 41CrMo4) 180-280HB 140 (115-180) UM 0.08 (0.06-0.14) 9) .0 8 0. 9 1 06 .0 (0. 0.05 (0.04-0.06) Углеродистая сталь, Легированная сталь (100Cr6) 280-350HB 100 (75-140) UM 0.08 (0.06-0.14) 9) .0 8 0. 9 1 06 .0 (0. 0.05 (0.04-0.06) Легированная инструментальная сталь (X210Cr12) < 350HB 135 (100-170) UM 0.08 (0.06-0.14) 9) .0 8 0. 9 1 06 .0 (0. 0.05 (0.04-0.06) м Нержавеющая аустенитная сталь (X5CrNi18-10, X5CrNiMo17-12-2) < 200HB 130 (80-180) US 0.08 (0.06-0.12) 0.06 (0.04-0.08) 0.05 (0.04-0.06) UM 0.06 (0.04-0.08) 0.05 (0.04-0.06) 0.04 (0.04-0.05) Нержавеющая аустенитная сталь (X2CrNiN18-9, X5CrNiMoN17-11-2) >200HB 130 (80-180) US 0.08 (0.06-0.12) 0.06 (0.04-0.08) 0.05 (0.04-0.06) UM 0.06 (0.04-0.08) 0.05 (0.04-0.06) 0.04 (0.04-0.05) Ферритная и мартенситная нержавеющая сталь (X12Cr13,X6Cr17) < 200HB 120 (80-165) US 0.08 (0.06-0.12) 0.06 (0.04-0.08) 0.05 (0.04-0.06) UM 0.06 (0.04-0.08) 0.05 (0.04-0.06) 0.04 (0.04-0.05) Ферритная и мартенситная нержавеющая сталь (X17CrNi16-2,X30Cr13) >200HB 120 (80-165) US 0.08 (0.06-0.12) 0.06 (0.04-0.08) 0.05 (0.04-0.06) UM 0.06 (0.04-0.08) 0.05 (0.04-0.06) 0.04 (0.04-0.05) K Чугун (GG25, GG30) < 350МПа 160 (130-195) UM 0.11 (0.08-0.14) 0.09 (0.08-0.10) 0.05 (0.04-0.06) Ковкий чугун (GG40) < 450МПа 100 (80-135) UM 0.11 (0.08-0.14) 0.09 (0.08-0.10) 0.05 (0.04-0.06) Ковкий чугун (GGG70) < 800HB 100 (70-125) UM 0.11 (0.08-0.14) 0.09 (0.08-0.10) 0.05 (0.04-0.06) 1) Уменьшите скорость резания на 30% при использовании VP15TF в качестве внешней пластины. 2) L/D=3 рекомендованная максимальная глубина резания при использовании только наружной подачи СОЖ. 3) Внутренняя подача СОЖ необходима при сверлении нержавеющей стали. L150 |
|||||
