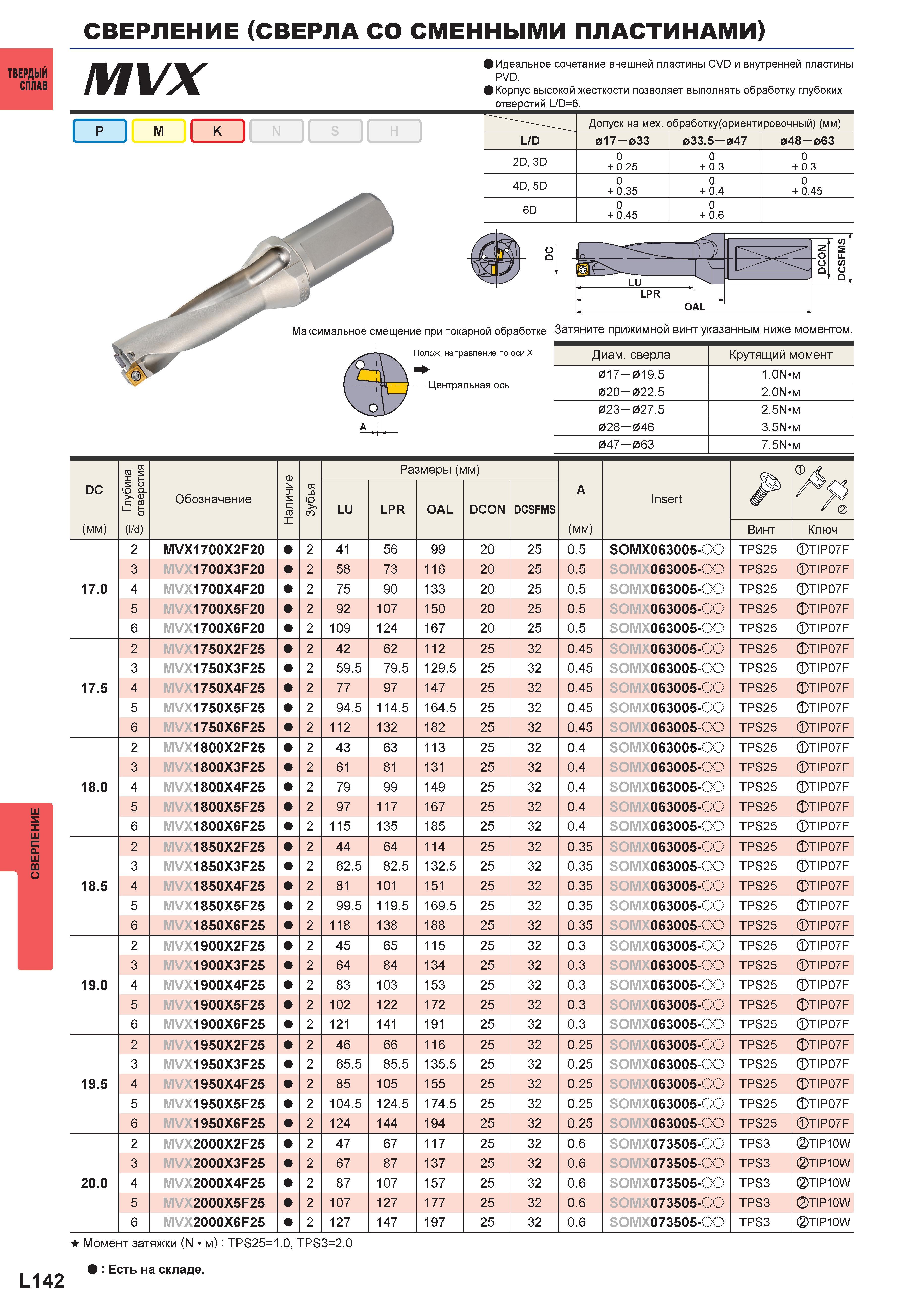

Сверление Сверла со сменными пластинами Твердый сплав MVX ЬИдеальное сочетание внешней пластины CVD и внутренней пластины PVD. Ь Корпус высокой жесткости позволяет выполнять обработку глубоких отверстий L/D=6. OD M DO Допуск на мех. обработку(ориентировочный) (мм) L/D 017 - 033 033.5- 047 048 063 2D, 3D 0 + 0.25 0 + 0.3 0 + 0.3 4D, 5D 0 + 0.35 0 + 0.4 0 + 0.45 6D 0 + 0.45 0 + 0.6 Максимальное смещение при токарной обработке Затяните прижимной винт указанным ниже моментом. I Полож. направление по оси Х Диаметр сверла Центральная ось 017 - 019.5 020- 022.5 023- 027.5 028- 046 047 - 063 Крутящий момент 1.0 м 2.0N-IU 2.5N-IU 3.5N-IU 7.5N-IU DC (мм) li (l/d) Обозначение Наличие я ь у З Размеры (мм) A (мм) Insert /X LU LPR OAL DCON DCSFMS Винт Ключ 2 MVX1700X2F20 2 41 56 99 20 25 0.5 S0MX063005-00 TPS25 TIP07F 3 MVX1700X3F20 2 58 73 116 20 25 0.5 S0MX063005-00 TPS25 TIP07F 17.0 4 MVX1700X4F20 2 75 90 133 20 25 0.5 SOMX063005-00 TPS25 TIP07F 5 MVX1700X5F20 2 92 107 150 20 25 0.5 SOMX063005-00 TPS25 TIP07F 6 MVX1700X6F20 2 109 124 167 20 25 0.5 SOMX063005-00 TPS25 TIP07F 2 MVX1750X2F25 2 42 62 112 25 32 0.45 SOMX063005-00 TPS25 TIP07F 3 MVX1750X3F25 2 59.5 79.5 129.5 25 32 0.45 SOMX063005-00 TPS25 TIP07F 17.5 4 MVX1750X4F25 2 77 97 147 25 32 0.45 SOMX063005-00 TPS25 TIP07F 5 MVX1750X5F25 2 94.5 114.5 164.5 25 32 0.45 SOMX063005-00 TPS25 TIP07F 6 MVX1750X6F25 2 112 132 182 25 32 0.45 SOMX063005-00 TPS25 TIP07F 2 MVX1800X2F25 2 43 63 113 25 32 0.4 SOMX063005-00 TPS25 TIP07F 3 MVX1800X3F25 2 61 81 131 25 32 0.4 SOMX063005-00 TPS25 TIP07F 18.0 4 MVX1800X4F25 2 79 99 149 25 32 0.4 SOMX063005-00 TPS25 TIP07F 5 MVX1800X5F25 2 97 117 167 25 32 0.4 SOMX063005-00 TPS25 TIP07F 6 MVX1800X6F25 2 115 135 185 25 32 0.4 SOMX063005-00 TPS25 TIP07F 2 MVX1850X2F25 2 44 64 114 25 32 0.35 SOMX063005-00 TPS25 TIP07F 3 MVX1850X3F25 2 62.5 82.5 132.5 25 32 0.35 SOMX063005-00 TPS25 TIP07F 18.5 4 MVX1850X4F25 2 81 101 151 25 32 0.35 SOMX063005-00 TPS25 TIP07F 5 MVX1850X5F25 2 99.5 119.5 169.5 25 32 0.35 SOMX063005-00 TPS25 TIP07F 6 MVX1850X6F25 2 118 138 188 25 32 0.35 SOMX063005-00 TPS25 TIP07F 2 MVX1900X2F25 2 45 65 115 25 32 0.3 SOMX063005-00 TPS25 TIP07F 3 MVX1900X3F25 2 64 84 134 25 32 0.3 SOMX063005-00 TPS25 TIP07F 19.0 4 MVX1900X4F25 2 83 103 153 25 32 0.3 SOMX063005-00 TPS25 TIP07F 5 MVX1900X5F25 2 102 122 172 25 32 0.3 SOMX063005-00 TPS25 TIP07F 6 MVX1900X6F25 2 121 141 191 25 32 0.3 SOMX063005-00 TPS25 TIP07F 2 MVX1950X2F25 2 46 66 116 25 32 0.25 SOMX063005-00 TPS25 TIP07F 3 MVX1950X3F25 2 65.5 85.5 135.5 25 32 0.25 SOMX063005-00 TPS25 TIP07F 19.5 4 MVX1950X4F25 2 85 105 155 25 32 0.25 SOMX063005-00 TPS25 TIP07F 5 MVX1950X5F25 2 104.5 124.5 174.5 25 32 0.25 SOMX063005-00 TPS25 TIP07F 6 MVX1950X6F25 2 124 144 194 25 32 0.25 SOMX063005-00 TPS25 TIP07F 2 MVX2000X2F25 2 47 67 117 25 32 0.6 SOMX073505-00 TPS3 TIP10W 3 MVX2000X3F25 2 67 87 137 25 32 0.6 SOMX073505-00 TPS3 TIP10W 20.0 4 MVX2000X4F25 2 87 107 157 25 32 0.6 SOMX073505-00 TPS3 XTIP10W 5 MVX2000X5F25 2 107 127 177 25 32 0.6 SOMX073505-00 TPS3 XTIP10W 6 MVX2000X6F25 2 127 147 197 25 32 0.6 SOMX073505-00 TPS3 XTIP10W ЕЕ CQ О L142 Момент затяжки (N м): TPS25=1.0, TPS3=2.0 Есть на складе. H
