1266 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.L140

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. L140 1266 Lab2u

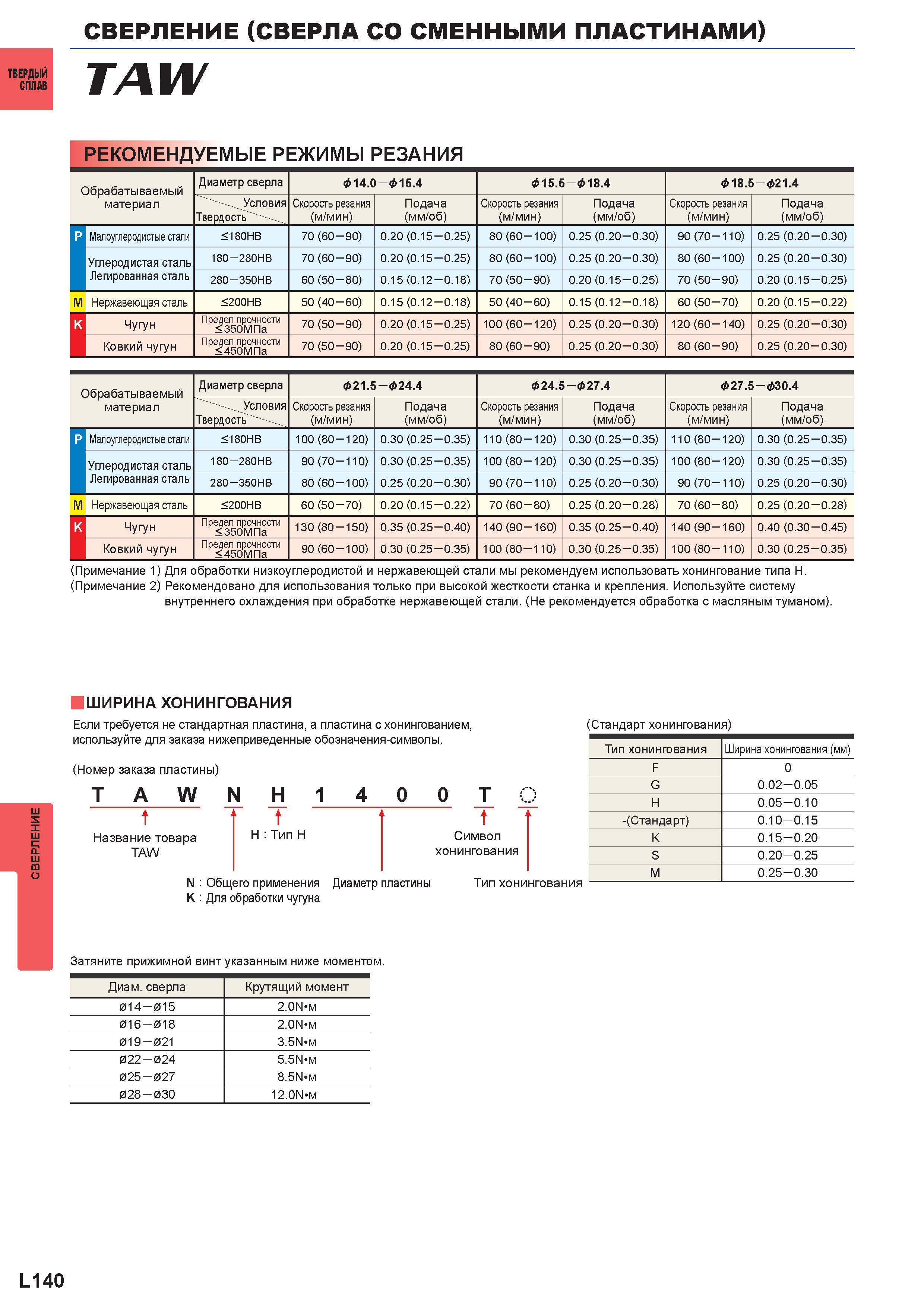

Сверление Сверла со сменными пластинами "я; TAW Рекомендуемые режимы резания Обрабатываемый материал Диаметр сверла & 14.0 - & 15.4 & 15.5 - & 18.4 & 18.5 - &21.4 \Условия Твердость' ''\ Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) - Малоуглеродистые стали <180HB 70 (60 - 90) 0.20 (0.15 -0.25) 80 (60 -100) 0.25 (0.20-0.30) 90 (70 -110) 0.25 (0.20 -0.30) Углеродистая сталь 180 - 280HB 70 (60 - 90) 0.20 (0.15 -0.25) 80 (60 -100) 0.25 (0.20-0.30) 80 (60 -100) 0.25 (0.20 -0.30) Легированная сталь 280 - 350HB 60 (50 - 80) 0.15 (0.12 -0.18) 70 (50 - 90) 0.20 (0.15-0.25) 70 (50 - 90) 0.20 (0.15 -0.25) M Нержавеющая сталь <200HB 50 (40 - 60) 0.15 (0.12 -0.18) 50 (40 - 60) 0.15 (0.12-0.18) 60 (50 - 70) 0.20 (0.15 -0.22) к Чугун Предел прочности < 350МПа 70 (50 - 90) 0.20 (0.15 -0.25) 100 (60-120) 0.25 (0.20-0.30) 120 (60-140) 0.25 (0.20 -0.30) Ковкий чугун Предел прочности < 450МПа 70 (50 - 90) 0.20 (0.15 -0.25) 80 (60 - 90) 0.25 (0.20-0.30) 80 (60 - 90) 0.25 (0.20- 0.30) Обрабатываемый материал Диаметр сверла & 21.5 &24.4 & 24.5 &27.4 & 27.5 &30.4 \Условия Твердость''\ Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) - Малоуглеродистые стали <180HB 100 (80 -120) 0.30 (0.25-0.35) 110 (80 -120) 0.30 (0.25-0.35) 110 (80-120) 0.30 (0.25 -0.35) Углеродистая сталь 180 -280HB 90 (70 -110) 0.30 (0.25-0.35) 100 (80 -120) 0.30 (0.25-0.35) 100 (80-120) 0.30 (0.25 -0.35) Легированная сталь 280 -350HB 80 (60 -100) 0.25 (0.20-0.30) 90 (70 -110) 0.25 (0.20-0.30) 90 (70 -110) 0.25 (0.20 -0.30) M Нержавеющая сталь <200HB 60 (50 - 70) 0.20 (0.15 -0.22) 70 (60 - 80) 0.25 (0.20-0.28) 70 (60 - 80) 0.25 (0.20 -0.28) К Чугун Предел прочности < 350МПа 130 (80 -150) 0.35 (0.25-0.40) 140 (90-160) 0.35 (0.25-0.40) 140 (90 -160) 0.40 (0.30 -0.45) Ковкий чугун Предел прочности < 450МПа 90 (60 -100) 0.30 (0.25 -0.35) 100 (80 -110) 0.30 (0.25-0.35) 100 (80 -110) 0.30 (0.25-0.35) (Примечание 1) Для обработки низкоуглеродистой и нержавеющей стали мы рекомендуем использовать хонингование типа H. (Примечание 2) Рекомендовано для использования только при высокой жесткости станка и крепления. Используйте систему внутреннего охлаждения при обработке нержавеющей стали. (Не рекомендуется обработка с масляным туманом). ШИРИНА ХОНИНГОВАНИЯ Если требуется не стандартная пластина, а пластина схонингованием, используйте для заказа нижеприведенные обозначения-символы. (Номер заказа пластины) T A W N H 1 4 0 0 T (Стандарт хонингования) t t t Название товара H Тип H Символ TAW хонингования N Общего применения К Для обработки чугуна Диаметр пластины Тип хонингования Тип хонингования Ширина хонингования (мм) F 0 G 0.02 - 0.05 H 0.05 - 0.10 -(Стандарт) 0.10 - 0.15 K 0.15 - 0.20 S 0.20 - 0.25 M 0.25 - 0.30 Затяните прижимной винт указанным ниже моментом. Диаметр сверла Крутящий момент 014 - 015 2.0 м 016 - 018 2.0 м 019 - 021 3.5 м 022 - 024 5.5 м 025 - 027 8.5 м 028 - 030 12.0 м L140
