MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

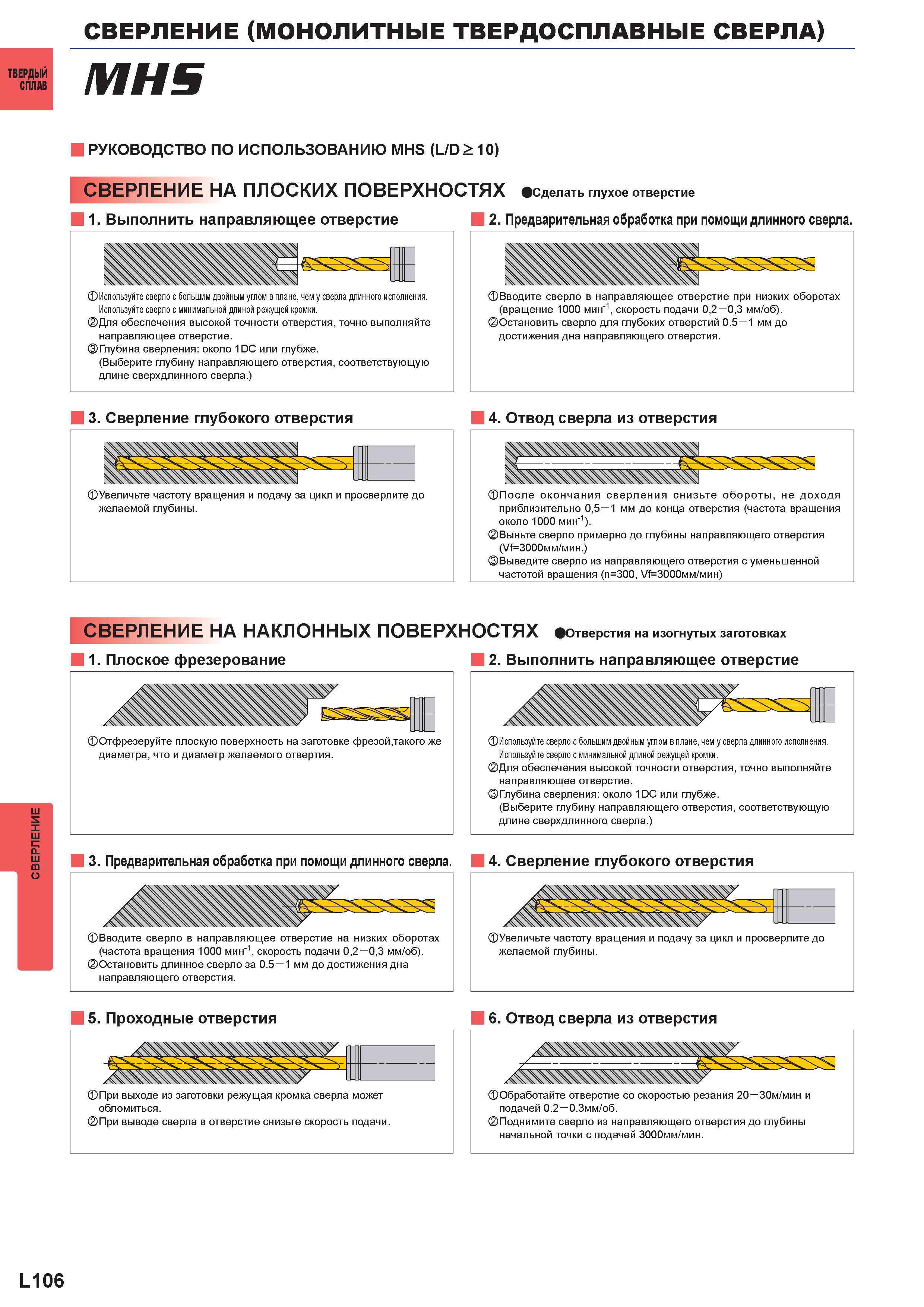

1232 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.L106

1232 Твердый сплав S I L106 Сверление Монолитные твердосплавные сверла MHS РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ MHS (L/D > 10) Сверление НА ПЛОСКИХ ПОВЕРХНОСТ Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. L106

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. L106 1232 Lab2u

Твердый сплав S I L106 Сверление Монолитные твердосплавные сверла MHS РУКОВОДСТВО ПО ИСПОЛЬЗОВАНИЮ MHS (L/D > 10) Сверление НА ПЛОСКИХ ПОВЕРХНОСТЯХ фСделать глухое отверстие 1. Выполнить направляющее отверстие 2. Предварительная обработка при помощи длинного сверла. Используйте сверло с большим двойным углом в плане, чем у сверла длинного исполнения. Используйте сверло с минимальной длиной режущей кромки. Для обеспечения высокой точности отверстия, точно выполняйте направляющее отверстие. Глубина сверления: около 1DC или глубже. (Выберите глубину направляющего отверстия, соответствующую длине сверхдлинного сверла.) Вводите сверло в направляющее отверстие при низких оборотах (вращение 1000 мин-1, скорость подачи 0,2 0,3 мм/об). Остановить сверло для глубоких отверстий 0.5 1 мм до достижения дна направляющего отверстия. 3. Сверление глубокого отверстия 4. Отвод сверла из отверстия После окончания сверления снизьте обороты, не доходя приблизительно 0,5 1 мм до конца отверстия (частота вращения около 1000 мин-1). Выньте сверло примерно до глубины направляющего отверстия (УТ=3000мм/мин.) Выведите сверло из направляющего отверстия с уменьшенной частотой вращения (n=300, УТ=3000мм/мин) Сверление НА НАКЛОННЫХ ПОВЕРХНОСТЯХ фОтверстия на изогнутых заготовках 1. Плоское фрезерование 2. Выполнить направляющее отверстие Отфрезеруйте плоскую поверхность на заготовке фрезой,такого же диаметра, что и диаметр желаемого отвертия. 3. Предварительная обработка при помощи длинного сверла. Вводите сверло в направляющее отверстие на низких оборотах (частота вращения 1000 мин-1, скорость подачи 0,2 0,3 мм/об). Остановить длинное сверло за 0.5 1 мм до достижения дна направляющего отверстия. Используйте сверло с большим двойным углом в плане, чем у сверла длинного исполнения. Используйте сверло с минимальной длиной режущей кромки. Для обеспечения высокой точности отверстия, точно выполняйте направляющее отверстие. Глубина сверления: около 1DC или глубже. (Выберите глубину направляющего отверстия, соответствующую длине сверхдлинного сверла.) 4. Сверление глубокого отверстия Увеличьте частоту вращения и подачу за цикл и просверлите до желаемой глубины. 5. Проходные отверстия 6. Отвод сверла из отверстия При выходе из заготовки режущая кромка сверла может обломиться. При выводе сверла в отверстие снизьте скорость подачи. Обработайте отверстие со скоростью резания 20 30м/мин и подачей 0.2 0.3мм/об. Поднимите сверло из направляющего отверстия до глубины начальной точки с подачей 3000мм/мин.
