MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

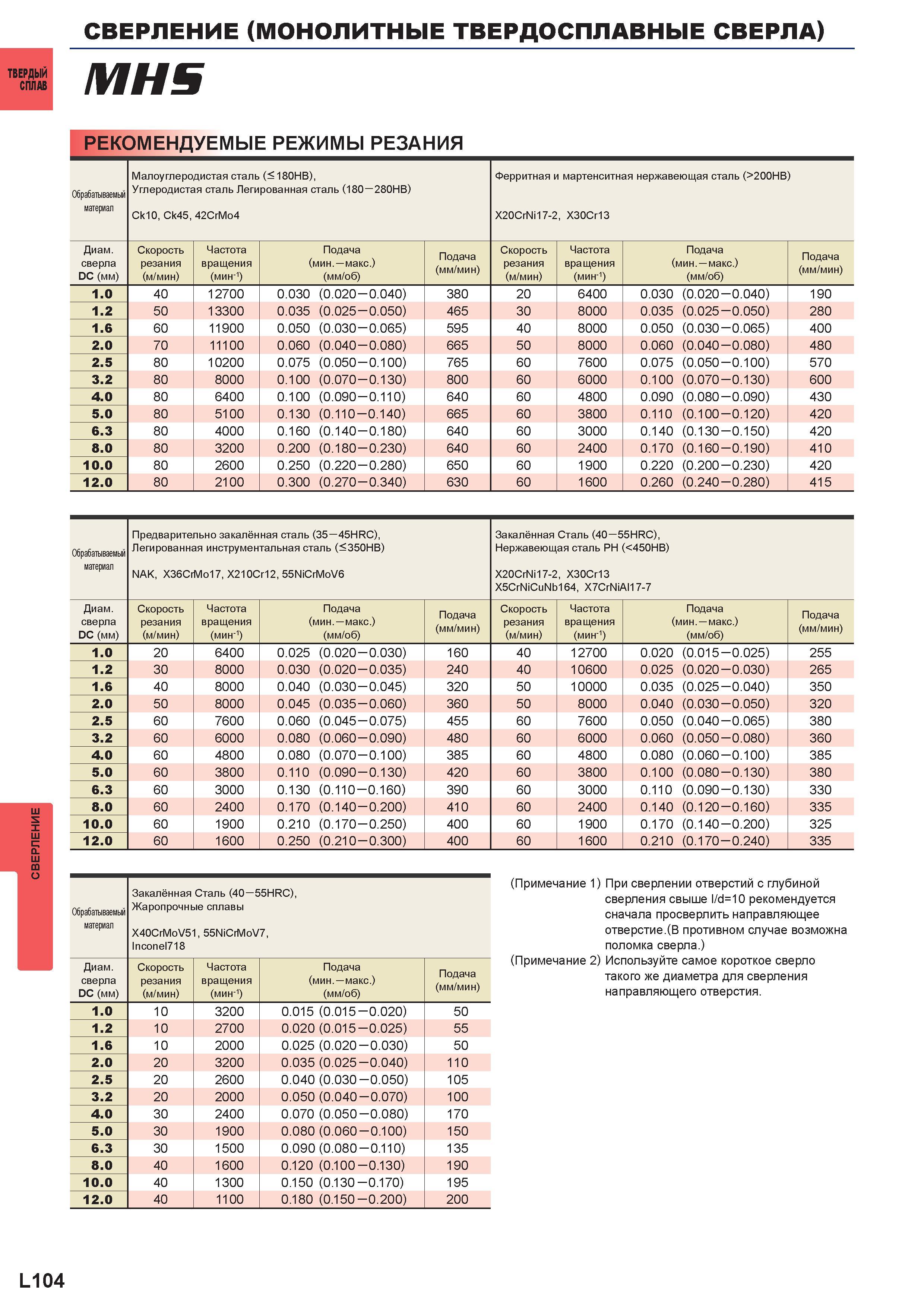

1230 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.L104

1230 Сверление Монолитные твердосплавные сверла ТВЕРДЫЙ 1Ш/Я U С СПЛАВ МПЭ Рекомендуемые режимы резания Обрабатываемый Малоуглеродистая сталь (< 180HB Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. L104

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. L104 1230 Lab2u

Сверление Монолитные твердосплавные сверла ТВЕРДЫЙ 1Ш/Я U С СПЛАВ МПЭ Рекомендуемые режимы резания Обрабатываемый Малоуглеродистая сталь (< 180HB), Углеродистая сталь Легированная сталь (180 280HB) Ферритная и мартенситная нержавеющая сталь (>200HB) материал Ck10, Ck45, 42CrMo4 X20CrNi17-2, X30Cr13 Диаметр сверла DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 1.0 40 12700 0.030 (0.020 0.040) 380 20 6400 0.030 (0.020 0.040) 190 1.2 50 13300 0.035 (0.025 0.050) 465 30 8000 0.035 (0.025 0.050) 280 1.6 60 11900 0.050 (0.030 0.065) 595 40 8000 0.050 (0.030 0.065) 400 2.0 70 11100 0.060 (0.040 0.080) 665 50 8000 0.060 (0.040 0.080) 480 2.5 80 10200 0.075 (0.050 0.100) 765 60 7600 0.075 (0.050 0.100) 570 3.2 80 8000 0.100 (0.070 0.130) 800 60 6000 0.100 (0.070 0.130) 600 4.0 80 6400 0.100 (0.090 0.110) 640 60 4800 0.090 (0.080 0.090) 430 5.0 80 5100 0.130 (0.110 0.140) 665 60 3800 0.110 (0.100 0.120) 420 6.3 80 4000 0.160 (0.140 0.180) 640 60 3000 0.140 (0.130 0.150) 420 8.0 80 3200 0.200 (0.180 0.230) 640 60 2400 0.170 (0.160 0.190) 410 10.0 80 2600 0.250 (0.220 0.280) 650 60 1900 0.220 (0.200 0.230) 420 12.0 80 2100 0.300 (0.270 0.340) 630 60 1600 0.260 (0.240 0.280) 415 Обрабатываемый Предварительно закалённая сталь (35 45HRC), Легированная инструментальная сталь (<350HB) Закалённая Сталь (40 55HRC), Нержавеющая сталь PH (<450HB) материал NAK, X36CrMo17, X210Cr12, 55NiCrMoV6 X20CrNi17-2, X30Cr13 X5CrNiCuNb164, X7CrNiAl17-7 Диаметр сверла DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 1.0 20 6400 0.025 (0.020 0.030) 160 40 12700 0.020 (0.015 0.025) 255 1.2 30 8000 0.030 (0.020 0.035) 240 40 10600 0.025 (0.020 0.030) 265 1.6 40 8000 0.040 (0.030 0.045) 320 50 10000 0.035 (0.025 0.040) 350 2.0 50 8000 0.045 (0.035 0.060) 360 50 8000 0.040 (0.030 0.050) 320 2.5 60 7600 0.060 (0.045 0.075) 455 60 7600 0.050 (0.040 0.065) 380 3.2 60 6000 0.080 (0.060 0.090) 480 60 6000 0.060 (0.050 0.080) 360 4.0 60 4800 0.080 (0.070 0.100) 385 60 4800 0.080 (0.060 0.100) 385 5.0 60 3800 0.110 (0.090 0.130) 420 60 3800 0.100 (0.080 0.130) 380 6.3 60 3000 0.130 (0.110 0.160) 390 60 3000 0.110 (0.090 0.130) 330 8.0 60 2400 0.170 (0.140 0.200) 410 60 2400 0.140 (0.120 0.160) 335 10.0 60 1900 0.210 (0.170 0.250) 400 60 1900 0.170 (0.140 0.200) 325 12.0 60 1600 0.250 (0.210 0.300) 400 60 1600 0.210 (0.170 0.240) 335 Обрабатываемый Закалённая Сталь (40 55HRC), Жаропрочные сплавы материал X40CrMoV51, 55NiCrMoV7, Inconel718 Диаметр сверла DC (мм) Скорость резания (м/мин) Частота вращения (мин-1) Подача (мин. макс.) (мм/об) Подача (мм/мин) 1.0 10 3200 0.015 (0.015 0.020) 50 1.2 10 2700 0.020 (0.015 0.025) 55 1.6 10 2000 0.025 (0.020 0.030) 50 2.0 20 3200 0.035 (0.025 0.040) 110 2.5 20 2600 0.040 (0.030 0.050) 105 3.2 20 2000 0.050 (0.040 0.070) 100 4.0 30 2400 0.070 (0.050 0.080) 170 5.0 30 1900 0.080 (0.060 0.100) 150 6.3 30 1500 0.090 (0.080 0.110) 135 8.0 40 1600 0.120 (0.100 0.130) 190 10.0 40 1300 0.150 (0.130 0.170) 195 12.0 40 1100 0.180 (0.150 0.200) 200 (Примечание 1) При сверлении отверстий с глубиной сверления свыше l/d=10 рекомендуется сначала просверлить направляющее отверстие.(В противном случае возможна поломка сверла.) (Примечание 2) Используйте самое короткое сверло такого же диаметра для сверления направляющего отверстия. L104
