Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

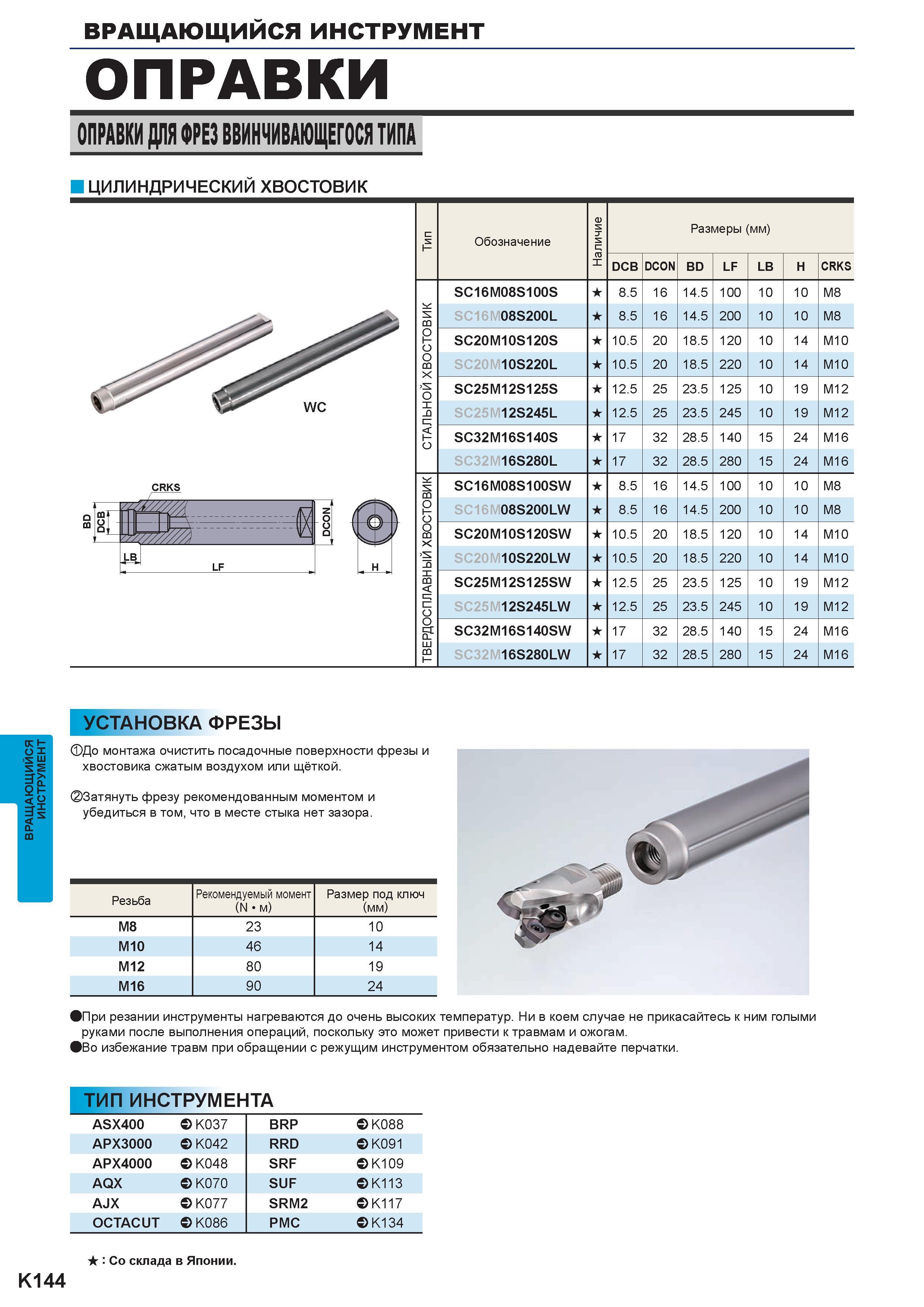

1122 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K144

1122 Вращающийся фрезерный инструмент ОПРАВКИ ОПРАВКИ ДЛЯ ФРЕЗ ВВИНЧИВАЮЩЕГОСЯ ТИПА ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК CRKS с и Т Обозначение Наличие Размеры (м Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K144

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K144 1122 Lab2u

Вращающийся фрезерный инструмент ОПРАВКИ ОПРАВКИ ДЛЯ ФРЕЗ ВВИНЧИВАЮЩЕГОСЯ ТИПА ЦИЛИНДРИЧЕСКИЙ ХВОСТОВИК CRKS с и Т Обозначение Наличие Размеры (мм) DCB DCON BD LF LB H CRKS СТАЛЬНОЙ ХВОСТОВИК SC16M08S100S 8.5 16 14.5 100 10 10 M8 SC16M08S200L 8.5 16 14.5 200 10 10 M8 SC20M10S120S 10.5 20 18.5 120 10 14 M10 SC20M10S220L 10.5 20 18.5 220 10 14 M10 SC25M12S125S 12.5 25 23.5 125 10 19 M12 SC25M12S245L 12.5 25 23.5 245 10 19 M12 SC32M16S140S 17 32 28.5 140 15 24 M16 SC32M16S280L 17 32 28.5 280 15 24 M16 ТВЕРДОСПЛАВНЫЙ ХВОСТОВИК SC16M08S100SW 8.5 16 14.5 100 10 10 M8 SC16M08S200LW 8.5 16 14.5 200 10 10 M8 SC20M10S120SW 10.5 20 18.5 120 10 14 M10 SC20M10S220LW 10.5 20 18.5 220 10 14 M10 SC25M12S125SW 12.5 25 23.5 125 10 19 M12 SC25M12S245LW 12.5 25 23.5 245 10 19 M12 SC32M16S140SW 17 32 28.5 140 15 24 M16 SC32M16S280LW 17 32 28.5 280 15 24 M16 УСТАНОВКА ФРЕЗЫ До монтажа очистить посадочные поверхности фрезы и хвостовика сжатым воздухом или щёткой. Затянуть фрезу рекомендованным моментом и убедиться в том, что в месте стыка нет зазора. Резьба Рекомендуемый момент (N м) Размер под ключ (мм) M8 23 10 M10 46 14 M12 80 19 M16 90 24 При резании инструменты нагреваются до очень высоких температур. Ни в коем случае не прикасайтесь к ним голыми руками после выполнения операций, поскольку это может привести к травмам и ожогам. Во избежание травм при обращении с режущим инструментом обязательно надевайте перчатки. Со склада в Японии. K144
