MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

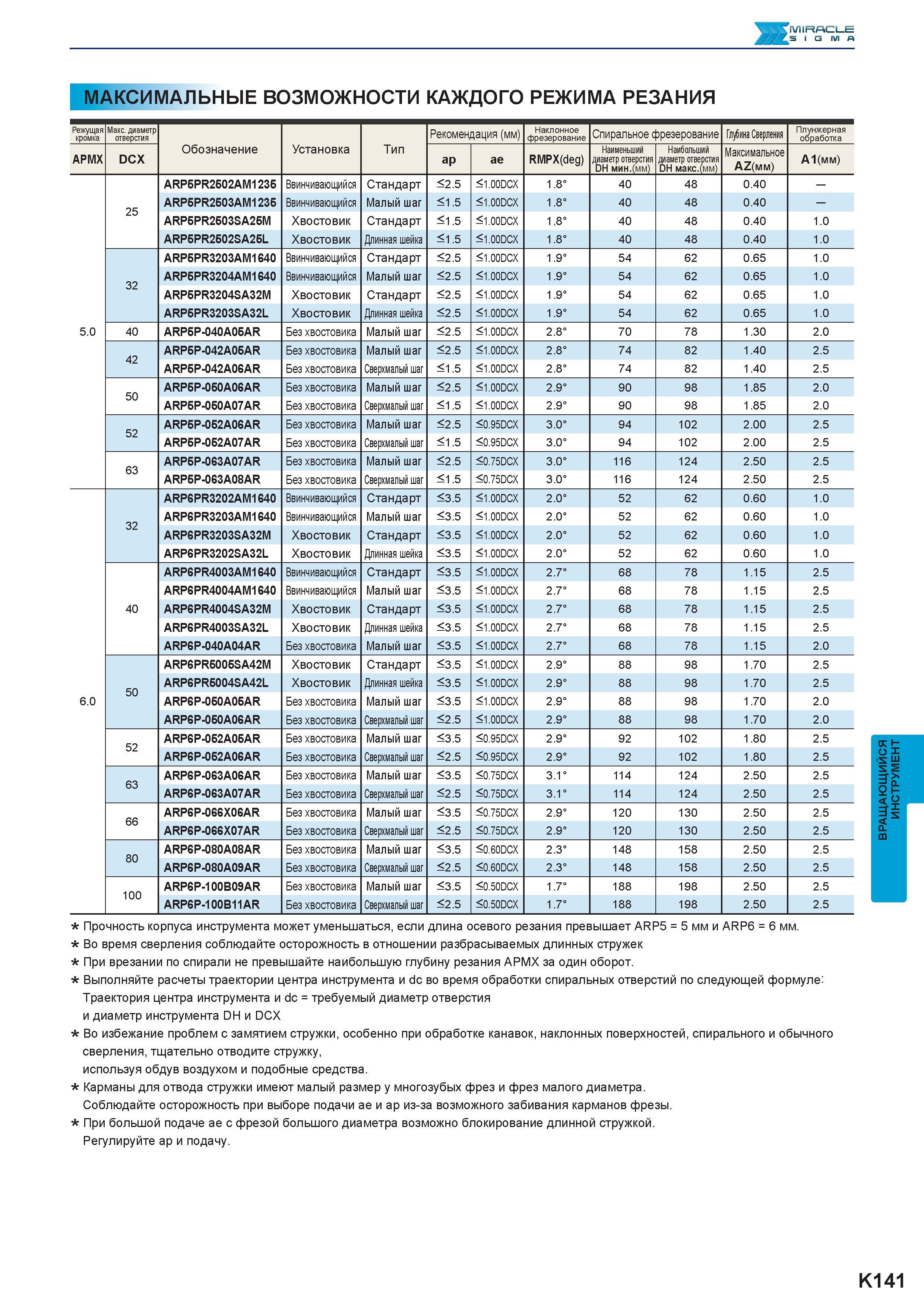

1119 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K141

1119 X MIRACLE МАКСИМАЛЬНЫЕ ВОЗМОЖНОСТИ КАЖДОГО РЕЖИМА РЕЗАНИЯ Режущая кромка Макс диаметр отверстия Рекомендация (мм) Наклонное фрезерование Спиральн Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K141

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K141 1119 Lab2u

X MIRACLE МАКСИМАЛЬНЫЕ ВОЗМОЖНОСТИ КАЖДОГО РЕЖИМА РЕЗАНИЯ Режущая кромка Макс. диаметр отверстия Рекомендация (мм) Наклонное фрезерование Спиральное с резерование Глубина Сверления Плунжерная обработка APMX DCX Обозначение Установка Тип ap ae RMPX(deg) Наименьший диаметр отверстия DH мин.(мм) Наибольший диаметр отверстия DH макс.(мм) Максимальное AZ iui) A1(мм) ARP5PR2502AM1235 Ввинчивающийся Стандарт <2.5 <1.00DCX 1.8° 40 48 0.40 25 ARP5PR2503AM1235 Ввинчивающийся Малый шаг <1.5 <1.00DCX 1.8° 40 48 0.40 - ARP5PR2503SA25M Хвостовик Стандарт <1.5 <1.00DCX 1.8° 40 48 0.40 1.0 ARP5PR2502SA25L Хвостовик Длинная шейка <1.5 <1.00DCX 1.8° 40 48 0.40 1.0 ARP5PR3203AM1640 Ввинчивающийся Стандарт <2.5 <1.00DCX 1.9° 54 62 0.65 1.0 32 ARP5PR3204AM1640 Ввинчивающийся Малый шаг <2.5 <1.00DCX 1.9° 54 62 0.65 1.0 ARP5PR3204SA32M Хвостовик Стандарт <2.5 <1.00DCX 1.9° 54 62 0.65 1.0 ARP5PR3203SA32L Хвостовик Длинная шейка <2.5 <1.00DCX 1.9° 54 62 0.65 1.0 5.0 40 ARP5P-040A05AR Без хвостовика Малый шаг <2.5 <1.00DCX 2.8° 70 78 1.30 2.0 42 ARP5P-042A05AR Без хвостовика Малый шаг <2.5 <1.00DCX 2.8° 74 82 1.40 2.5 ARP5P-042A06AR Без хвостовика Сверхмалый шаг <1.5 <1.00DCX 2.8° 74 82 1.40 2.5 50 ARP5P-050A06AR Без хвостовика Малый шаг <2.5 <1.00DCX 2.9° 90 98 1.85 2.0 ARP5P-050A07AR Без хвостовика Сверхмалый шаг <1.5 <1.00DCX 2.9° 90 98 1.85 2.0 52 ARP5P-052A06AR Без хвостовика Малый шаг <2.5 <0.95DCX 3.0° 94 102 2.00 2.5 ARP5P-052A07AR Без хвостовика Сверхмалый шаг <1.5 <0.95DCX 3.0° 94 102 2.00 2.5 63 ARP5P-063A07AR Без хвостовика Малый шаг <2.5 <0.75DCX 3.0° 116 124 2.50 2.5 ARP5P-063A08AR Без хвостовика Сверхмалый шаг <1.5 <0.75DCX 3.0° 116 124 2.50 2.5 ARP6PR3202AM1640 Ввинчивающийся Стандарт <3.5 <1.00DCX 2.0° 52 62 0.60 1.0 32 ARP6PR3203AM1640 Ввинчивающийся Малый шаг <3.5 <1.00DCX 2.0° 52 62 0.60 1.0 ARP6PR3203SA32M Хвостовик Стандарт <3.5 <1.00DCX 2.0° 52 62 0.60 1.0 ARP6PR3202SA32L Хвостовик Длинная шейка <3.5 <1.00DCX 2.0° 52 62 0.60 1.0 ARP6PR4003AM1640 Ввинчивающийся Стандарт <3.5 <1.00DCX 2.7° 68 78 1.15 2.5 ARP6PR4004AM1640 Ввинчивающийся Малый шаг <3.5 <1.00DCX 2.7° 68 78 1.15 2.5 40 ARP6PR4004SA32M Хвостовик Стандарт <3.5 <1.00DCX 2.7° 68 78 1.15 2.5 ARP6PR4003SA32L Хвостовик Длинная шейка <3.5 <1.00DCX 2.7° 68 78 1.15 2.5 ARP6P-040A04AR Без хвостовика Малый шаг <3.5 <1.00DCX 2.7° 68 78 1.15 2.0 ARP6PR5005SA42M Хвостовик Стандарт <3.5 <1.00DCX 2.9° 88 98 1.70 2.5 50 ARP6PR5004SA42L Хвостовик Длинная шейка <3.5 <1.00DCX 2.9° 88 98 1.70 2.5 6.0 ARP6P-050A05AR Без хвостовика Малый шаг <3.5 <1.00DCX 2.9° 88 98 1.70 2.0 ARP6P-050A06AR Без хвостовика Сверхмалый шаг <2.5 <1.00DCX 2 .9° 88 98 1.70 2.0 52 ARP6P-052A05AR Без хвостовика Малый шаг <3.5 <0.95DCX 2.9° 92 102 1.80 2.5 ARP6P-052A06AR Без хвостовика Сверхмалый шаг <2.5 <0.95DCX 2.9° 92 102 1.80 2.5 63 ARP6P-063A06AR Без хвостовика Малый шаг <3.5 <0.75DCX 3.1° 114 124 2.50 2.5 ARP6P-063A07AR Без хвостовика Сверхмалый шаг <2.5 <0.75DCX 3.1° 114 124 2.50 2.5 66 ARP6P-066X06AR Без хвостовика Малый шаг <3.5 <0.75DCX 2.9° 120 130 2.50 2.5 ARP6P-066X07AR Без хвостовика Сверхмалый шаг <2.5 <0.75DCX 2.9° 120 130 2.50 2.5 80 ARP6P-080A08AR Без хвостовика Малый шаг <3.5 <0.60DCX 2.3° 148 158 2.50 2.5 ARP6P-080A09AR Без хвостовика Сверхмалый шаг <2.5 <0.60DCX 2.3° 148 158 2.50 2.5 100 ARP6P-100B09AR Без хвостовика Малый шаг <3.5 <0.50DCX 1.7° 188 198 2.50 2.5 ARP6P-100B11AR Без хвостовика Сверхмалый шаг <2.5 <0.50DCX 1.7° 188 198 2.50 2.5 Прочность корпуса инструмента может уменьшаться, если длина осевого резания превышает ARP5 = 5 мм и ARP6 = 6 мм. Во время сверления соблюдайте осторожность в отношении разбрасываемых длинных стружек При врезании по спирали не превышайте наибольшую глубину резания APMX за один оборот. Выполняйте расчеты траектории центра инструмента и dc во время обработки спиральных отверстий по следующей формуле: Траектория центра инструмента и dc = требуемый диаметр отверстия и диаметр инструмента DH и DCX Во избежание проблем с замятием стружки, особенно при обработке канавок, наклонных поверхностей, спирального и обычного сверления, тщательно отводите стружку, используя обдув воздухом и подобные средства. Карманы для отвода стружки имеют малый размер у многозубых фрез и фрез малого диаметра. Соблюдайте осторожность при выборе подачи ae и ap из-за возможного забивания карманов фрезы. При большой подаче ae с фрезой большого диаметра возможно блокирование длинной стружкой. Регулируйте ap и подачу. K141 Вращающийся фрезерный инструмент
