Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

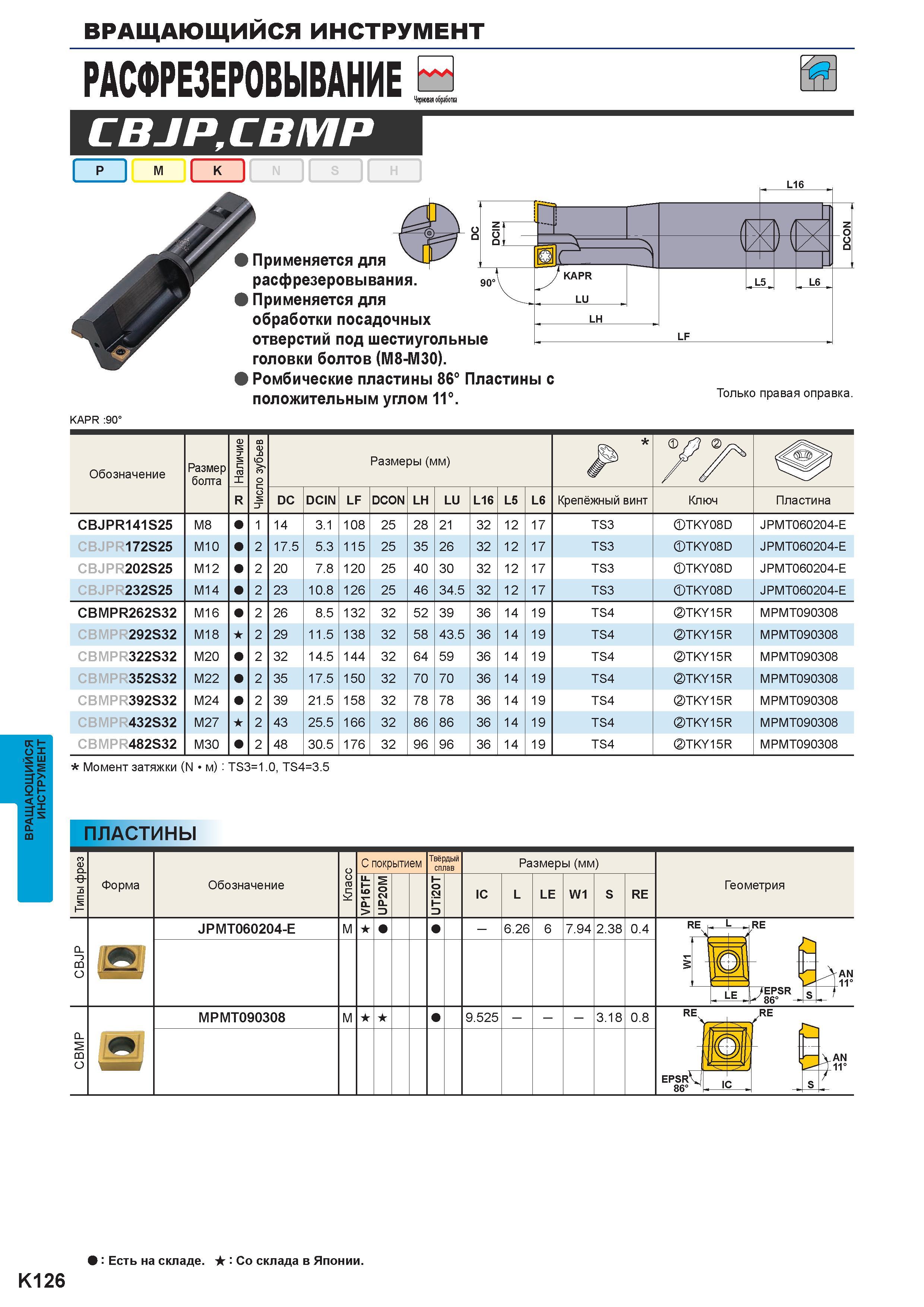

1104 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K126

1104 Вращающийся фрезерный инструмент РАСФРЕЗЕРОВЫВАНИЕ В НИ Черновая обработка CBJP CBMP Применяется для расфрезеровывания Применяется для обработки Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K126

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K126 1104 Lab2u

Вращающийся фрезерный инструмент РАСФРЕЗЕРОВЫВАНИЕ В НИ Черновая обработка CBJP.CBMP Применяется для расфрезеровывания. Применяется для обработки посадочных отверстий под шестиугольные головки болтов (M8-M30). Ромбические пластины 86° Пластины с положительным углом 11°. Только правая оправка. KAPR :90° Обозначение Размер болта Наличие Число зубьев Размеры (мм) /a 7/ R DC DCIN LF DCON LH LU L16 L5 L6 Крепёжный винт Ключ Пластина CBJPR141S25 M8 i 14 3.1 108 25 28 21 32 12 17 TS3 TKY08D JPMT060204-E CBJPR172S25 M10 2 17.5 5.3 115 25 35 26 32 12 17 TS3 TKY08D JPMT060204-E CBJPR202S25 M12 2 20 7.8 120 25 40 30 32 12 17 TS3 TKY08D JPMT060204-E CBJPR232S25 M14 2 23 10.8 126 25 46 34.5 32 12 17 TS3 TKY08D JPMT060204-E CBMPR262S32 M16 2 26 8.5 132 32 52 39 36 14 19 TS4 TKY15R MPMT090308 CBMPR292S32 M18 s 2 29 11.5 138 32 58 43.5 36 14 19 TS4 TKY15R MPMT090308 CBMPR322S32 M20 2 32 14.5 144 32 64 59 36 14 19 TS4 TKY15R MPMT090308 CBMPR352S32 M22 2 35 17.5 150 32 70 70 36 14 19 TS4 TKY15R MPMT090308 CBMPR392S32 M24 2 39 21.5 158 32 78 78 36 14 19 TS4 TKY15R MPMT090308 CBMPR432S32 M27 s 2 43 25.5 166 32 86 86 36 14 19 TS4 TKY15R MPMT090308 CBMPR482S32 M30 2 48 30.5 176 32 96 96 36 14 19 TS4 TKY15R MPMT090308 Момент затяжки (N м) TS3=1.0, TS4=3.5 Пластины сменные Форма Обозначение С покрытием a. Q- > Твёрдый сплав Размеры (мм) IC L LE W1 S RE Геометрия JPMT060204-E s 6.26 6 7.94 2.38 0.4 7EPSR г AN 1ll0 MPMT090308 s s 9.525 3.18 0.8 epsrU 860 AN L11° M S Есть на складе. Со склада в Японии. K126
