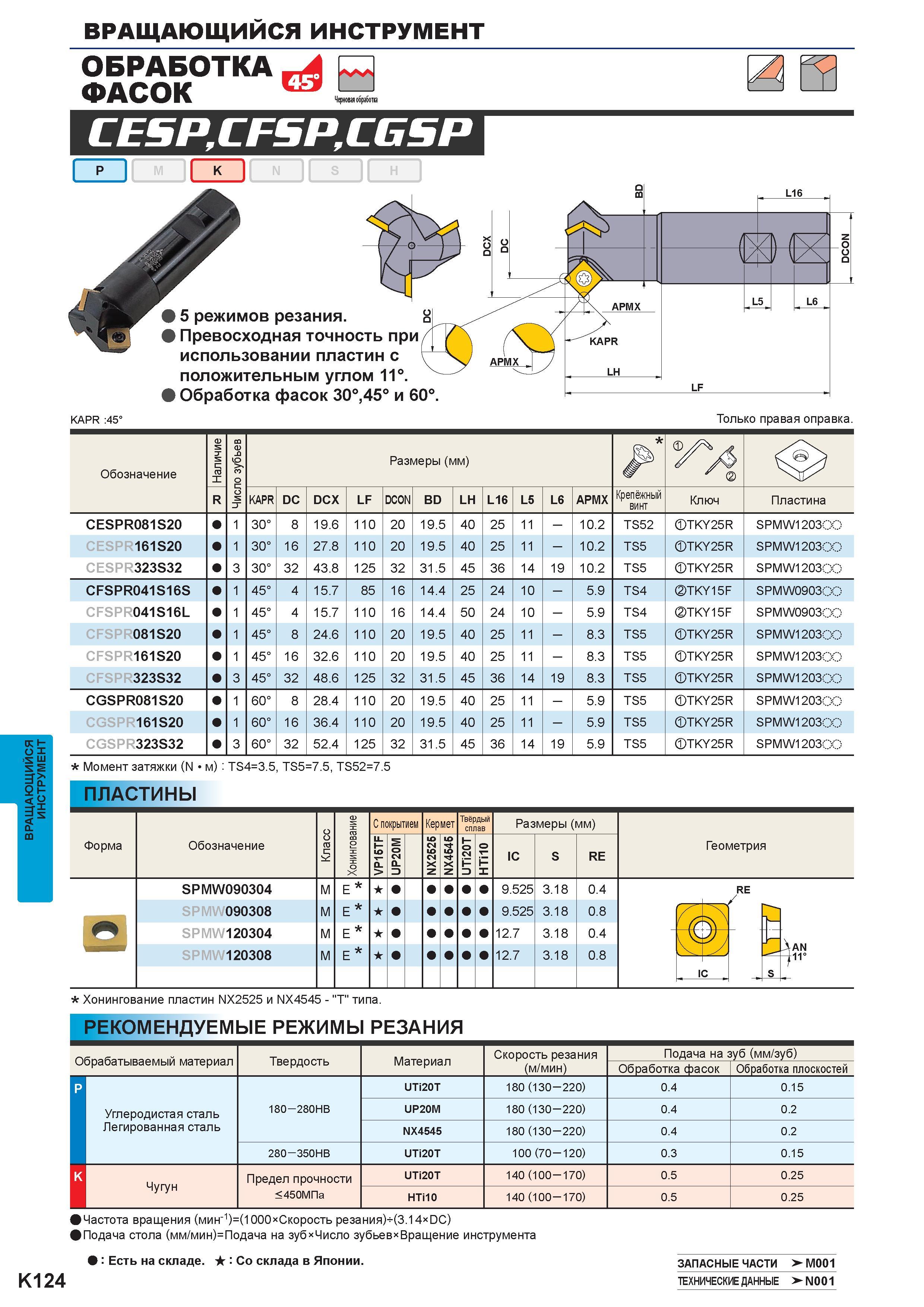

Вращающийся фрезерный инструмент K124 Вращающийся фрезерный инструмент ОБРАБОТКА П ФАСОК Черновая обработка CESPCFSPCGSP L16 L5 шшл L6 LF KAPR :45° Только правая оправка. Обозначение Наличие Число зубьев Размеры (мм) У> x R KAPR DC DCX LF DCON BD LH L16 L5 L6 APMX Крепёжный винт Ключ Пластина CESPR081S20 1 30° 8 19.6 110 20 19.5 40 25 11 - 10.2 TS52 TKY25R SPMW120300 CESPR161S20 1 0° 3 16 27.8 110 20 19.5 40 25 11 - 10.2 TS5 TKY25R SPMW120300 CESPR323S32 3 30° 32 43.8 125 32 31.5 45 36 14 19 10.2 TS5 TKY25R SPMW120300 CFSPR041S16S 1 45° 4 15.7 85 16 14.4 25 24 10 - 5.9 TS4 TKY15F SPMW090300 CFSPR041S16L 1 5° 4 4 15.7 110 16 14.4 50 24 10 - 5.9 TS4 TKY15F SPMW090300 CFSPR081S20 1 5° 4 8 24.6 110 20 19.5 40 25 11 - 8.3 TS5 TKY25R SPMW120300 CFSPR161S20 1 5° 4 16 32.6 110 20 19.5 40 25 11 - 8.3 TS5 TKY25R SPMW120300 CFSPR323S32 3 45° 32 48.6 125 32 31.5 45 36 14 19 8.3 TS5 TKY25R SPMW120300 CGSPR081S20 1 60° 8 28.4 110 20 19.5 40 25 11 - 5.9 TS5 TKY25R SPMW120300 CGSPR161S20 1 0° 6 16 36.4 110 20 19.5 40 25 11 - 5.9 TS5 TKY25R SPMW120300 CGSPR323S32 3 60° 32 52.4 125 32 31.5 45 36 14 19 5.9 TS5 TKY25R SPMW120300 Момент затяжки (N м) TS4=3.5, TS5=7.5, TS52=7.5 Пластины сменные Форма Обозначение С покрытием О QL Q- > Кермет тТ тТ X X Твёрдый сплав F I Размеры (мм) IC S RE Геометрия SPMW090304 SPMW090308 SPMW120304 SPMW120308 s s s s 9.525 3.18 0.4 9.525 3.18 0.8 12.7 3.18 0.4 12.7 3.18 0.8 RE ъ I C \AN H1° Хонингование пластин NX2525 и NX4545 - "T" типа. Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания Подача на зуб (мм/зуб) (м/мин) Обработка фасок Обработка плоскостей p UTi20T 180 (130-220) 0.4 0.15 Углеродистая сталь 180-280HB UP20M 180 (130-220) 0.4 0.2 Легированная сталь NX4545 180 (130-220) 0.4 0.2 280-350HB UTi20T 100 (70-120) 0.3 0.15 K Чугун Предел прочности UTi20T 140 (100 -170) 0.5 0.25 < 450МПа HTi10 140 (100 -170) 0.5 0.25 Частота вращения (мин-1)=(1000 Скорость резания)-К3.14 0С) Подача стола (мм/мин)=Подача на зуб Число зубьев Вращение инструмента Есть на складе. Со склада в Японии. Запасные части >-M001 Краткое руководство по металлообработке на станках >-N001 S 5 режимов резания. Превосходная точность при использовании пластин с положительным углом 11°. Обработка фасок 30°,45° и 60°. APMX KAPR LH
