Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

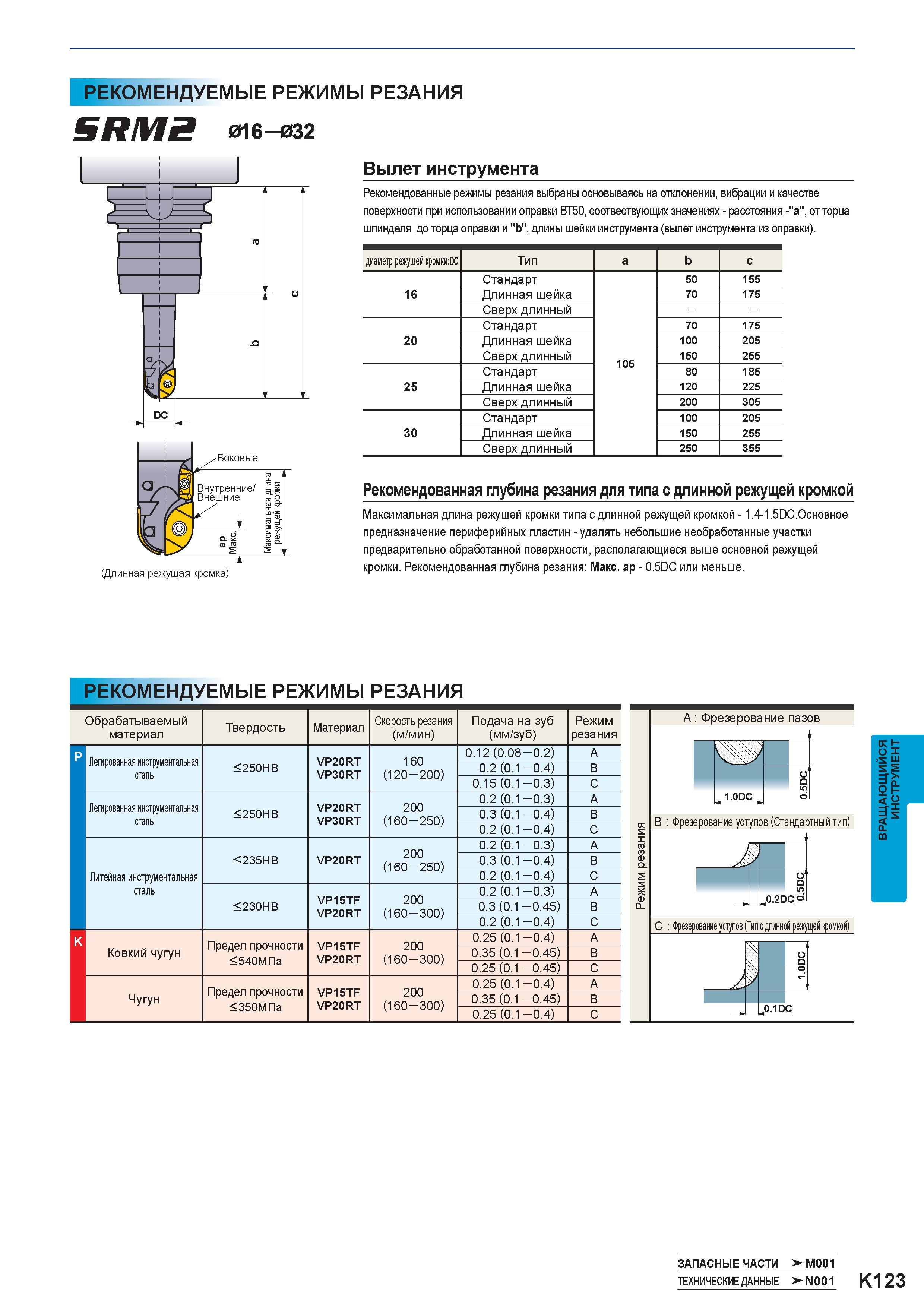

1101 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K123

1101 Рекомендуемые режимы резания SRM2 016-032 Вылет инструмента Рекомендованные режимы резания выбраны основываясь на отклонении, вибрации и качестве Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K123

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K123 1101 Lab2u

Рекомендуемые режимы резания SRM2 016-032 Вылет инструмента Рекомендованные режимы резания выбраны основываясь на отклонении, вибрации и качестве поверхности при использовании оправки ВТ50, соотвествующих значениях - расстояния -"а", от торца шпинделя до торца оправки и "b", длины шейки инструмента (вылет инструмента из оправки). диаметр режущей кромки:йО Тип а b С 16 Стандарт 105 50 155 Длинная шейка 70 175 Сверхдлинный - - 20 Стандарт 70 175 Длинная шейка 100 205 Сверхдлинный 150 255 25 Стандарт 80 185 Длинная шейка 120 225 Сверхдлинный 200 305 Стандарт 100 205 30 Длинная шейка 150 255 Сверхдлинный 250 355 Рекомендованная глубина резания для типа с длинной режущей кромкой Максимальная длина режущей кромки типа с длинной режущей кромкой - 1.4-1 С.Основное предназначение периферийных пластин - удалять небольшие необработанные участки предварительно обработанной поверхности, располагающиеся выше основной режущей кромки. Рекомендованная глубина резания: Макс. ap - 0.5DC или меньше. Рекомендуемые режимы резания Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) Режим резания р шшшшшш VP20RT VP30RT 160 (120 - 200) 0.12(0.08 - 0.2) A Легированная инструментальная сталь < 250HB 0.2 (0.1 -0.4) B 0.15(0.1 - 0.3) C Легированная инструментальная сталь VP20RT VP30RT 200 (160 - 250) 0.2 (0.1 -0.3) A < 250HB 0.3 (0.1 -0.4) B 0.2 (0.1 -0.4) C 200 (160 - 250) 0.2 (0.1 -0.3) A < 235HB VP20RT 0.3 (0.1 -0.4) B Литейная инструментальная 0.2 (0.1 -0.4) C сталь VP15TF VP20RT 200 (160 - 300) 0.2 (0.1 -0.3) A < 230HB 0.3 (0.1 -0.45) B 0.2 (0.1 -0.4) C Предел прочности < 540МПа VP15TF VP20RT 200 (160 - 300) 0.25 (0.1 -0.4) A Ковкий чугун 0.35 (0.1 -0.45) B 0.25 (0.1 -0.45) C Предел прочности < 350МПа VP15TF VP20RT 200 (160 - 300) 0.25 (0.1 -0.4) A Чугун 0.35 (0.1 -0.45) B 0.25 (0.1 -0.4) C Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 K123 Вращающийся фрезерный инструмент
