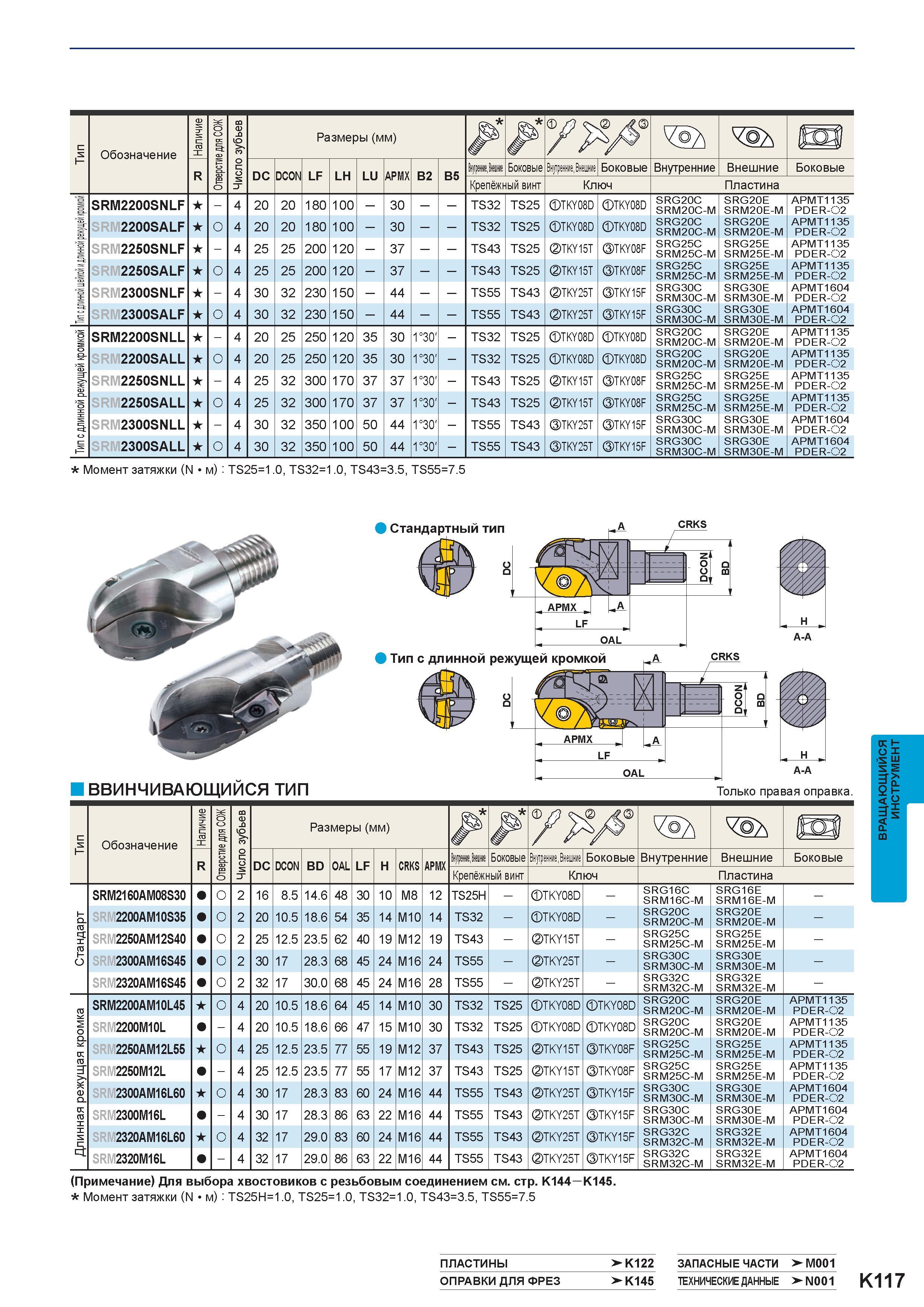

1095 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K117

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K117 1095 Lab2u

С и 1- Обозначение е и s а = 1 Число зубьев Размеры (мм) ЙЙЯ R DC DCON LF LH LU APMX B2 B5 Ipntn Боковые Внутренние, Внешне) Боковые Внутренние Внешние Боковые Крепёжный винт Ключ Пластина f SRM2200SNLF - 4 20 20 180 100 - 30 - - TS32 TS25 TKY08D TKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 SRM2200SALF о 4 20 20 180 100 - 30 - - TS32 TS25 TKY08D TKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 SRM2250SNLF - 4 25 25 200 120 - 37 - - TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 SRM2250SALF о 4 25 25 200 120 - 37 - - TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 SRM2300SNLF - 4 30 32 230 150 - 44 - - TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 SRM2300SALF о 4 30 32 230 150 - 44 - - TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 Тип с длинной режущей кромкой SRM2200SNLL - 4 20 25 250 120 35 30 1°30' - TS32 TS25 TKY08D TKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 SRM2200SALL о 4 20 25 250 120 35 30 1°30' - TS32 TS25 TKY08D TKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 SRM2250SNLL - 4 25 32 300 170 37 37 1°30' - TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 SRM2250SALL о 4 25 32 300 170 37 37 1°30' - TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 SRM2300SNLL - 4 30 32 350 100 50 44 1°30' - TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 SRM2300SALL о 4 30 32 350 100 50 44 1°30' - TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 Момент затяжки (N м) TS25=1.0, TS32=1.0, TS43=3.5, TS55=7.5 Стандартный тип CRKS A-A Тип с длинной режущей кромкой CRKS A-A ВВИНЧИВАЬ OL И ЙС ;я ТИП а р с о к Q £ зая оправка. с и 1- Обозначение Наличие Отверстие для СОЖ Число зубьев Размеры (мм) R DC DCON BD OAL LF H CRKS APMX Ври Вине Боковые Внугренние,Внешние Боковые Внутренние Внешние Боковые Крепёжный винт Ключ Пластина SRM2160AM08S30 о 2 16 8.5 14.6 48 30 10 M8 12 TS25H - TKY08D - SRG16C SRM16C-M SRG16E SRM16E-M - Стандарт SRM2200AM10S35 о 2 20 10.5 18.6 54 35 14 M10 14 TS32 - TKY08D - SRG20C SRM20C-M SRG20E SRM20E-M - SRM2250AM12S40 о 2 25 12.5 23.5 62 40 19 M12 19 TS43 - TKY15T - SRG25C SRM25C-M SRG25E SRM25E-M - SRM2300AM16S45 о 2 30 17 28.3 68 45 24 M16 24 TS55 - TKY25T - SRG30C SRM30C-M SRG30E SRM30E-M - SRM2320AM16S45 о 2 32 17 30.0 68 45 24 M16 28 TS55 - TKY25T - SRG32C SRM32C-M SRG32E SRM32E-M - Длинная режущая кромка SRM2200AM10L45 о 4 20 10.5 18.6 64 45 14 M10 30 TS32 TS25 TKY08D TKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 SRM2200M10L - 4 20 10.5 18.6 66 47 15 M10 30 TS32 TS25 TKY08D TKY08D SRG20C SRM20C-M SRG20E SRM20E-M APMT1135 PDER-G2 SRM2250AM12L55 о 4 25 12.5 23.5 77 55 19 M12 37 TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 SRM2250M12L - 4 25 12.5 23.5 77 55 17 M12 37 TS43 TS25 TKY15T TKY08F SRG25C SRM25C-M SRG25E SRM25E-M APMT1135 PDER-G2 SRM2300AM16L60 о 4 30 17 28.3 83 60 24 M16 44 TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 SRM2300M16L - 4 30 17 28.3 86 63 22 M16 44 TS55 TS43 TKY25T TKY15F SRG30C SRM30C-M SRG30E SRM30E-M APMT1604 PDER-G2 SRM2320AM16L60 о 4 32 17 29.0 83 60 24 M16 44 TS55 TS43 TKY25T TKY15F SRG32C SRM32C-M SRG32E SRM32E-M APMT1604 PDER-G2 SRM2320M16L - 4 32 17 29.0 86 63 22 M16 44 TS55 TS43 TKY25T TKY15F SRG32C SRM32C-M SRG32E SRM32E-M APMT1604 PDER-G2 (Примечание) Для выбора хвостовиков с Момент затяжки (N м) TS25H=1.0, TS25 резьбовым соединением см. стр. K144 K145. = 1.0, TS32=1.0, TS43=3.5, TS55=7.5 H Пластины сменные > K122 Запасные части > M001 ОПРАВКИ ДЛЯ ФРЕЗ > K145 Краткое руководство по металлообработке на станках >-N001 K117 Вращающийся фрезерный инструмент
