Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

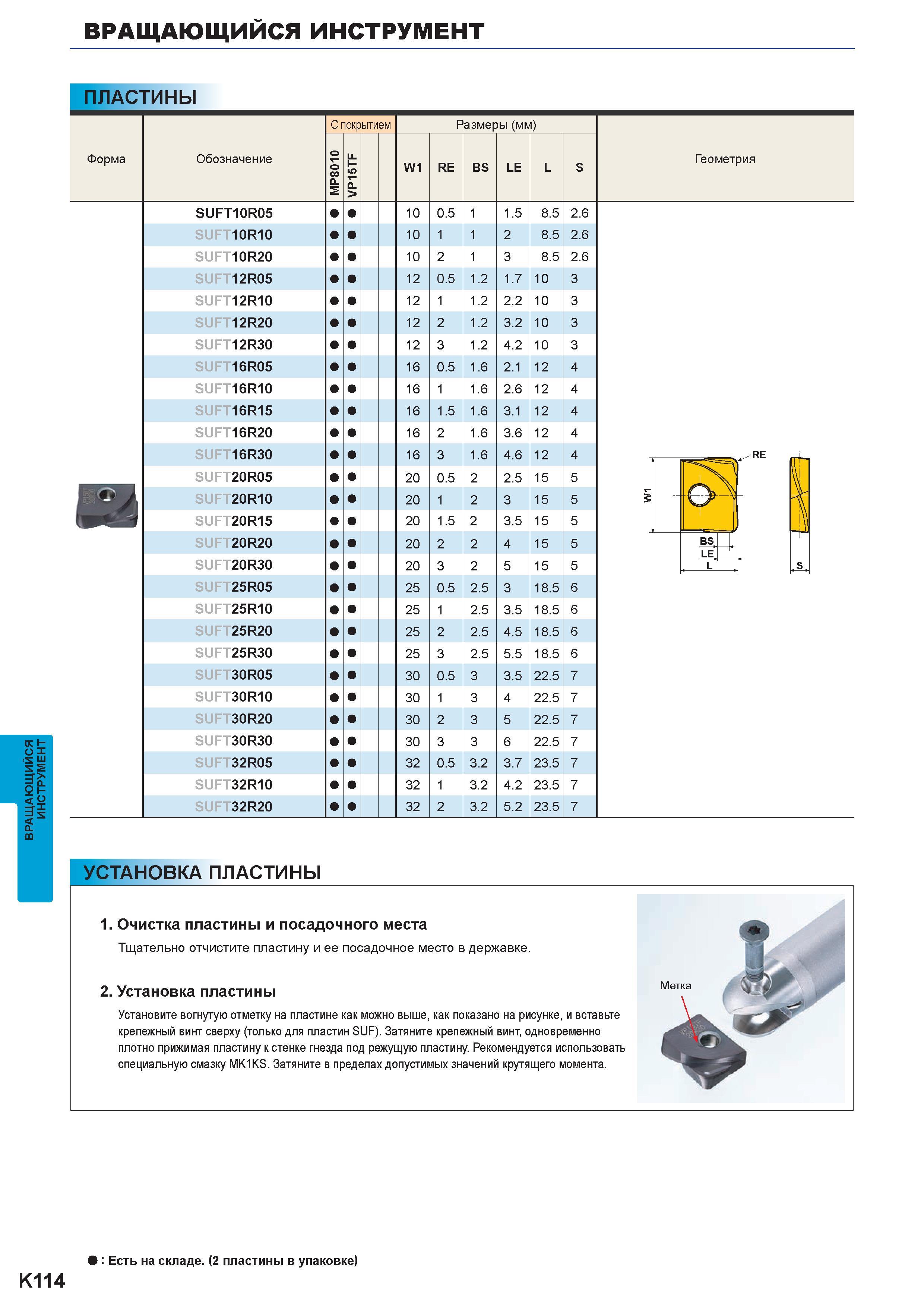

1092 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K114

1092 Вращающийся фрезерный инструмент Пластины сменные Форма Обозначение С покрытием Размеры (мм) 0 о 8 P M F 1 P1 > W1 RE BS LE L S SUFT10R05 10 0 5 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K114

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K114 1092 Lab2u

Вращающийся фрезерный инструмент Пластины сменные Форма Обозначение С покрытием Размеры (мм) 0 о 8 P M F 1 P1 > W1 RE BS LE L S SUFT10R05 10 0.5 1 1.5 8.5 2.6 SUFT10R10 10 1 1 2 8.5 2.6 SUFT10R20 10 2 1 3 8.5 2.6 SUFT12R05 12 0.5 1.2 1.7 10 3 SUFT12R10 12 1 1.2 2.2 10 3 SUFT12R20 12 2 1.2 3.2 10 3 SUFT12R30 12 3 1.2 4.2 10 3 SUFT16R05 16 0.5 1.6 2.1 12 4 SUFT16R10 16 1 1.6 2.6 12 4 SUFT16R15 16 1.5 1.6 3.1 12 4 SUFT16R20 16 2 1.6 3.6 12 4 SUFT16R30 16 3 1.6 4.6 12 4 SUFT20R05 20 0.5 2 2.5 15 5 SUFT20R10 20 1 2 3 15 5 SUFT20R15 20 1.5 2 3.5 15 5 SUFT20R20 20 2 2 4 15 5 SUFT20R30 20 3 2 5 15 5 SUFT25R05 25 0.5 2.5 3 18.5 6 SUFT25R10 25 1 2.5 3.5 18.5 6 SUFT25R20 25 2 2.5 4.5 18.5 6 SUFT25R30 25 3 2.5 5.5 18.5 6 SUFT30R05 30 0.5 3 3.5 22.5 7 SUFT30R10 30 1 3 4 22.5 7 SUFT30R20 30 2 3 5 22.5 7 SUFT30R30 30 3 3 6 22.5 7 SUFT32R05 32 0.5 3.2 3.7 23.5 7 SUFT32R10 32 1 3.2 4.2 23.5 7 SUFT32R20 32 2 3.2 5.2 23.5 7 Геометрия УСТАНОВКА Пластины сменные 1. Очистка пластины и посадочного места Тщательно отчистите пластину и ее посадочное место в державке. 2. Установка пластины Установите вогнутую отметку на пластине как можно выше, как показано на рисунке, и вставьте крепежный винт сверху (только для пластин SUF). Затяните крепежный винт, одновременно плотно прижимая пластину к стенке гнезда под режущую пластину. Рекомендуется использовать специальную смазку MK1KS. Затяните в пределах допустимых значений крутящего момента. Есть на складе. (2 пластины в упаковке) K114
