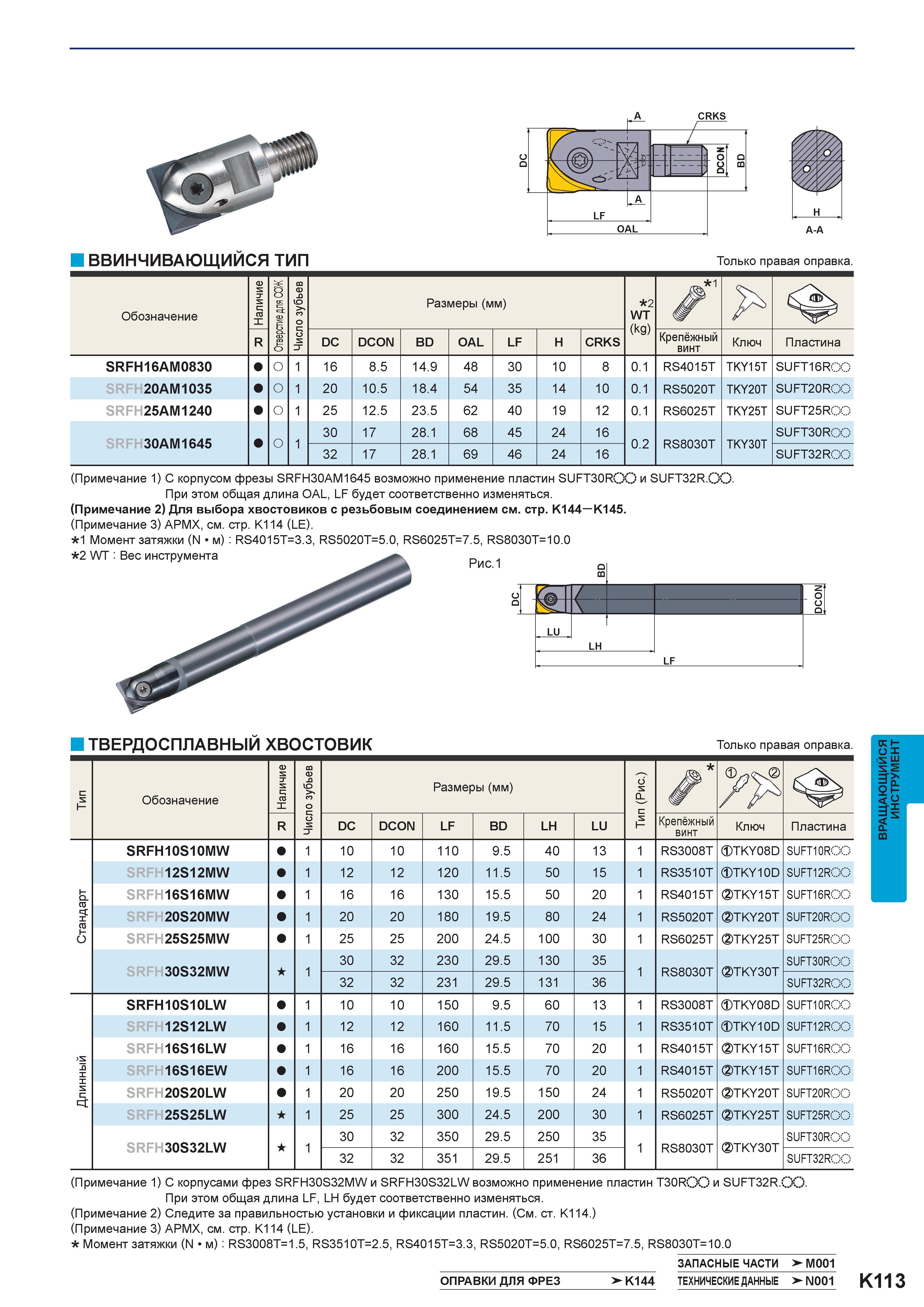

A-A ВВИНЧИВАЮЩИЙ СЯ Т ИП Т р о к ь о авая оправка. Обозначение Наличие Отверстие для СОЖ Число зубьев Размеры (мм) 2 WT (kg) R DC DCON BD OAL LF H CRKS Крепёжный винт Ключ Пластина SRFH16AM0830 О 1 16 8.5 14.9 48 30 10 8 0.1 RS4015T TKY15T SUFT16ROO SRFH20AM1035 О 1 20 10.5 18.4 54 35 14 10 0.1 RS5020T TKY20T SUFT20R00 SRFH25AM1240 О 1 25 12.5 23.5 62 40 19 12 0.1 RS6025T TKY25T SUFT25ROO SRFH30AM1645 О 1 30 17 28.1 68 45 24 16 0.2 RS8030T TKY30T SUFT30R00 32 17 28.1 69 46 24 16 SUFT32ROO (Примечание 1) С корпусом фрезы SRFH30AM1645 возможно применение пластин SUFT30ROO и SUFT32R.OO. При этом общая длина OAL, LF будет соответственно изменяться. (Примечание 2) Для выбора хвостовиков с резьбовым соединением см. стр. K144 K145. (Примечание 3) APMX, см. стр. K114 (LE). 1 Момент затяжки (N м) RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 Рис.1 / DCON Mg \ LU LH LF ГВЕРДОСПЛАВНЫЙ ; ХВО СТ ГОВИК Только пра ая оправка. Ти Обозначение Наличие Число зубьев Размеры (мм) Тип (Рис.) R DC DCON LF BD LH LU Крепёжный винт Ключ Пластина SRFH10S10MW 1 10 10 110 9.5 40 13 1 RS3008T TKY08D SUFT10R00 SRFH12S12MW 1 12 12 120 11.5 50 15 1 RS3510T TKY10D SUFT12ROO Стандарт SRFH16S16MW 1 16 16 130 15.5 50 20 1 RS4015T XTKY15T SUFT16ROO SRFH20S20MW 1 20 20 180 19.5 80 24 1 RS5020T XTKY20T SUFT20R00 SRFH25S25MW 1 25 25 200 24.5 100 30 1 RS6025T XTKY25T SUFT25R00 SRFH30S32MW A 30 32 230 29.5 130 35 A RS8030T XTKY30T SUFT30R00 s 1 32 32 231 29.5 131 36 1 SUFT32R00 SRFH10S10LW 1 10 10 150 9.5 60 13 1 RS3008T TKY08D SUFT10R00 SRFH12S12LW 1 12 12 160 11.5 70 15 1 RS3510T TKY10D SUFT12R00 Длинный SRFH16S16LW 1 16 16 160 15.5 70 20 1 RS4015T XTKY15T SUFT16R00 SRFH16S16EW 1 16 16 200 15.5 70 20 1 RS4015T XTKY15T SUFT16R00 SRFH20S20LW 1 20 20 250 19.5 150 24 1 RS5020T XTKY20T SUFT20R00 SRFH25S25LW 1 25 25 300 24.5 200 30 1 RS6025T XTKY25T SUFT25R00 SRFH30S32LW -X- И 30 32 350 29.5 250 35 RS8030T XTKY30T SUFT30R00 1 32 32 351 29.5 251 36 1 SUFT32R00 (Примечание 1) С корпусами фрез SRFH30S32MW и SRFH30S32LW возможно применение пластин T30RCX3 и SUFT32R. При этом общая длина LF, LH будет соответственно изменяться. (Примечание 2) Следите за правильностью установки и фиксации пластин. (См. ст. K114.) (Примечание 3) APMX, см. стр. K114 (LE). Момент затяжки (N м) RS3008T=1.5, RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 Запасные части >- M001 ОПРАВКИ ДЛЯ ФРЕЗ > K144 Краткое руководство по металлообработке на станках > N001 K113 Вращающийся фрезерный инструмент
