MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

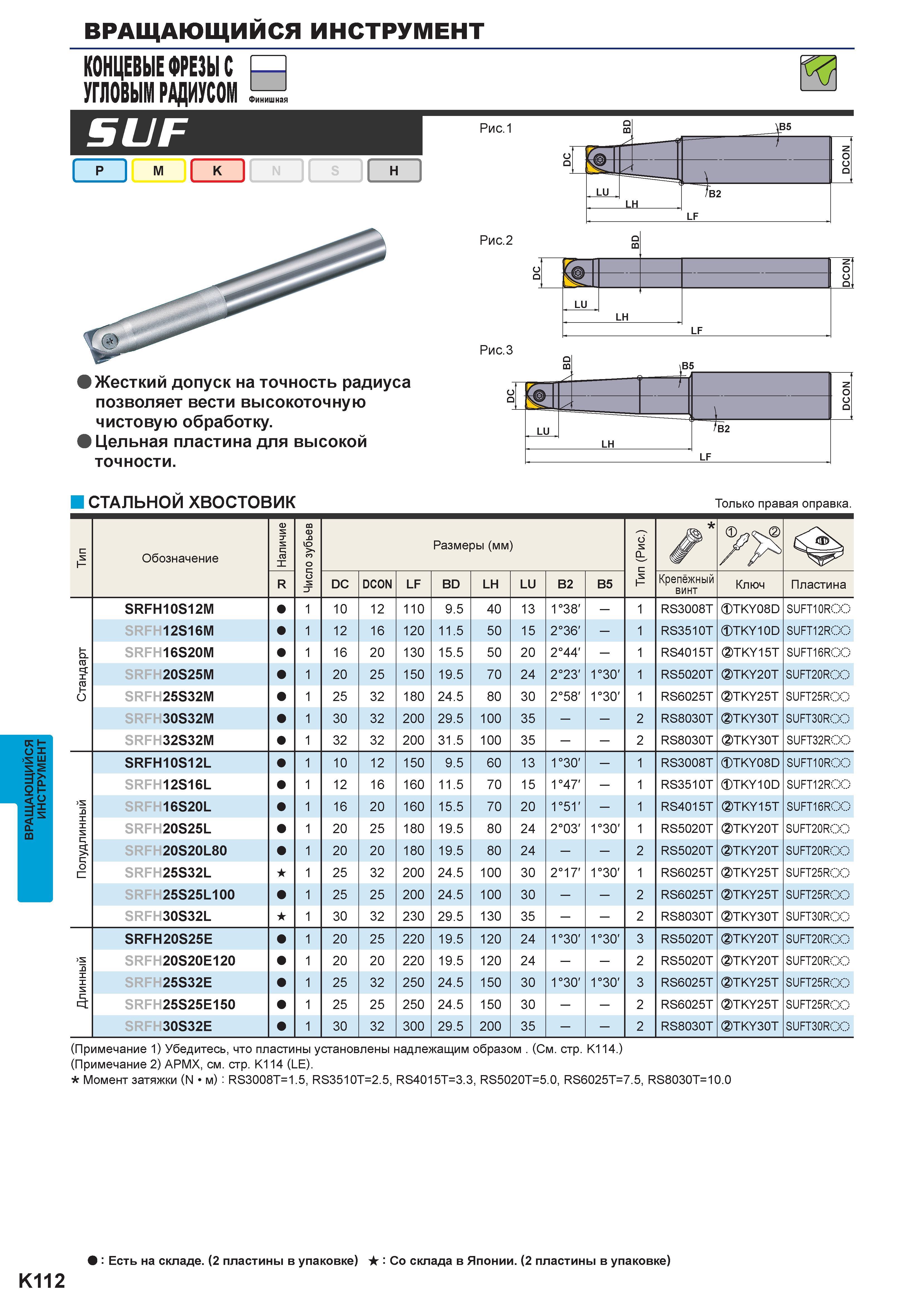

1090 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K112

1090 Вращающийся фрезерный инструмент K112 Концевые фрезы С П УГЛОВЫМ РАДИУСОМ Ы SUF Жесткий допуск на точность радиуса позволяет вести высокоточную ч Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K112

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K112 1090 Lab2u

Вращающийся фрезерный инструмент K112 Концевые фрезы С П УГЛОВЫМ РАДИУСОМ Ы SUF Жесткий допуск на точность радиуса позволяет вести высокоточную чистовую обработку. Цельная пластина для высокой точности. СТАЛЬНОЙ ХВОСТОВИК Только правая оправка. Ти Обозначение Наличие Число зубьев Размеры (мм) с. s (Р R DC DCON LF BD LH LU B2 B5 Крепёжный винт Ключ Пластина SRFH10S12M 1 10 12 110 9.5 40 13 1°38' - 1 RS3008T TKY08D SUFT10R00 SRFH12S16M 1 12 16 120 11.5 50 15 2°36' - 1 RS3510T TKY10D SUFT12ROO Стандарт SRFH16S20M 1 16 20 130 15.5 50 20 2°44' - 1 RS4015T XTKY15T SUFT16ROO SRFH20S25M 1 20 25 150 19.5 70 24 2°23' 1°30' 1 RS5020T XTKY20T SUFT20R00 SRFH25S32M 1 25 32 180 24.5 80 30 2°58' 1°30' 1 RS6025T XTKY25T SUFT25ROC) SRFH30S32M 1 30 32 200 29.5 100 35 - - 2 RS8030T XTKY30T SUFT30R00 SRFH32S32M 1 32 32 200 31.5 100 35 - - 2 RS8030T XTKY30T SUFT32RCC SRFH10S12L 1 10 12 150 9.5 60 13 1°30' - 1 RS3008T TKY08D SUFT10R00 SRFH12S16L 1 12 16 160 11.5 70 15 1°47' - 1 RS3510T TKY10D SUFT12R00 й ы и ду ло П SRFH16S20L 1 16 20 160 15.5 70 20 1°51' - 1 RS4015T XTKY15T SUFT16RCC SRFH20S25L 1 20 25 180 19.5 80 24 2°03' 1°30' 1 RS5020T XTKY20T SUFT20R00 SRFH20S20L80 1 20 20 180 19.5 80 24 - - 2 RS5020T XTKY20T SUFT20R00 SRFH25S32L 1 25 32 200 24.5 100 30 2°17' 1°30' 1 RS6025T XTKY25T SUFT25R00 SRFH25S25L100 1 25 25 200 24.5 100 30 - - 2 RS6025T XTKY25T SUFT25R00 SRFH30S32L 1 30 32 230 29.5 130 35 - - 2 RS8030T XTKY30T SUFT30R00 SRFH20S25E 1 20 25 220 19.5 120 24 1°30' 1°30' 3 RS5020T XTKY20T SUFT20R00 Длинный SRFH20S20E120 1 20 20 220 19.5 120 24 - - 2 RS5020T XTKY20T SUFT20R00 SRFH25S32E 1 25 32 250 24.5 150 30 1°30' 1°30' 3 RS6025T XTKY25T SUFT25R00 SRFH25S25E150 1 25 25 250 24.5 150 30 - - 2 RS6025T XTKY25T SUFT25R00 SRFH30S32E 1 30 32 300 29.5 200 35 - - 2 RS8030T XTKY30T SUFT30R00 (Примечание 1) Убедитесь, что пластины (Примечание 2) APMX, см. стр. K114 (LE Момент затяжки (N м) RS3008T=1.5, установлены надлежащим образом . (См. RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, стр. K114.) RS6025T=7.5, RS8030T=10.0 Есть на складе. (2 пластины в упаковке) Со склада в Японии. (2 пластины в упаковке)
