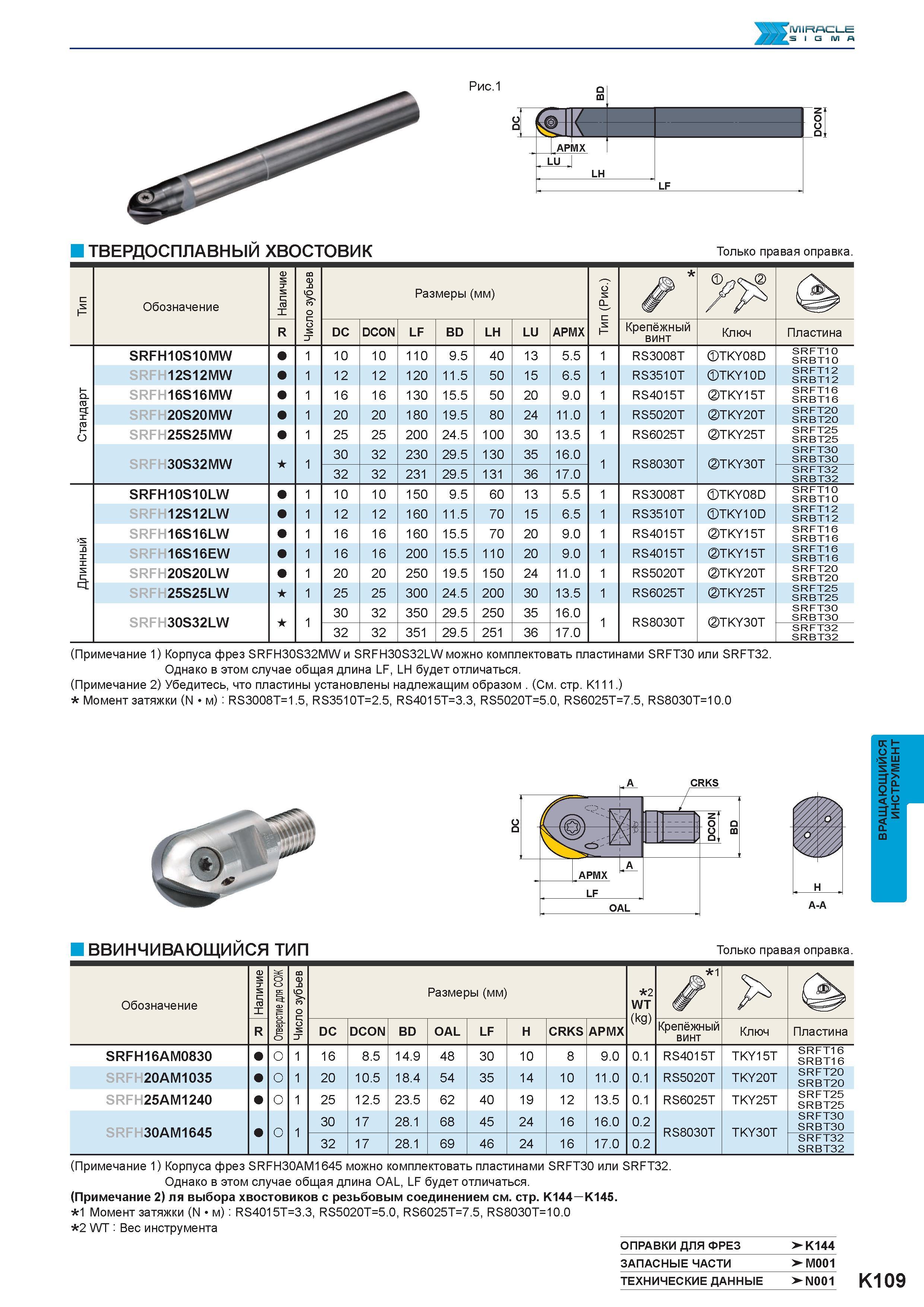

ilV1IRACI E Рис.1 m > G i- А NOOQ 1 мр> \ APMX LU LH LF ТВЕРДОСПЛАВНЫЙ ХВОСТОВИК Только правая оправка. Ти Обозначение Наличие в е ь о с s Ч Размеры (мм) с. s (Р и H (Ь R DC DCON LF BD LH LU APMX Крепёжный винт Ключ Пластина SRFH10S10MW 1 10 10 110 9.5 40 13 5.5 1 RS3008T TKY08D SRFT10 SRBT10 SRFH12S12MW 1 12 12 120 11.5 50 15 6.5 1 RS3510T TKY10D SRFT12 SRBT12 Стандарт SRFH16S16MW 1 16 16 130 15.5 50 20 9.0 1 RS4015T TKY15T SRFT16 SRBT16 SRFH20S20MW 1 20 20 180 19.5 80 24 11.0 1 RS5020T TKY20T SRFT20 SRBT20 SRFH25S25MW 1 25 25 200 24.5 100 30 13.5 1 RS6025T TKY25T SRFT25 SRBT25 SRFH30S32MW 1 30 32 230 29.5 130 35 16.0 1 RS8030T TKY30T SRFT30 SRBT30 32 32 231 29.5 131 36 17.0 SRFT32 SRBT32 SRFH10S10LW 1 10 10 150 9.5 60 13 5.5 1 RS3008T TKY08D SRFT10 SRBT10 SRFH12S12LW 1 12 12 160 11.5 70 15 6.5 1 RS3510T TKY10D SRFT12 SRBT12 Длинный SRFH16S16LW 1 16 16 160 15.5 70 20 9.0 1 RS4015T TKY15T SRFT16 SRBT16 SRFH16S16EW 1 16 16 200 15.5 110 20 9.0 1 RS4015T TKY15T SRFT16 SRBT16 SRFH20S20LW 1 20 20 250 19.5 150 24 11.0 1 RS5020T TKY20T SRFT20 SRBT20 SRFH25S25LW 1 25 25 300 24.5 200 30 13.5 1 RS6025T TKY25T SRFT25 SRBT25 SRFH30S32LW 1 30 32 350 29.5 250 35 16.0 1 RS8030T TKY30T SRFT30 SRBT30 s 32 32 351 29.5 251 36 17.0 SRFT32 SRBT32 (Примечание 1) Корпуса фрез SRFH30S32MW и SRFH30S32LW можно комплектовать пластинами SRFT30 или SRFT32. Однако в этом случае общая длина LF, LH будет отличаться. (Примечание 2) Убедитесь, что пластины установлены надлежащим образом . (См. стр. K111.) Момент затяжки (N м) RS3008T=1.5, RS3510T=2.5, RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 H A-A ВВИНЧИВАЮЩИЙ СЯ Т ИП Т в а р о к ь о ая оправка. Обозначение Наличие Отверстие для СОЖ Число зубьев Размеры (мм) 2 WT (kg) & R DC DCON BD OAL LF H CRKS APMX Крепёжный винт Ключ Пластина SRFH16AM0830 о 1 16 8.5 14.9 48 30 10 8 9.0 0.1 RS4015T TKY15T SRFT16 SRBT16 SRFH20AM1035 о 1 20 10.5 18.4 54 35 14 10 11.0 0.1 RS5020T TKY20T SRFT20 SRBT20 SRFH25AM1240 о 1 25 12.5 23.5 62 40 19 12 13.5 0.1 RS6025T TKY25T SRFT25 SRBT25 SRFH30AM1645 о 1 30 17 28.1 68 45 24 16 16.0 0.2 RS8030T TKY30T SRFT30 SRBT30 32 17 28.1 69 46 24 16 17.0 0.2 SRFT32 SRBT32 (Примечание 1) Корпуса фрез SRFH30AM1645 можно комплектовать пластинами SRFT30 или SRFT32. Однако в этом случае общая длина OAL, LF будет отличаться. (Примечание 2) ля выбора хвостовиков с резьбовым соединением см. стр. K144 K145. 1 Момент затяжки (N м) RS4015T=3.3, RS5020T=5.0, RS6025T=7.5, RS8030T=10.0 2 WT Вес инструмента ОПРАВКИ ДЛЯ ФРЕЗ >"K144 Запасные части >-M001 Краткое руководство по металлообработке на станках >-N001 K109 Вращающийся фрезерный инструмент
