MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




1085 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K107

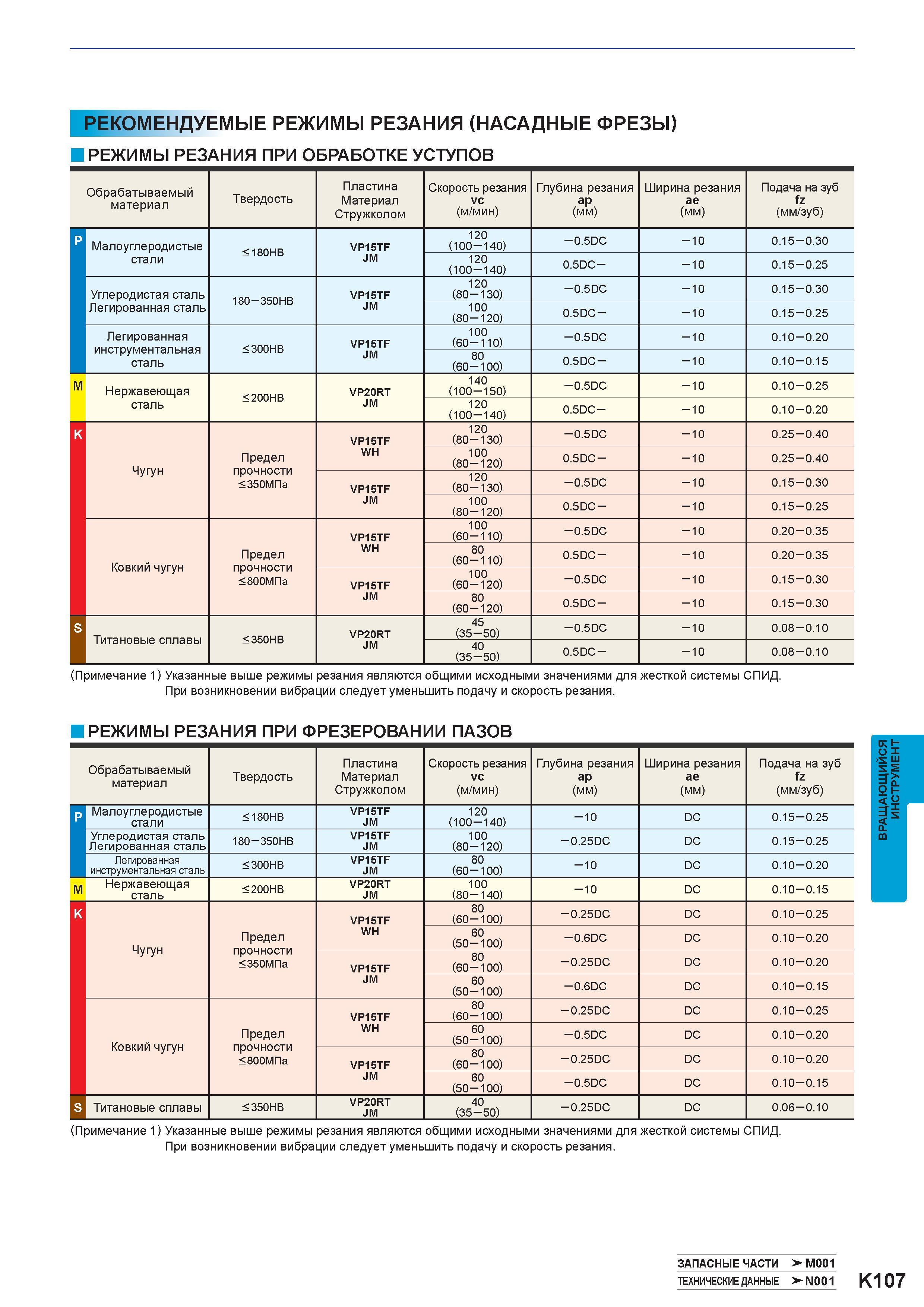

1085 Рекомендуемые режимы резания (НАСАДНЫЕ ФРЕЗЫ) Режимы резания ПРИ ОБРАБОТКЕ УСТУПОВ Обрабатываемый материал Твердость Пластина Материал Стружколом Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K107

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K107 1085 Lab2u

Рекомендуемые режимы резания (НАСАДНЫЕ ФРЕЗЫ) Режимы резания ПРИ ОБРАБОТКЕ УСТУПОВ Обрабатываемый материал Твердость Пластина Материал Стружколом Скорость резания VC (м/мин) Глубина резания (мм) Ширина резания ae (мм) Подача на зуб fz (мм/зуб) р Малоуглеродистые <180HB VP15TF 120 (100 -140) - 0.5DC -10 0.15 - 0.30 стали JM 120 (100 -140) 0.5DC - -10 0.15 - 0.25 Углеродистая сталь 180 -350HB VP15TF 120 (80 -130) - 0.5DC -10 0.15 - 0.30 Легированная сталь JM 100 (80 -120) 0.5DC - -10 0.15 - 0.25 Легированная инструментальная сталь < 300HB VP15TF 100 (60 -110) - 0.5DC -10 0.10 - 0.20 JM 80 (60 -100) 0.5DC - -10 0.10 - 0.15 M Нержавеющая < 200HB VP20RT 140 (100 -150) - 0.5DC -10 0.10 - 0.25 сталь JM 120 (100 -140) 0.5DC - -10 0.10 - 0.20 к VP15TF 120 (80 -130) - 0.5DC -10 0.25 - 0.40 Чугун Предел прочности < 350МПа WH 100 (80 -120) 0.5DC - -10 0.25 - 0.40 VP15TF 120 (80 -130) - 0.5DC -10 0.15 - 0.30 JM 100 (80 -120) 0.5DC - -10 0.15 - 0.25 VP15TF 100 (60 -110) - 0.5DC -10 0.20 - 0.35 Ковкий чугун Предел прочности < 800МПа WH 80 (60 -110) 0.5DC - -10 0.20 - 0.35 VP15TF 100 (60 -120) - 0.5DC -10 0.15 - 0.30 JM 80 (60 -120) 0.5DC - -10 0.15 - 0.30 S Титановые сплавы < 350HB VP20RT 45 (35 - 50) - 0.5DC -10 0.08 - 0.10 JM 40 (35 - 50) 0.5DC - -10 0.08 - 0.10 (Примечание 1) Указанные выше режимы резания являются общими исходными значениями для жесткой системы СПИД. При возникновении вибрации следует уменьшить подачу и скорость резания. Режимы резания ПРИ ФРЕЗЕРОВАНИИ ПАЗОВ Обрабатываемый материал Твердость Пластина Материал Стружколом Скорость резания VC (м/мин) Глубина резания ap (мм) Ширина резания ae (мм) Подача на зуб fz (мм/зуб) p Малоуглеродистые стали <180HB VP15TF JM 120 (100 -140) -10 DC 0.15 - 0.25 Углеродистая сталь Легированная сталь 180 -350HB VP15TF JM 100 (80 -120) - 0.25DC DC 0.15 - 0.25 Легированная инструментальная сталь < 300HB VP15TF JM 80 (60 -100) -10 DC 0.10 - 0.20 M Нержавеющая сталь < 200HB VP20RT JM 100 (80 -140) -10 DC 0.10 - 0.15 к VP15TF 80 (60 -100) - 0.25DC DC 0.10 - 0.25 Чугун Предел прочности < 350МПа WH 60 (50 -100) - 0.6DC DC 0.10 - 0.20 VP15TF 80 (60 -100) - 0.25DC DC 0.10 - 0.20 JM 60 (50 -100) - 0.6DC DC 0.10 - 0.15 VP15TF 80 (60 -100) - 0.25DC DC 0.10 - 0.25 Ковкий чугун Предел прочности < 800МПа WH 60 (50 -100) - 0.5DC DC 0.10 - 0.20 VP15TF 80 (60 -100) - 0.25DC DC 0.10 - 0.20 JM 60 (50 -100) - 0.5DC DC 0.10 - 0.15 S Титановые сплавы < 350HB VP20RT JM 40 (35 - 50) - 0.25DC DC 0.06 - 0.10 (Примечание 1) Указанные выше режимы резания являются общими исходными значениями для жесткой системы СПИД. При возникновении вибрации следует уменьшить подачу и скорость резания. Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 К107 Вращающийся фрезерный инструмент
