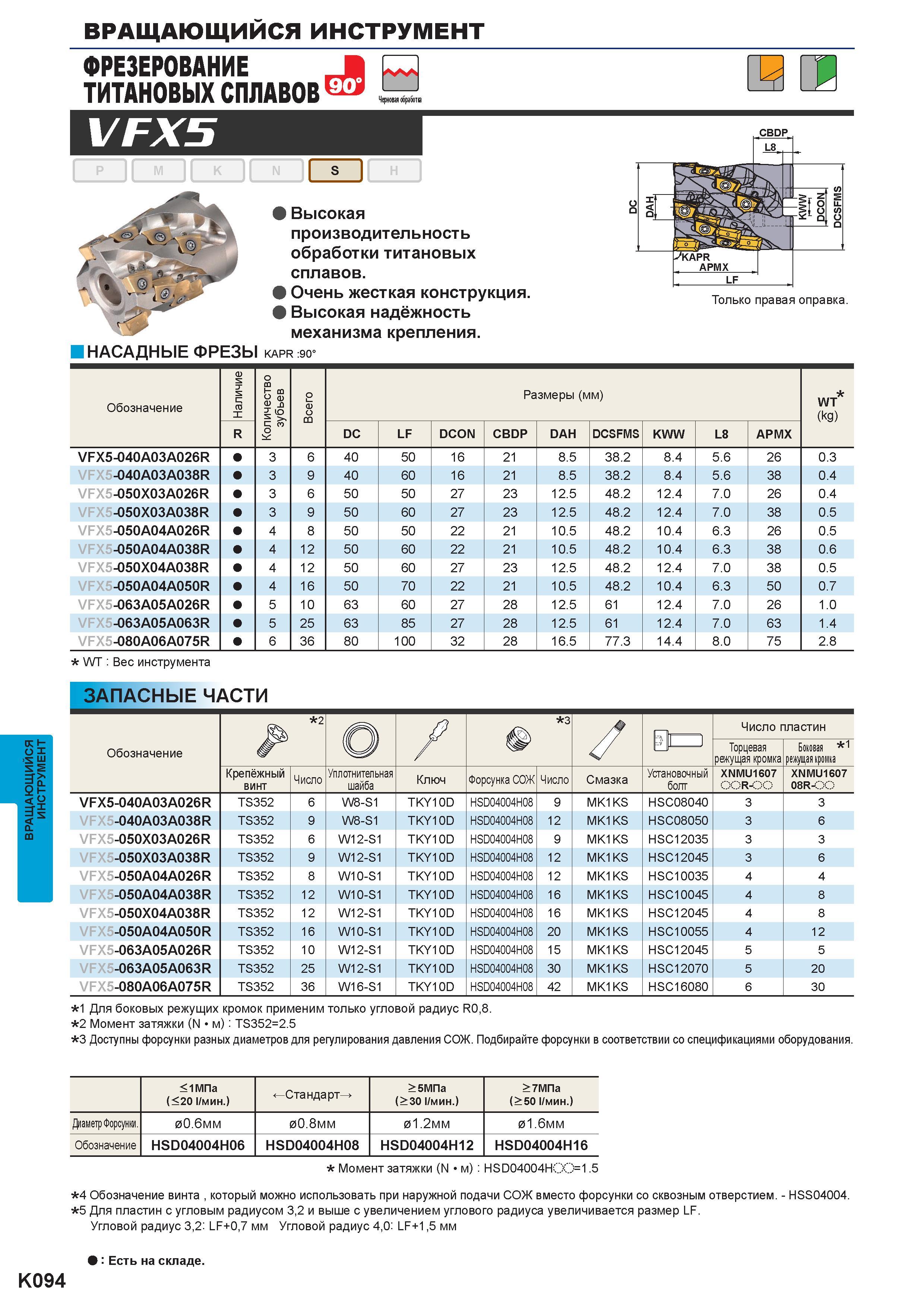

Вращающийся фрезерный инструмент ФРЕЗЕРОВАНИЕ ТИТАНОВЫХ СПЛАВОВ VFX5 Черновая обрабона CBDP НАСАДНЫЕ ФРЕЗЫ Высокая производительность обработки титановых сплавов. Очень жесткая конструкция. Высокая надёжность механизма крепления. KAPR :90° Только правая оправка. Обозначение Наличие Количество зубьев о г е с В Размеры (мм) к WT (kg) R DC LF DCON CBDP DAH DCSFMS KWW L8 APMX VFX5-040A03A026R 3 6 40 50 16 21 8.5 38.2 8.4 5.6 26 0.3 VFX5-040A03A038R 3 9 40 60 16 21 8.5 38.2 8.4 5.6 38 0.4 VFX5-050X03A026R 3 6 50 50 27 23 12.5 48.2 12.4 7.0 26 0.4 VFX5-050X03A038R 3 9 50 60 27 23 12.5 48.2 12.4 7.0 38 0.5 VFX5-050A04A026R 4 8 50 50 22 21 10.5 48.2 10.4 6.3 26 0.5 VFX5-050A04A038R 4 12 50 60 22 21 10.5 48.2 10.4 6.3 38 0.6 VFX5-050X04A038R 4 12 50 60 27 23 12.5 48.2 12.4 7.0 38 0.5 VFX5-050A04A050R 4 16 50 70 22 21 10.5 48.2 10.4 6.3 50 0.7 VFX5-063A05A026R 5 10 63 60 27 28 12.5 61 12.4 7.0 26 1.0 VFX5-063A05A063R 5 25 63 85 27 28 12.5 61 12.4 7.0 63 1.4 VFX5-080A06A075R 6 36 80 100 32 28 16.5 77.3 14.4 8.0 75 2.8 WT Вес инструмента Запасные части Обозначение 2 О / 3 / ЕЛ I Число пластин EU 1 Торцевая режущая кромка Боковая 1 режущая кромка Крепёжный винт Число Уплотнительная шайба Ключ Форсунка СОЖ Число Смазка Установочный болт XNMU1607 OOR-OO XNMU1607 08R-00 VFX5-040A03A026R TS352 6 W8-S1 TKY10D HSD04004H08 9 MK1KS HSC08040 3 3 VFX5-040A03A038R TS352 9 W8-S1 TKY10D HSD04004H08 12 MK1KS HSC08050 3 6 VFX5-050X03A026R TS352 6 W12-S1 TKY10D HSD04004H08 9 MK1KS HSC12035 3 3 VFX5-050X03A038R TS352 9 W12-S1 TKY10D HSD04004H08 12 MK1KS HSC12045 3 6 VFX5-050A04A026R TS352 8 W10-S1 TKY10D HSD04004H08 12 MK1KS HSC10035 4 4 VFX5-050A04A038R TS352 12 W10-S1 TKY10D HSD04004H08 16 MK1KS HSC10045 4 8 VFX5-050X04A038R TS352 12 W12-S1 TKY10D HSD04004H08 16 MK1KS HSC12045 4 8 VFX5-050A04A050R TS352 16 W10-S1 TKY10D HSD04004H08 20 MK1KS HSC10055 4 12 VFX5-063A05A026R TS352 10 W12-S1 TKY10D HSD04004H08 15 MK1KS HSC12045 5 5 VFX5-063A05A063R TS352 25 W12-S1 TKY10D HSD04004H08 30 MK1KS HSC12070 5 20 VFX5-080A06A075R TS352 36 W16-S1 TKY10D HSD04004H08 42 MK1KS HSC16080 6 30 1 Для боковых режущих кромок применим только угловой радиус R0,8. 2 Момент затяжки (N м): TS352=2.5 3 Доступны форсунки разных диаметров для регулирования давления СОЖ. Подбирайте форсунки в соответствии со спецификациями оборудования. H < 1МПа (<20 l/мин.) Стандарт > 5МПа (>30 l/мин.) > 7МПа (>50 l/мин.) Диаметр Форсунки. 00.6мм 00.8мм 01.2мм 01.6мм Обозначение HSD04004H06 HSD04004H08 HSD04004H12 HSD04004H16 Момент затяжки (N м) HSD04004HCX>1.5 4 Обозначение винта который можно использовать при наружной подачи СОЖ вместо форсунки со сквозным отверстием. - HSS04004. 5 Для пластин с угловым радиусом 3,2 и выше с увеличением углового радиуса увеличивается размер LF. Угловой радиус 3,2: LF+0,7 мм Угловой радиус 4,0: LF+1,5 мм Есть на складе. K094
