MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

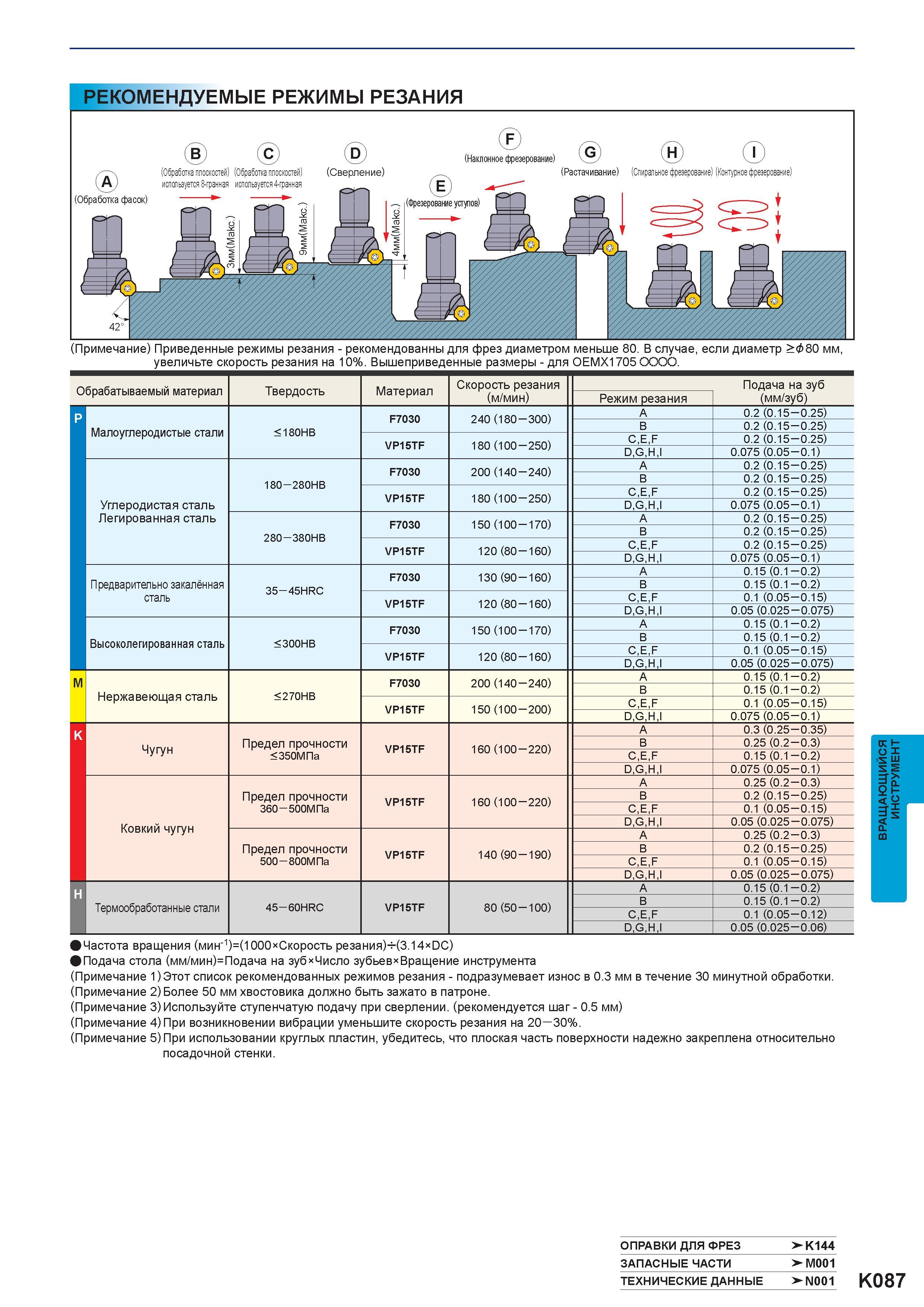

1065 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K087

1065 Рекомендуемые режимы резания (Примечание) Приведенные режимы резания - рекомендованны для фрез диаметром меньше 80 В случае, если диаметр >&80 мм Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K087

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K087 1065 Lab2u

Рекомендуемые режимы резания (Примечание) Приведенные режимы резания - рекомендованны для фрез диаметром меньше 80. В случае, если диаметр >&80 мм, увеличьте скорость резания на 10%. Вышеприведенные размеры - для OEMX1705 G. Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Подача на зуб (мм/зуб) Режим резания Малоуглеродистые стали <180HB F7030 240 (180 300) A 0.2 (0.15 0.25) B 0.2 (0.15 0.25) VP15TF 180 (100 250) C,E,F 0.2 (0.15 0.25) D,G,H,I 0.075 (0.05 0.1) Углеродистая сталь Легированная сталь 180 280HB F7030 200 (140 240) A 0.2 (0.15 0.25) B 0.2 (0.15 0.25) VP15TF 180 (100 250) C,E,F 0.2 (0.15 0.25) D,G,H,I 0.075 (0.05 0.1) 280 380HB F7030 150 (100 170) A 0.2 (0.15 0.25) B 0.2 (0.15 0.25) VP15TF 120 (80 160) C,E,F 0.2 (0.15 0.25) D,G,H,I 0.075 (0.05 0.1) Предварительно закалённая сталь 35 45HRC F7030 130 (90 160) A 0.15 (0.1 0.2) B 0.15 (0.1 0.2) VP15TF 120 (80 160) C,E,F 0.1 (0.05 0.15) D,G,H,I 0.05 (0.025 0.075) Высоколегированная сталь <300HB F7030 150 (100 170) A 0.15 (0.1 0.2) B 0.15 (0.1 0.2) VP15TF 120 (80 160) C,E,F 0.1 (0.05 0.15) D,G,H,I 0.05 (0.025 0.075) M Нержавеющая сталь < 270HB F7030 200 (140 240) A 0.15 (0.1 0.2) B 0.15 (0.1 0.2) VP15TF 150 (100 200) C,E,F 0.1 (0.05 0.15) D,G,H,I 0.075 (0.05 0.1) Чугун Предел прочности < 350МПа VP15TF 160 (100 220) A 0.3 (0.25 0.35) B 0.25 (0.2 0.3) C,E,F 0.15 (0.1 0.2) D,G,H,I 0.075 (0.05 0.1) Ковкий чугун Предел прочности 360 500МПа VP15TF 160 (100 220) A 0.25 (0.2 0.3) B 0.2 (0.15 0.25) C,E,F 0.1 (0.05 0.15) D,G,H,I 0.05 (0.025 0.075) Предел прочности 500 800МПа VP15TF 140 (90 190) A 0.25 (0.2 0.3) B 0.2 (0.15 0.25) C,E,F 0.1 (0.05 0.15) D,G,H,I 0.05 (0.025 0.075) Термообработанные стали 45 60HRC VP15TF 80 (50 100) A 0.15 (0.1 0.2) B 0.15 (0.1 0.2) C,E,F 0.1 (0.05 0.12) D,G,H,I 0.05 (0.025 0.06) Частота вращения (мин-1)=(1000 Скорость резанияH(3.14xDC) Подача стола (мм/мин)=Подача на зуб Число зубьев Вращение инструмента (Примечание 1) Этот список рекомендованных режимов резания - подразумевает износ в 0.3 мм в течение 30 минутной обработки. (Примечание 2) Более 50 мм хвостовика должно быть зажато в патроне. (Примечание 3) Используйте ступенчатую подачу при сверлении. (рекомендуется шаг - 0.5 мм) (Примечание 4) При возникновении вибрации уменьшите скорость резания на 20 30%. (Примечание 5) При использовании круглых пластин, убедитесь, что плоская часть поверхности надежно закреплена относительно посадочной стенки. ОПРАВКИ ДЛЯ ФРЕЗ >-K144 Запасные части >-M001 Краткое руководство по металлообработке на станках >-N001 K087 Вращающийся фрезерный инструмент
