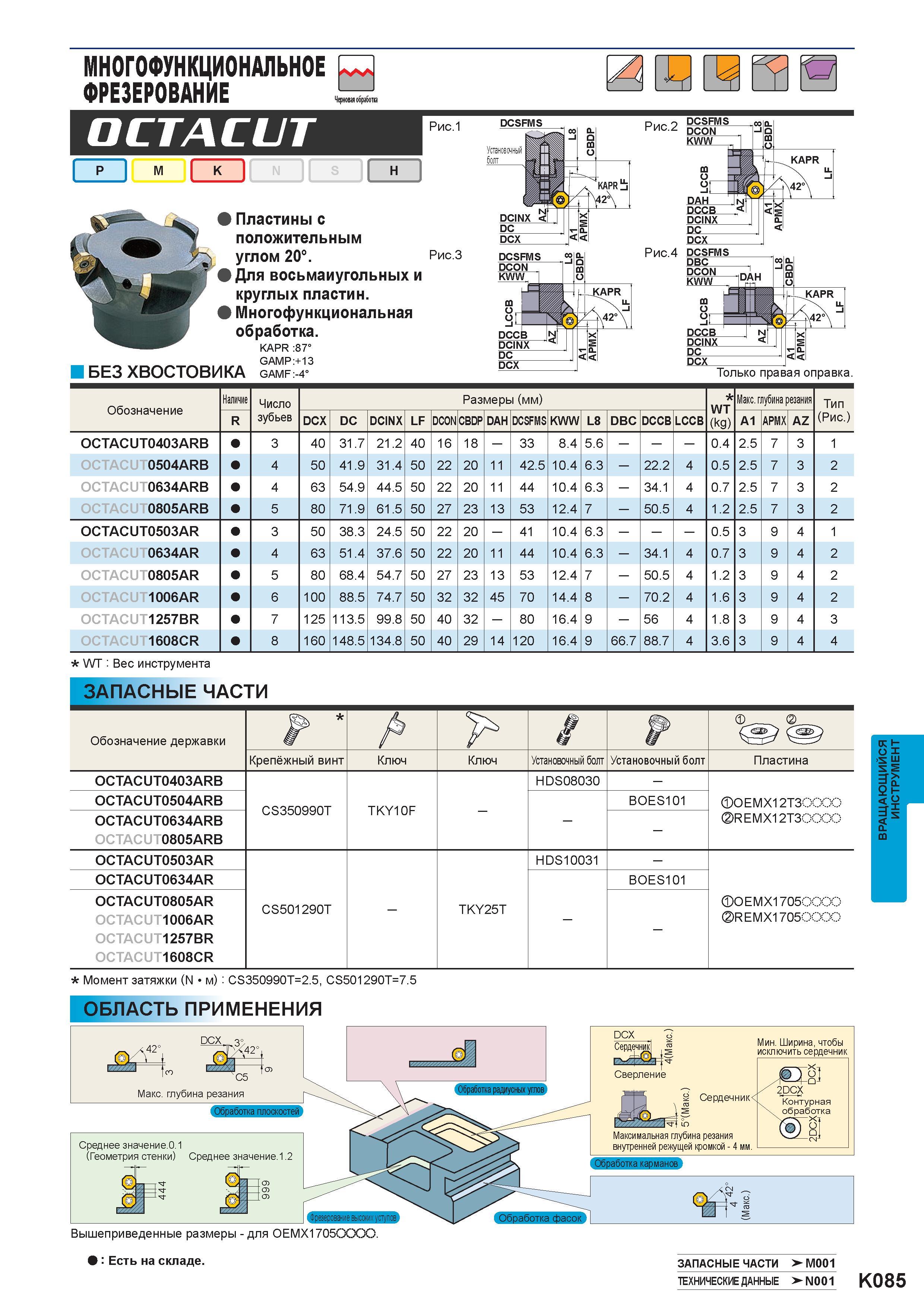

МНОГОФУНКЦИОНАЛЬНОЕ ФРЕЗЕРОВАНИЕ OCTACUT w Черновая обработка Рис.1 1 P M к ( N 1 II S 1 1 Пластины с Рис.3 Обозначение Наличие Число зубьев Размеры (мм) WT (kg) Макс. глубина резания Тип (Рис.) R DCX DC DCINX LF DCON CBDP DAH DCSFMS KWW L8 DBC DCCB LCCB A1 APMX AZ OCTACUT0403ARB 3 40 31.7 21.2 40 16 18 - 33 8.4 5.6 - - - 0.4 2.5 7 3 1 OCTACUT0504ARB 4 50 41.9 31.4 50 22 20 11 42.5 10.4 6.3 - 22.2 4 0.5 2.5 7 3 2 OCTACUT0634ARB 4 63 54.9 44.5 50 22 20 11 44 10.4 6.3 - 34.1 4 0.7 2.5 7 3 2 0CTACUT0805ARB 5 80 71.9 61.5 50 27 23 13 53 12.4 7 - 50.5 4 1.2 2.5 7 3 2 0CTACUT0503AR 3 50 38.3 24.5 50 22 20 - 41 10.4 6.3 - - - 0.5 3 9 4 1 0CTACUT0634AR 4 63 51.4 37.6 50 22 20 11 44 10.4 6.3 - 34.1 4 0.7 3 9 4 2 0CTACUT0805AR 5 80 68.4 54.7 50 27 23 13 53 12.4 7 - 50.5 4 1.2 3 9 4 2 OCTACUT1006AR 6 100 88.5 74.7 50 32 32 45 70 14.4 8 - 70.2 4 1.6 3 9 4 2 OCTACUT1257BR 7 125 113.5 99.8 50 40 32 - 80 16.4 9 - 56 4 1.8 3 9 4 3 0CTACUT1608CR 8 160 148.5 134.8 50 40 29 14 120 16.4 9 66.7 88.7 4 3.6 3 9 4 4 WT Вес инструмента Запасные части Обозначение державки / x Крепёжный винт Ключ Ключ Установочный болт Установочный болт Пластина 0CTACUT0403ARB CS350990T TKY10F - HDS08030 - OEMX12T30000 REMX12T30000 0CTACUT0504ARB - BOES101 0CTACUT0634ARB 0CTACUT0805ARB - 0CTACUT0503AR CS501290T - TKY25T HDS10031 - OEMX1705CX.XXc REMX17050000 0CTACUT0634AR - BOES101 0CTACUT0805AR OCTACUT1006AR OCTACUT1257BR 0CTACUT1608CR - Момент затяжки (N м) CS350990T=2.5, CS501290T=7.5 ОБЛАСТЬ ПРИМЕНЕНИЯ rSiA42° DCX 3 - DC3X< ся \/Л//Л I . W//M w' 4C5 Макс. глубина резания Обработка плоскостей Среднее значение.0.1 (Геометрия стенки) Среднее значение.1.2 J1 DCX Сердечник< Мин. Ширина, чтобы исключить сердечник 2DCX Контурная обработка Максимальная глубина резания внутренней режущей кромкой - 4 мм. Гч I у обраб W А со о X S 1 0 1 О W т П Вышеприведенные размеры - для ОЕМХ1705СЮСХ> Есть на складе. Запасные части >>M001 Краткое руководство по металлообработке на станках >-N001 положительным углом 20°. Для восьмaиугольных и круглых пластин. Многофункциональная обработка. KAPR :87° GAMP:+13 БЕЗ ХВОСТОВИКА GAMF :-4° К085 Вращающийся фрезерный инструмент
