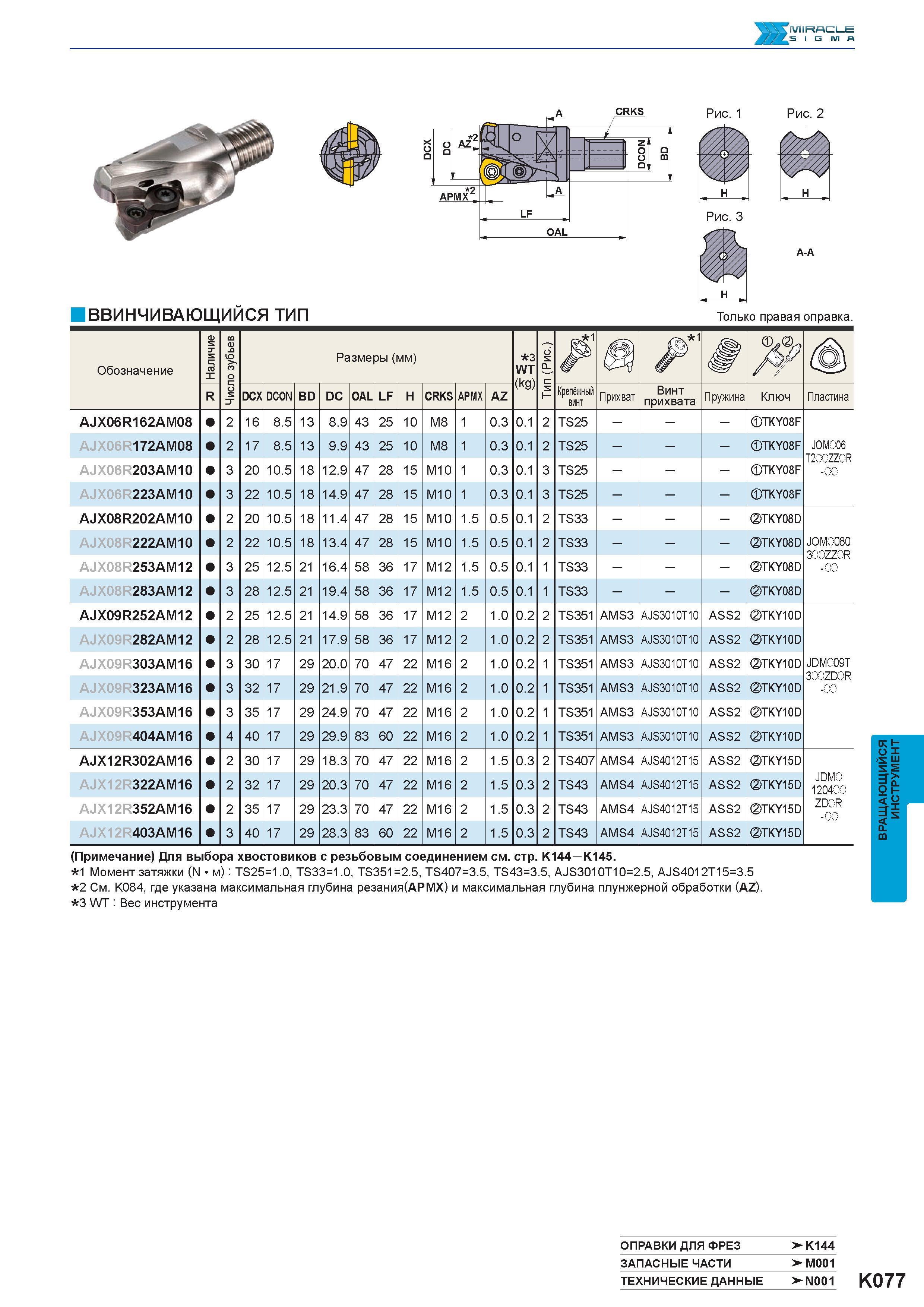

X MIRACLE Рис. 1 Рис. 2 ВВИНЧИВАЮЩИЙСЯ ТИП Обозначение Наличие Число зубьев Размеры (мм) 3 WT (kg) с. s (Р и l- a jэ 1 ё /¥ tЦ R DCX DCON BD DC OAL LF H CRKS APMX AZ Крепёжный винт Прихват Винт прихвата Пружина Ключ Пластина AJX06R162AM08 2 16 8.5 13 8.9 43 25 10 M8 1 0.3 0.1 2 TS25 TKYCBF AJX06R172AM08 2 17 8.5 13 9.9 43 25 10 M8 1 0.3 0.1 2 TS25 TKYCBF J0M006 T200ZZ0R AJX06R203AM10 3 20 10.5 18 12.9 47 28 15 M10 1 0.3 0.1 3 TS25 TKYCBF AJX06R223AM10 3 22 10.5 18 14.9 47 28 15 M10 1 0.3 0.1 3 TS25 TKYCBF AJX08R202AM10 2 20 10.5 18 11.4 47 28 15 M10 1.5 0.5 0.1 2 TS33 TKYCBD AJX08R222AM10 2 22 10.5 18 13.4 47 28 15 M10 1.5 0.5 0.1 2 TS33 TKYCBD J0M0080 300ZZ0R AJX08R253AM12 3 25 12.5 21 16.4 58 36 17 M12 1.5 0.5 0.1 1 TS33 KY08D AJX08R283AM12 3 28 12.5 21 19.4 58 36 17 M12 1.5 0.5 0.1 1 TS33 KY08D AJX09R252AM12 2 25 12.5 21 14.9 58 36 17 M12 2 1.0 0.2 2 TS351 AMS3 AJS3010T10 ASS2 TKY10D AJX09R282AM12 2 28 12.5 21 17.9 58 36 17 M12 2 1.0 0.2 2 TS351 AMS3 AJS3010T10 ASS2 TKY10D AJX09R303AM16 3 30 17 29 20.0 70 47 22 M16 2 1.0 0.2 1 TS351 AMS3 AJS3010T10 ASS2 TKY10D JDM009T 300ZD0R AJX09R323AM16 3 32 17 29 21.9 70 47 22 M16 2 1.0 0.2 1 TS351 AMS3 AJS3010T10 ASS2 TKY10D AJX09R353AM16 3 35 17 29 24.9 70 47 22 M16 2 1.0 0.2 1 TS351 AMS3 AJS3010T10 ASS2 TKY10D AJX09R404AM16 4 40 17 29 29.9 83 60 22 M16 2 1.0 0.2 1 TS351 AMS3 AJS3010T10 ASS2 TKY10D AJX12R302AM16 2 30 17 29 18.3 70 47 22 M16 2 1.5 0.3 2 TS407 AMS4 AJS4012T15 ASS2 TKY15D AJX12R322AM16 2 32 17 29 20.3 70 47 22 M16 2 1.5 0.3 2 TS43 AMS4 AJS4012T15 ASS2 TKY15D JDM0 120400 AJX12R352AM16 2 35 17 29 23.3 70 47 22 M16 2 1.5 0.3 2 TS43 AMS4 AJS4012T15 ASS2 TKY15D ZD0R AJX12R403AM16 3 40 17 29 28.3 83 60 22 M16 2 1.5 0.3 2 TS43 AMS4 AJS4012T15 ASS2 TKY15D (Примечание) Для выбора хвостовиков с резьбовым соединением см. стр. K144 K145. 1 Момент затяжки (N м) S25=1.0, S33=1.0, S351=2.5, S407=3.5, S43=3.5, AJS3010 10=2.5, AJS4012 15=3.5 2 См. K084, где указана максимальная глубина резания(АРМХ) и максимальная глубина плунжерной обработки (AZ). 3 WT Вес инструмента ОПРАВКИ ДЛЯ ФРЕЗ >-K144 Запасные части >-M001 Краткое руководство по металлообработке на станках >-N001 Рис. 3 Только правая оправка. CRKS OAL K077 Вращающийся фрезерный инструмент
