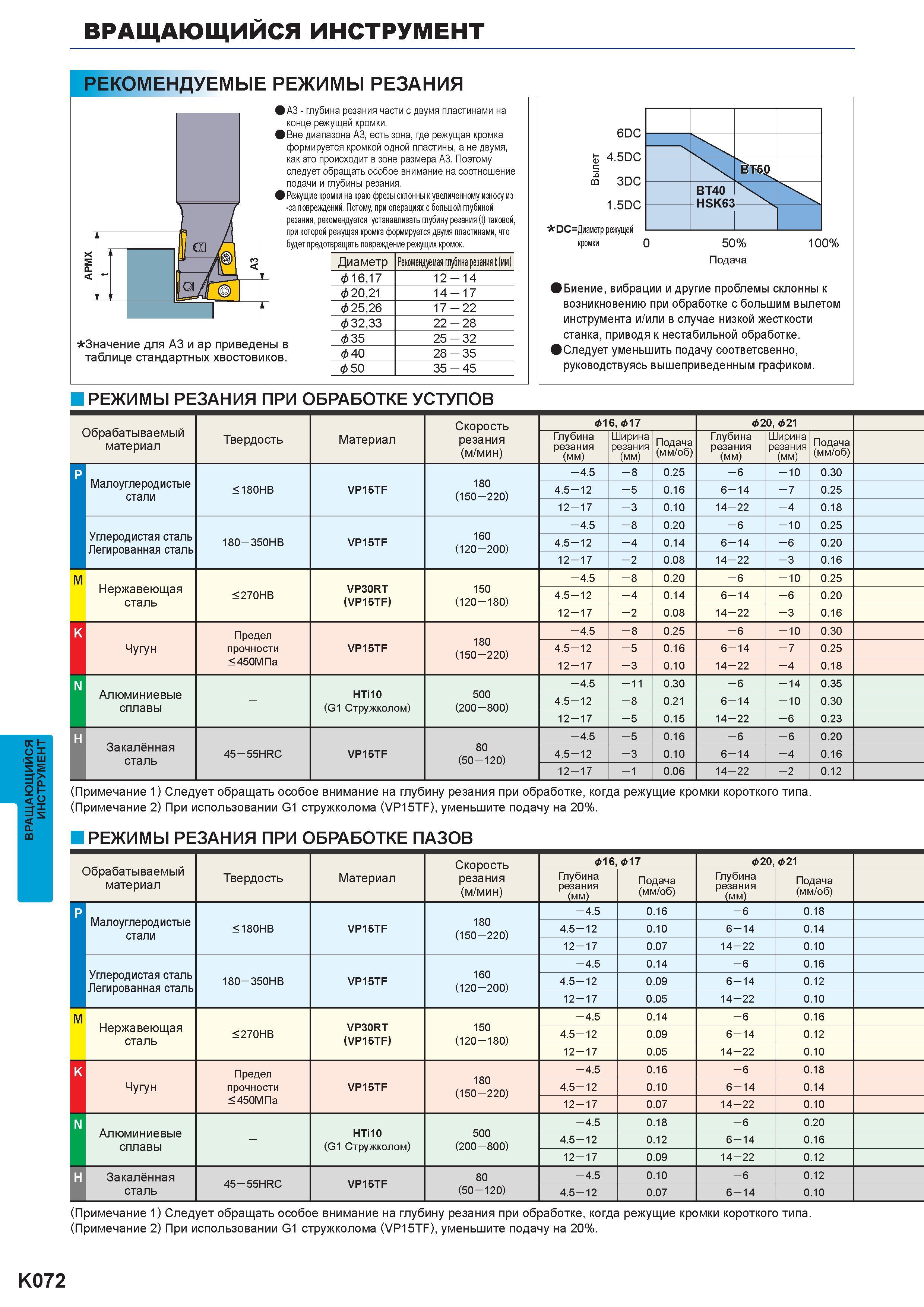

Вращающийся фрезерный инструмент Рекомендуемые режимы резания А3 - глубина резания части с двумя пластинами на конце режущей кромки. Вне диапазона А3, есть зона, где режущая кромка формируется кромкой одной пластины, а не двумя, как это происходит в зоне размера А3. Поэтому следует обращать особое внимание на соотношение подачи и глубины резания. Режущие кромки на краю фрезы склонны к увеличенному износу из -за повреждений. Потому, при операциях с большой глубиной резания, рекомендуется устанавливать глубину резания (t) таковой, при которой режущая кромка формируется двумя пластинами, что будет предотвращать повреждение режущих кромок. Значение для А3 и ар приведены в таблице стандартных хвостовиков. Диаметр Рекомендуемая глубина резания t (мм) & 16,17 12 -14 & 20,21 14 -17 & 25,26 17 - 22 & 32,33 2 2 00 & 35 2 3 1 5 2 & 40 28 - 35 & 50 3 4 сл 6DC fc 4.5DC m 3DC 1.5DC DC=Диаметр режущей кромки 50% Подача 100% Биение, вибрации и другие проблемы склонны к возникновению при обработке с большим вылетом инструмента и/или в случае низкой жесткости станка, приводя к нестабильной обработке. Следует уменьшить подачу соответсвенно, руководствуясь вышеприведенным графиком. Режимы резания ПРИ ОБРАБОТКЕ УСТУПОВ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) & 16, & 17 &20, &21 Глубина резания (мм) Ширина резания (мм) Подача (мм/об) Глубина резания (мм) Ширина резания (мм) Подача (мм/об) . M Малоуглеродистые стали < 180HB VP15TF 180 (150 -220) - 4.5 - 8 0.25 - 6 -10 0.30 4.5 -12 - 5 0.16 6 -14 - 7 0.25 12 -17 - 3 0.10 14 - 22 - 4 0.18 Углеродистая сталь Легированная сталь 180- 350HB VP15TF 160 (120 -200) - 4.5 - 8 0.20 - 6 -10 0.25 4.5 -12 - 4 0.14 6 -14 - 6 0.20 12 -17 - 2 0.08 14 - 22 - 3 0.16 Нержавеющая сталь <270HB VP30RT (VP15TF) 150 (120 -180) - 4.5 - 8 0.20 - 6 -10 0.25 4.5 -12 - 4 0.14 6 -14 - 6 0.20 12 -17 - 2 0.08 14 - 22 - 3 0.16 K Чугун Предел прочности < 450МПа VP15TF 180 (150 -220) - 4.5 - 8 0.25 - 6 -10 0.30 N 4.5 -12 - 5 0.16 6 -14 - 7 0.25 12 -17 - 3 0.10 14 - 22 - 4 0.18 Алюминиевые сплавы - HTi10 (G1 Стружколом) 500 (200 -800) - 4.5 -11 0.30 - 6 -14 0.35 H 4.5 -12 - 8 0.21 6 -14 -10 0.30 12 -17 - 5 0.15 14 - 22 - 6 0.23 Закалённая сталь 45 - 55HRC VP15TF 80 (50 -120) - 4.5 - 5 0.16 - 6 - 6 0.20 4.5 -12 - 3 0.10 6 -14 - 4 0.16 12 -17 -1 0.06 14 - 22 - 2 0.12 5Е fH Р (Примечание 1) Следует обращать особое внимание на глубину резания при обработке, когда режущие кромки короткого типа. (Примечание 2) При использовании G1 стружколома (VP15TF), уменьшите подачу на 20%. Режимы резания ПРИ ОБРАБОТКЕ ПАЗОВ Обрабатываемый материал Твердость Материал Скорость резания (м/мин) & 16, & 17 &20, &21 Глубина резания (мм) Подача (мм/об) Глубина резания (мм) Подача (мм/об) . M Малоуглеродистые стали < 180HB VP15TF 180 (150 -220) - 4.5 0.16 - 6 0.18 4.5 -12 0.10 6 -14 0.14 12 -17 0.07 14 - 22 0.10 Углеродистая сталь Легированная сталь 180- 350HB VP15TF 160 (120 -200) - 4.5 0.14 - 6 0.16 4.5 -12 0.09 6 -14 0.12 12 -17 0.05 14 - 22 0.10 Нержавеющая сталь <270HB VP30RT (VP15TF) 150 (120 -180) - 4.5 0.14 - 6 0.16 4.5 -12 0.09 6 -14 0.12 12 -17 0.05 14 - 22 0.10 K Чугун Предел прочности < 450МПа VP15TF 180 (150 -220) - 4.5 0.16 - 6 0.18 N 4.5 -12 0.10 6 -14 0.14 12 -17 0.07 14 - 22 0.10 Алюминиевые сплавы - HTi10 (G1 Стружколом) 500 (200 -800) - 4.5 0.18 - 6 0.20 H 4.5 -12 0.12 6 -14 0.16 12 -17 0.09 14 - 22 0.12 Закалённая сталь 45 - 55HRC VP15TF 80 (50 -120) - 4.5 0.10 - 6 0.12 4.5 -12 0.07 6 -14 0.10 (Примечание 1) Следует обращать особое внимание на глубину резания при обработке, когда режущие кромки короткого типа. (Примечание 2) При использовании G1 стружколома (VP15TF), уменьшите подачу на 20%. 0 K072
