MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

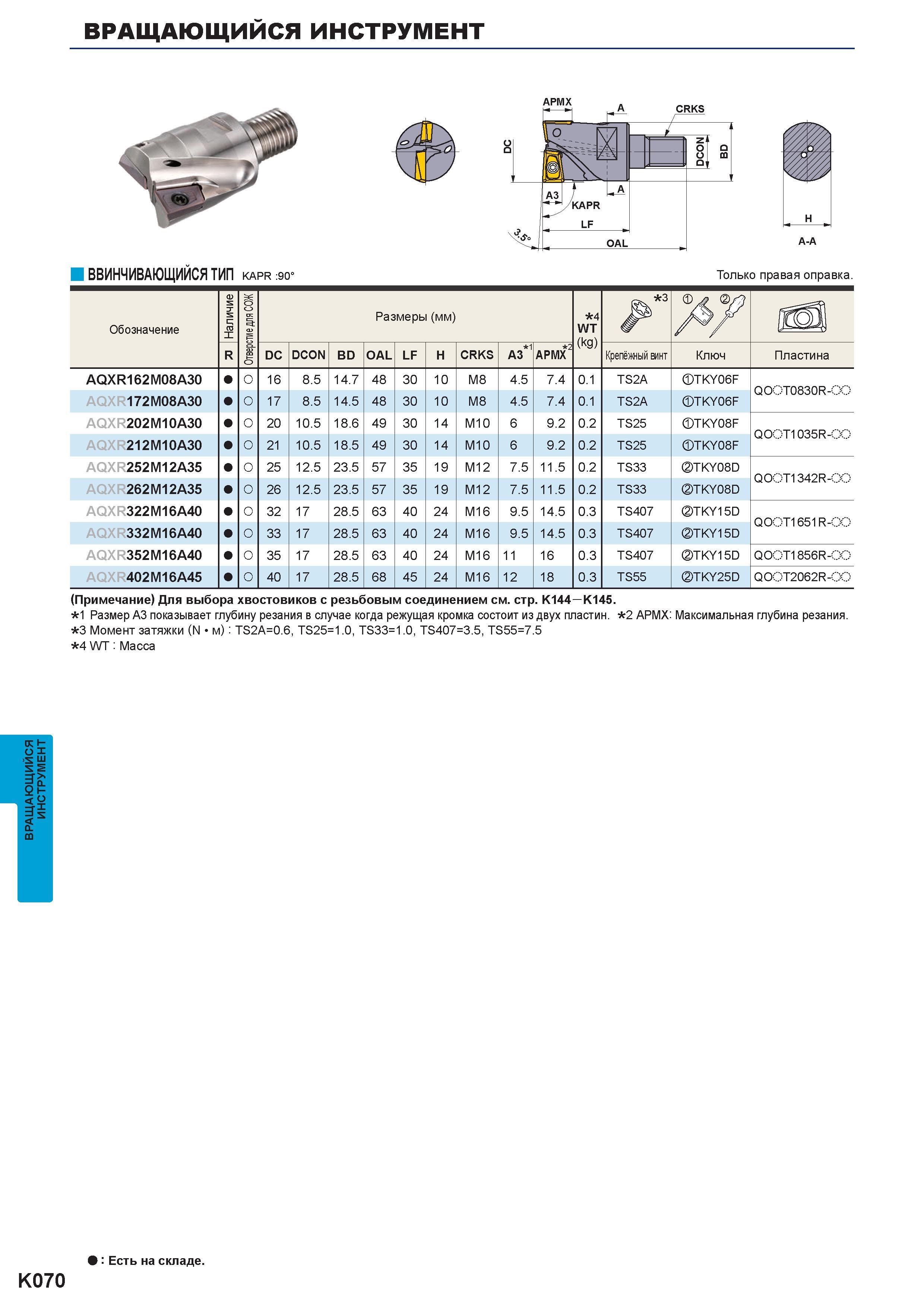

1048 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K070

1048 Вращающийся фрезерный инструмент ВВИНЧИВАЮЩИЙСЯ ТИП KAPR :90° H A-A Только правая оправка Обозначение е и S а X S Размеры (мм) 4 WT (kg) 3 Z A /% Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K070

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K070 1048 Lab2u

Вращающийся фрезерный инструмент ВВИНЧИВАЮЩИЙСЯ ТИП KAPR :90° H A-A Только правая оправка. Обозначение е и S а X S Размеры (мм) 4 WT (kg) 3 Z A /% >7 ess R DC DCON BD OAL LF H CRKS 1 A3 2 APMX Крепёжный винт Ключ Пластина AQXR162M08A30 о 16 8.5 14.7 48 30 10 M8 4.5 7.4 0.1 TS2A ZTKY06F QO0T0830R-00 AQXR172M08A30 о 17 8.5 14.5 48 30 10 M8 4.5 7.4 0.1 TS2A ZTKY06F AQXR202M10A30 о 20 10.5 18.6 49 30 14 M10 6 9.2 0.2 TS25 ZTKY08F QO0T1035R-00 AQXR212M10A30 о 21 10.5 18.5 49 30 14 M10 6 9.2 0.2 TS25 ZTKY08F AQXR252M12A35 о 25 12.5 23.5 57 35 19 M12 7.5 11.5 0.2 TS33 TKY08D QO0T1342R-00 AQXR262M12A35 о 26 12.5 23.5 57 35 19 M12 7.5 11.5 0.2 TS33 TKY08D AQXR322M16A40 о 32 17 28.5 63 40 24 M16 9.5 14.5 0.3 TS407 TKY15D QO0T1651R-00 AQXR332M16A40 о 33 17 28.5 63 40 24 M16 9.5 14.5 0.3 TS407 TKY15D AQXR352M16A40 о 35 17 28.5 63 40 24 M16 11 16 0.3 TS407 TKY15D QO0T1856R-00 AQXR402M16A45 о 40 17 28.5 68 45 24 M16 12 18 0.3 TS55 TKY25D QO0T2062R-00 (Примечание) Для выбора хвостовиков с резьбовым соединением см. стр. K144 K145. 1 Размер А3 показывает глубину резания в случае когда режущая кромка состоит из двух пластин. 2 APMX: Максимальная глубина резания. 3 Момент затяжки (N м) TS2A=0.6, TS25=1.0, TS33=1.0, TS407=3.5, TS55=7.5 4 WT: Масса Есть на складе. K070
