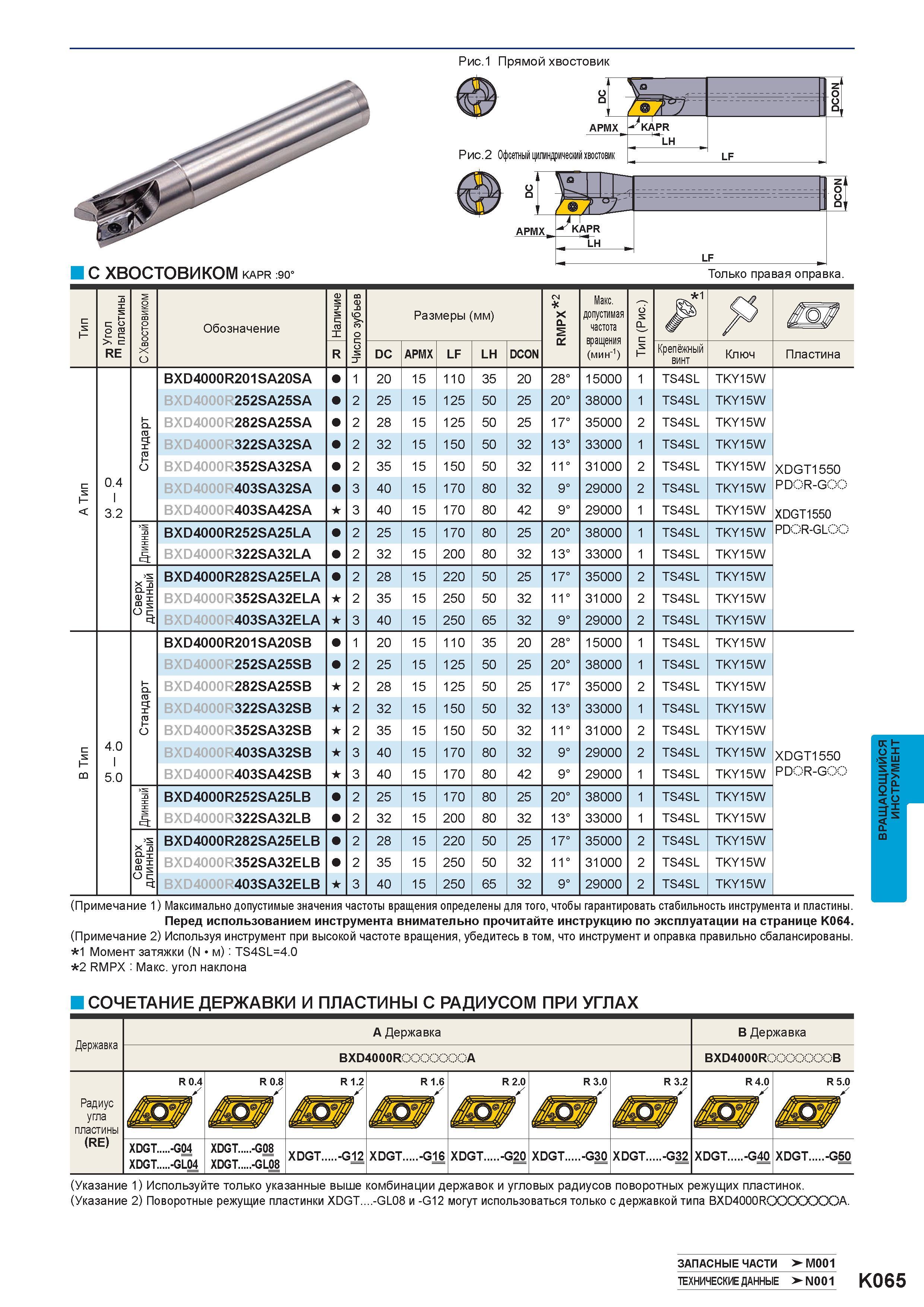

1043 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K065

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K065 1043 Lab2u

Рис.1 Прямой хвостовик 1 rrrf" APMXB Рис.2 Офсетный цилиндрический хвостовик KAPR LH LF г APMX KAPR LH LF СХВОСТОВИКОМ KAPR :90° Только правая оправка. и Т .0 I S 2 S > Е= RE СХвостовиком Обозначение Наличие m е .0 S ZT Размеры (мм) CM X S R Макс. допустимая частота вращения (мин-1) 6 s (Р и я ЙШ R DC APMX LF LH DCON Крепёжный винт Ключ Пластина BXD4000R201SA20SA 1 20 15 110 35 20 28° 15000 1 TS4SL TKY15W BXD4000R252SA25SA 2 25 15 125 50 25 0° 2 38000 1 TS4SL TKY15W Стандарт BXD4000R282SA25SA 2 28 15 125 50 25 17° 35000 2 TS4SL TKY15W BXD4000R322SA32SA 2 32 15 150 50 32 13° 33000 1 TS4SL TKY15W BXD4000R352SA32SA 2 35 15 150 50 32 11° 31000 2 TS4SL TKY15W XDGT1550 A Тип (N О СО BXD4000R403SA32SA 3 40 15 170 80 32 9° 29000 2 TS4SL TKY15W PDOR-GOO BXD4000R403SA42SA 3 40 15 170 80 42 9° 29000 1 TS4SL TKY15W XDGT1550 Длинный BXD4000R252SA25LA 2 25 15 170 80 25 20° 38000 1 TS4SL TKY15W PDOR-GLOO BXD4000R322SA32LA 2 32 15 200 80 32 13° 33000 1 TS4SL TKY15W Сверхдлинный BXD4000R282SA25ELA 2 28 15 220 50 25 17° 35000 2 TS4SL TKY15W BXD4000R352SA32ELA 2 35 15 250 50 32 11° 31000 2 TS4SL TKY15W BXD4000R403SA32ELA 3 40 15 250 65 32 9° 29000 2 TS4SL TKY15W BXD4000R201SA20SB 1 20 15 110 35 20 28° 15000 1 TS4SL TKY15W BXD4000R252SA25SB 2 25 15 125 50 25 0° 2 38000 1 TS4SL TKY15W Стандарт BXD4000R282SA25SB 2 28 15 125 50 25 17° 35000 2 TS4SL TKY15W BXD4000R322SA32SB 2 32 15 150 50 32 13° 33000 1 TS4SL TKY15W BXD4000R352SA32SB 2 35 15 150 50 32 11° 31000 2 TS4SL TKY15W B Тип 4.0 1 5.0 BXD4000R403SA32SB 3 40 15 170 80 32 9° 29000 2 TS4SL TKY15W XDGT1550 BXD4000R403SA42SB 3 40 15 170 80 42 9° 29000 1 TS4SL TKY15W PDOR-GOO Длинный BXD4000R252SA25LB 2 25 15 170 80 25 20° 38000 1 TS4SL TKY15W BXD4000R322SA32LB 2 32 15 200 80 32 13° 33000 1 TS4SL TKY15W Сверхдлинный BXD4000R282SA25ELB 2 28 15 220 50 25 17° 35000 2 TS4SL TKY15W BXD4000R352SA32ELB 2 35 15 250 50 32 11° 31000 2 TS4SL TKY15W BXD4000R403SA32ELB 3 40 15 250 65 32 9° 29000 2 TS4SL TKY15W (Примечание 1) Максимально допустимые значения частоты вращения определены для того, чтобы гарантировать стабильность инструмента и пластины. Перед использованием инструмента внимательно прочитайте инструкцию по эксплуатации на странице K064. (Примечание 2) Используя инструмент при высокой частоте вращения, убедитесь в том, что инструмент и оправка правильно сбалансированы. 1 Момент затяжки (N м): TS4SL=4.0 2 RMPX Макс. угол наклона СОЧЕТАНИЕ Державки И Пластины сменные С РАДИУСОМ ПРИ УГЛАХ Державка A Державка B Державка BXD4000R0000000A BXD4000R0000000B Радиус угла пластины (RE) R 0.4 / R 0.8 / R 1.2 / R 1.6 / R 2.0 / R 3.0 / R 3.2 / R4.0 / R 5.0 / мш jgf /ЩуЩ МШ ШЁШ ШШ XDGT -G04 XDGT -GL04 XDGT -G08 XDGT -GL08 XDGT -G12 XDGT -G16 XDGT -G20 XDGT -G30 XDGT -G32 XDGT -G40 XDGT -G50 (Указание 1) Используйте только указанные выше комбинации державок и угловых радиусов поворотных режущих пластинок. (Указание 2) Поворотные режущие пластинки XDGT -GL08 и -G12 могут использоваться только с державкой типа BXD4000RCXXXXX>OA. Запасные части >- M001 Краткое руководство по металлообработке на станках >-N001 K065 Вращающийся фрезерный инструмент
