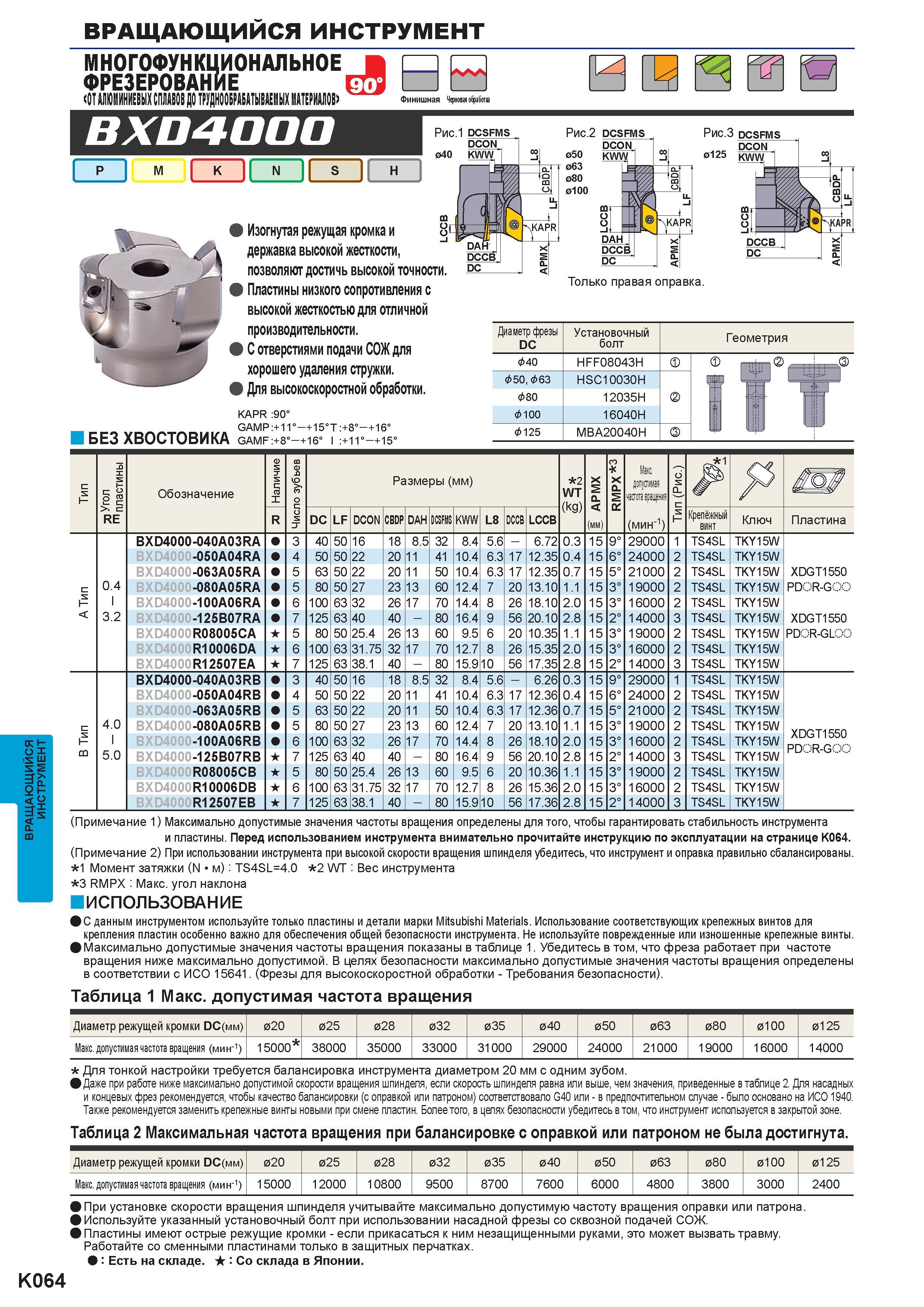

Вращающийся фрезерный инструмент МНОГОФУНКЦИОНАЛЬНОЕ 1И1 ФРЕЗЕРОВАНИЕ <ОТ АЛЮМИНИЕВЫХ СПЛАВОВ ДО ТРУДНООБРАБАТЫВАЕМЫХ МАТЕРИАЛОВ е5 В 0 Финишная Черновая обработка Ш\ О Рис.1 DCSFMS DCON 040 Изогнутая режущая кромка и державка высокой жесткости, позволяют достичь высокой точности. Пластины низкого сопротивления с высокой жесткостью для отличной производительности. С отверстиями подачи СОЖ для хорошего удаления стружки. Для высокоскоростной обработки. KAPR :90° GAMP:+11°-+15°T :+8°-+16° БЕЗ ХВОСТОВИКА gamf:+8°-+16° i +11°-+15° Рис.2 DCSFMS DCON 050 063 080 0100 Рис.3 DCSFMS 0125 Только правая оправка. Диаметр фрезы DC Установочный болт Геометрия & 40 & 50, & 63 & 80 & 100 HFF08043H HSC10030H 12035H 16040H x & 125 MBA20040H и Т ы S лс 2 с >. с RE Обозначение и S с га I m .0 i 0 С о s ZT Размеры (мм) 2 WT (kg) X s < (мм) 3 X S R Макс. допустимая с. s (Р и 1 £5 fimt частота вращения / R DC LF DCON CBDP DAH DCSFMS KWW L8 DCCB LCCB (мин-1) Крепёжный винт Ключ Пластина BXD4000-040A03RA 3 40 50 16 18 8.5 32 8.4 5.6 - 6.72 0.3 15 9° 29000 1 TS4SL TKY15W BXD4000-050A04RA 4 50 50 22 20 11 41 10.4 6.3 17 12.35 0.4 15 6° 24000 2 TS4SL TKY15W BXD4000-063A05RA 5 63 50 22 20 11 50 10.4 6.3 17 12.35 0.7 15 5° 21000 2 TS4SL TKY15W XDGT1550 A Тип 0.4 BXD4000-080A05RA 5 80 50 27 23 13 60 12.4 7 20 13.10 1.1 15 3° 19000 2 TS4SL TKY15W PDGR-GGG 1 BXD4000-100A06RA 6 100 63 32 26 17 70 14.4 8 26 18.10 2.0 15 3° 16000 2 TS4SL TKY15W 3.2 BXD4000-125B07RA 7 125 63 40 40 - 80 16.4 9 56 20.10 2.8 15 2° 14000 3 TS4SL TKY15W XDGT1550 BXD4000R08005CA 5 80 50 25.4 26 13 60 9.5 6 20 10.35 1.1 15 3° 19000 2 TS4SL TKY15W PDGR-GLGG BXD4000R10006DA 6 100 63 31.75 32 17 70 12.7 8 26 15.35 2.0 15 3° 16000 2 TS4SL TKY15W BXD4000R12507EA 7 125 63 38.1 40 - 80 15.9 10 56 17.35 2.8 15 2° 14000 3 TS4SL TKY15W BXD4000-040A03RB 3 40 50 16 18 8.5 32 8.4 5.6 - 6.26 0.3 15 9° 29000 1 TS4SL TKY15W BXD4000-050A04RB 4 50 50 22 20 11 41 10.4 6.3 17 12.36 0.4 15 6° 24000 2 TS4SL TKY15W BXD4000-063A05RB 5 63 50 22 20 11 50 10.4 6.3 17 12.36 0.7 15 5° 21000 2 TS4SL TKY15W B Тип 4.0 BXD4000-080A05RB 5 80 50 27 23 13 60 12.4 7 20 13.10 1.1 15 3° 19000 2 TS4SL TKY15W XDGT1550 PDGR-GGG 1 BXD4000-100A06RB 6 100 63 32 26 17 70 14.4 8 26 18.10 2.0 15 3° 16000 2 TS4SL TKY15W 5.0 BXD4000-125B07RB 7 125 63 40 40 - 80 16.4 9 56 20.10 2.8 15 2° 14000 3 TS4SL TKY15W BXD4000R08005CB 5 80 50 25.4 26 13 60 9.5 6 20 10.36 1.1 15 3° 19000 2 TS4SL TKY15W BXD4000R10006DB 6 100 63 31.75 32 17 70 12.7 8 26 15.36 2.0 15 3° 16000 2 TS4SL TKY15W BXD4000R12507EB 7 125 63 38.1 40 - 80 15.9 10 56 17.36 2.8 15 2° 14000 3 TS4SL TKY15W (Примечание 1) Максимально допустимые значения частоты вращения определены для того, чтобы гарантировать стабильность инструмента и пластины. Перед использованием инструмента внимательно прочитайте инструкцию по эксплуатации на странице K064. (Примечание 2) При использовании инструмента при высокой скорости вращения шпинделя убедитесь, что инструмент и оправка правильно сбалансированы. 1 Момент затяжки (N м): TS4SL=4.0 2 WT Вес инструмента 3 RMPX Макс. угол наклона ИСПОЛЬЗОВАНИЕ С данным инструментом используйте только пластины и детали марки Mitsubishi Materials. Использование соответствующих крепежных винтов для крепления пластин особенно важно для обеспечения общей безопасности инструмента. Не используйте поврежденные или изношенные крепежные винты. Максимально допустимые значения частоты вращения показаны в таблице 1. Убедитесь в том, что фреза работает при частоте вращения ниже максимально допустимой. В целях безопасности максимально допустимые значения частоты вращения определены в соответствии с ИСО 15641. (Фрезы для высокоскоростной обработки - Требования безопасности). Таблица 1 Макс. допустимая частота вращения Диаметр режущей кромки DC ) 020 025 028 032 035 040 050 063 080 0100 0125 Макс. допустимая частота вращения (мин-1) 15000 38000 35000 33000 31000 29000 24000 21000 19000 16000 14000 Для тонкой настройки требуется балансировка инструмента диаметром 20 мм с одним зубом. Даже при работе ниже максимально допустимой скорости вращения шпинделя, если скорость шпинделя равна или выше, чем значения, приведенные в таблице 2. Для насадных и концевых фрез рекомендуется, чтобы качество балансировки (с оправкой или патроном) соответствовало G40 или - в предпочтительном случае - было основано на ИС01940. Также рекомендуется заменить крепежные винты новыми при смене пластин. Более того, в целях безопасности убедитесь в том, что инструмент используется в закрытой зоне. Таблица 2 Максимальная частота вращения при балансировке с оправкой или патроном не была достигнута. Диаметр режущей кромки DC ) 020 025 028 032 035 040 050 063 080 0100 0125 Макс. допустимая частота вращения (мин-1) 15000 12000 10800 9500 8700 7600 6000 4800 3800 3000 2400 При установке скорости вращения шпинделя учитывайте максимально допустимую частоту вращения оправки или патрона. Используйте указанный установочный болт при использовании насадной фрезы со сквозной подачей СОЖ. Пластины имеют острые режущие кромки - если прикасаться к ним незащищенными руками, это может вызвать травму. Работайте со сменными пластинами только в защитных перчатках. Есть на складе. Со склада в Японии. K064
