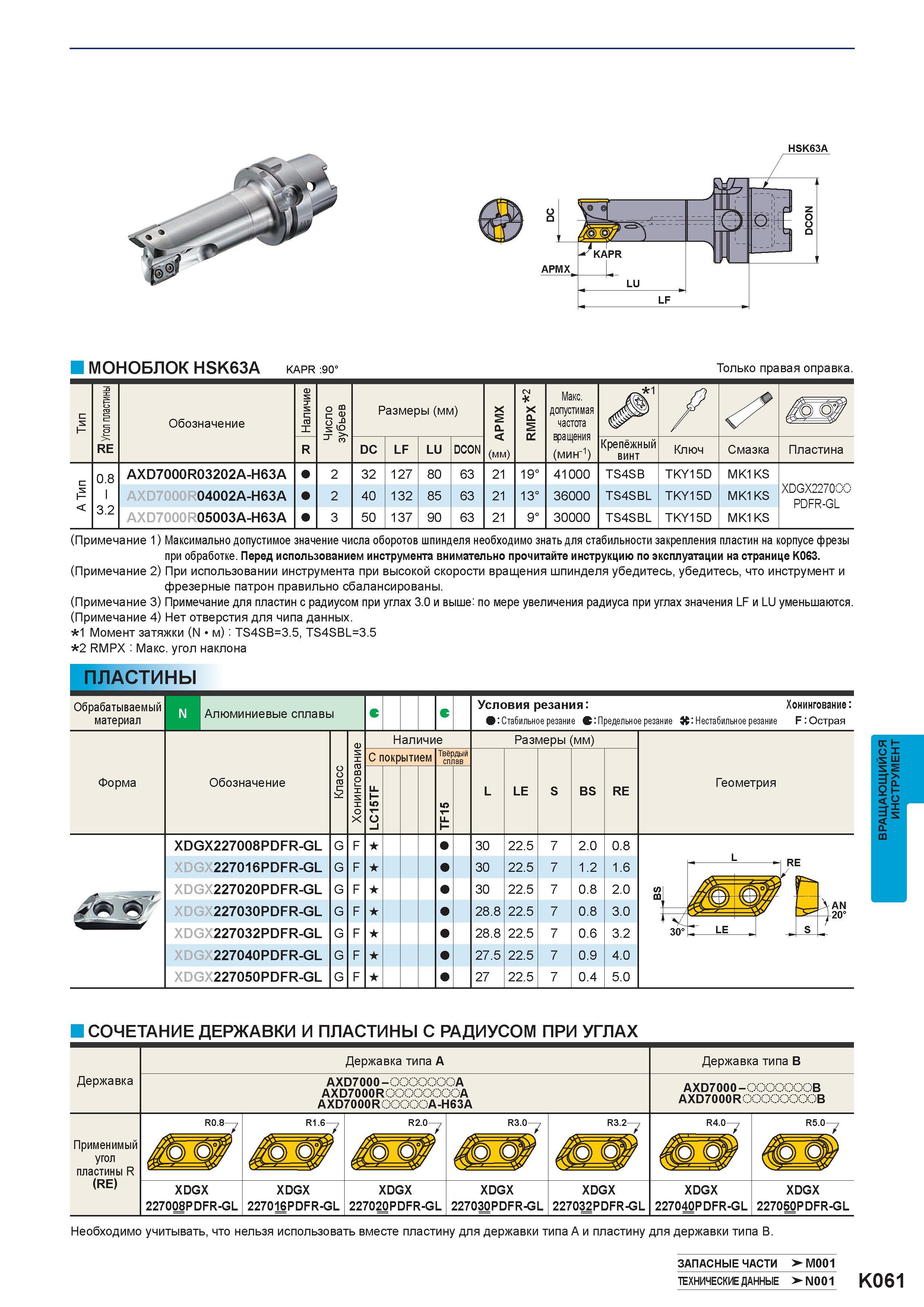

HSK63A APMX KAPR МОНОБЛОК HSK63A KAPR :90° Только правая оправка. и Т а 1 о С RE Обозначение Наличие Число зубьев Размеры (мм) X s < (мм) RMPX 2 Макс. допустимая частота вращения (мин-1) / R DC LF LU DCON Крепёжный винт Ключ Смазка Пластина A Тип 0.8 AXD7000R03202A-H63A 2 32 127 80 63 21 19° 41000 TS4SB TKY15D MK1KS XDGX227000 PDFR-GL 1 3.2 AXD7000R04002A-H63A 2 40 132 85 63 21 13° 36000 TS4SBL TKY15D MK1KS AXD7000R05003A-H63A 3 50 137 90 63 21 9° 30000 TS4SBL TKY15D MK1KS (Примечание 1) Максимально допустимое значение числа оборотов шпинделя необходимо знать для стабильности закрепления пластин на корпусе фрезы при обработке. Перед использованием инструмента внимательно прочитайте инструкцию по эксплуатации на странице K063. (Примечание 2) При использовании инструмента при высокой скорости вращения шпинделя убедитесь, убедитесь, что инструмент и фрезерные патрон правильно сбалансированы. (Примечание 3) Примечание для пластин с радиусом при углах 3.0 и выше: по мере увеличения радиуса при углах значения LF и LU уменьшаются. (Примечание 4) Нет отверстия для чипа данных. 1 Момент затяжки (N м): TS4SB=3.5, TS4SBL=3.5 2 RMPX Макс. угол наклона Пластины сменные Обрабатываемый материал Алюминиевые сплавы Форма Обозначение х Наличие С покрытием ТвсВ'й Условия резания: Хонингование: в: Стабильное резание С: Предельное резание Ж: Нестабильное резание F: Острая Размеры (мм) LE BS RE Геометрия XDGX227008PDFR-GL XDGX227016PDFR-GL XDGX227020PDFR-GL XDGX227030PDFR-GL XDGX227032PDFR-GL XDGX227040PDFR-GL XDGX227050PDFR-GL 30 30 30 22.5 22.5 22.5 28.8 22.5 28.8 22.5 27.5 22.5 27 22.5 2.0 1.2 0.8 0.8 0.6 0.9 0.4 0.8 1.6 2.0 3.0 3.2 4.0 5.0 RE AN 20° N СОЧЕТАНИЕ Державки И Пластины сменные С РАДИУСОМ ПРИ УГЛАХ Державка Державка типа А Державка типа В AXD7000- .. A AXD7000R A AXD7000R A-H63A AXD7000- B AXD7000R B Применимый угол пластины R (RE) R0.8-J R1.6-7 R2.0- 7 R30- R3.2- R4.0- R5.0V А < b c 1 - XDGX 227008PDFR-GL XDGX 227016PDFR-GL XDGX 227020PDFR-GL XDGX 227030PDFR-GL XDGX 227032PDFR-GL XDGX 227040PDFR-GL XDGX 227050PDFR-GL Необходимо учитывать, что нельзя использовать вместе пластину для державки типа A и пластину для державки типа B. Запасные части >>M001 Краткое руководство по металлообработке на станках >-N001 K061 Вращающийся фрезерный инструмент
