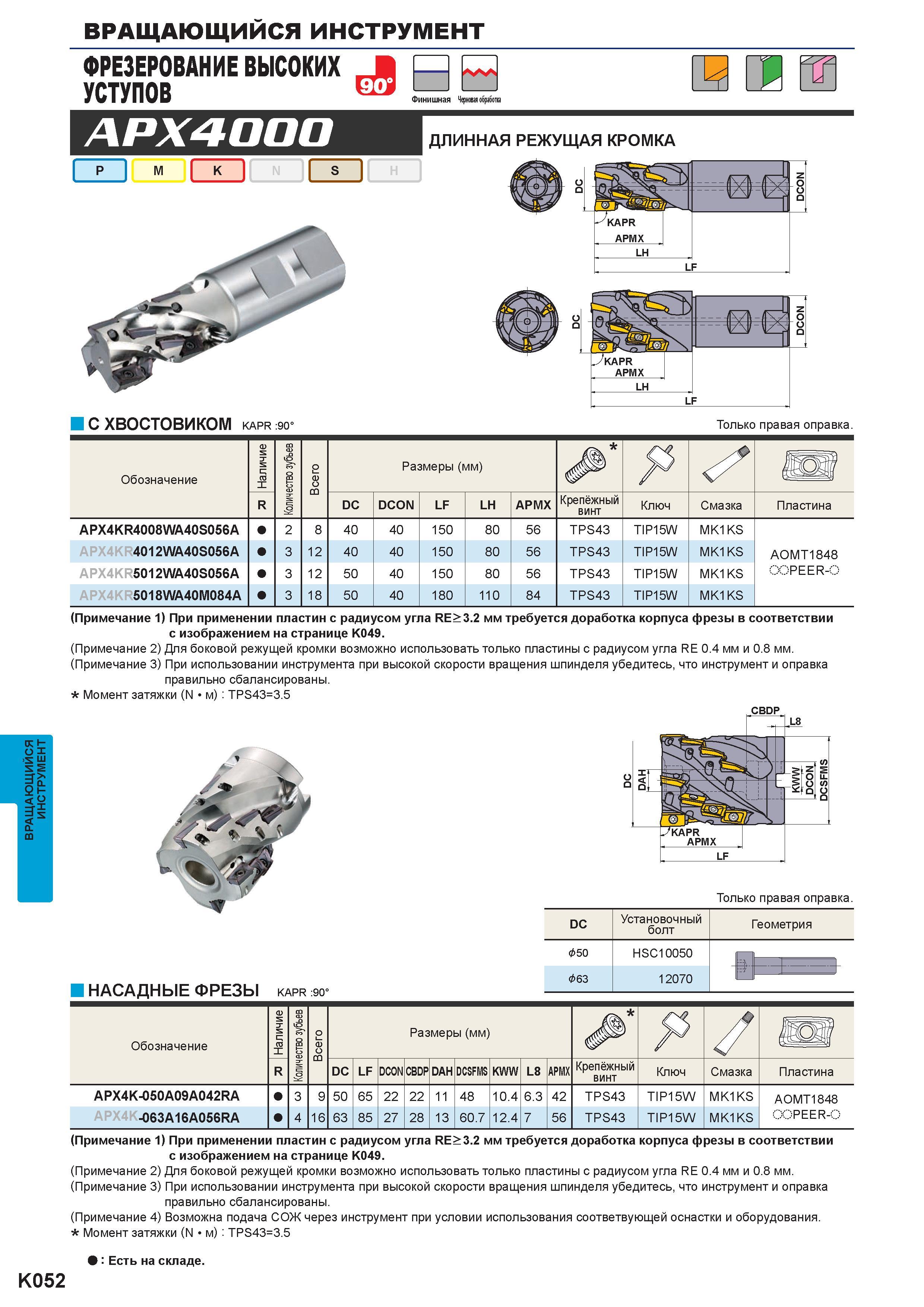

Вращающийся фрезерный инструмент ФРЕЗЕРОВАНИЕ ВЫСОКИХ П П УСТУПОВ W APX4000 Финишная Черновая обработка P M K I N 1 S 1 H I ДЛИННАЯ РЕЖУЩАЯ КРОМКА / \/ z о /ч Н о а LF С ХВОСТОВИКОМ KAPR :90° Только правая оправка. Обозначение Наличие Количество зубьев 2 е с со Размеры (мм) я ini R DC DCON LF LH APMX Крепёжный винт Ключ Смазка Пластина APX4KR4008WA40S056A 2 8 40 40 150 80 56 TPS43 TIP15W MK1KS APX4KR4012WA40S056A 3 12 40 40 150 80 56 TPS43 TIP15W MK1KS АОМТ1848 APX4KR5012WA40S056A 3 12 50 40 150 80 56 TPS43 TIP15W MK1KS OOPEER-O APX4KR5018WA40M084A 3 18 50 40 180 110 84 TPS43 TIP15W MK1KS (Примечание 1) При применении пластин с радиусом угла RE>3.2 мм требуется доработка корпуса фрезы в соответствии с изображением на странице K049. (Примечание 2) Для боковой режущей кромки возможно использовать только пластины с радиусом угла RE 0.4 мм и 0.8 мм. (Примечание 3) При использовании инструмента при высокой скорости вращения шпинделя убедитесь, что инструмент и оправка правильно сбалансированы. Момент затяжки (N м) TPS43=3.5 CBDP Только правая оправка. НАСАДНЫЕ ФРЕЗЫ KAPR :90° DC Установочный болт Геометрия & 50 HSC10050 t 4- & 63 12070 Обозначение Размеры (мм) DC LF DCON CBDP DAH DCSFMS KWW L8 APMX Крепёжный винт Ключ Смазка Пластина APX4K-050A09A042RA APX4K-063A16A056RA 50 65 63 85 22 22 27 28 48 60.7 10.4 6.3 12.4 7 TPS43 TPS43 TIP15W TIP15W MK1KS MK1KS АОМТ1848 OOPEER-O (Примечание 1) При применении пластин с радиусом угла RE>3.2 мм требуется доработка корпуса фрезы в соответствии с изображением на странице K049. (Примечание 2) Для боковой режущей кромки возможно использовать только пластины с радиусом угла RE 0.4 мм и 0.8 мм. (Примечание 3) При использовании инструмента при высокой скорости вращения шпинделя убедитесь, что инструмент и оправка правильно сбалансированы. (Примечание 4) Возможна подача СОЖ через инструмент при условии использования соответвующей оснастки и оборудования. Момент затяжки (N м) TPS43=3.5 Есть на складе. K052
