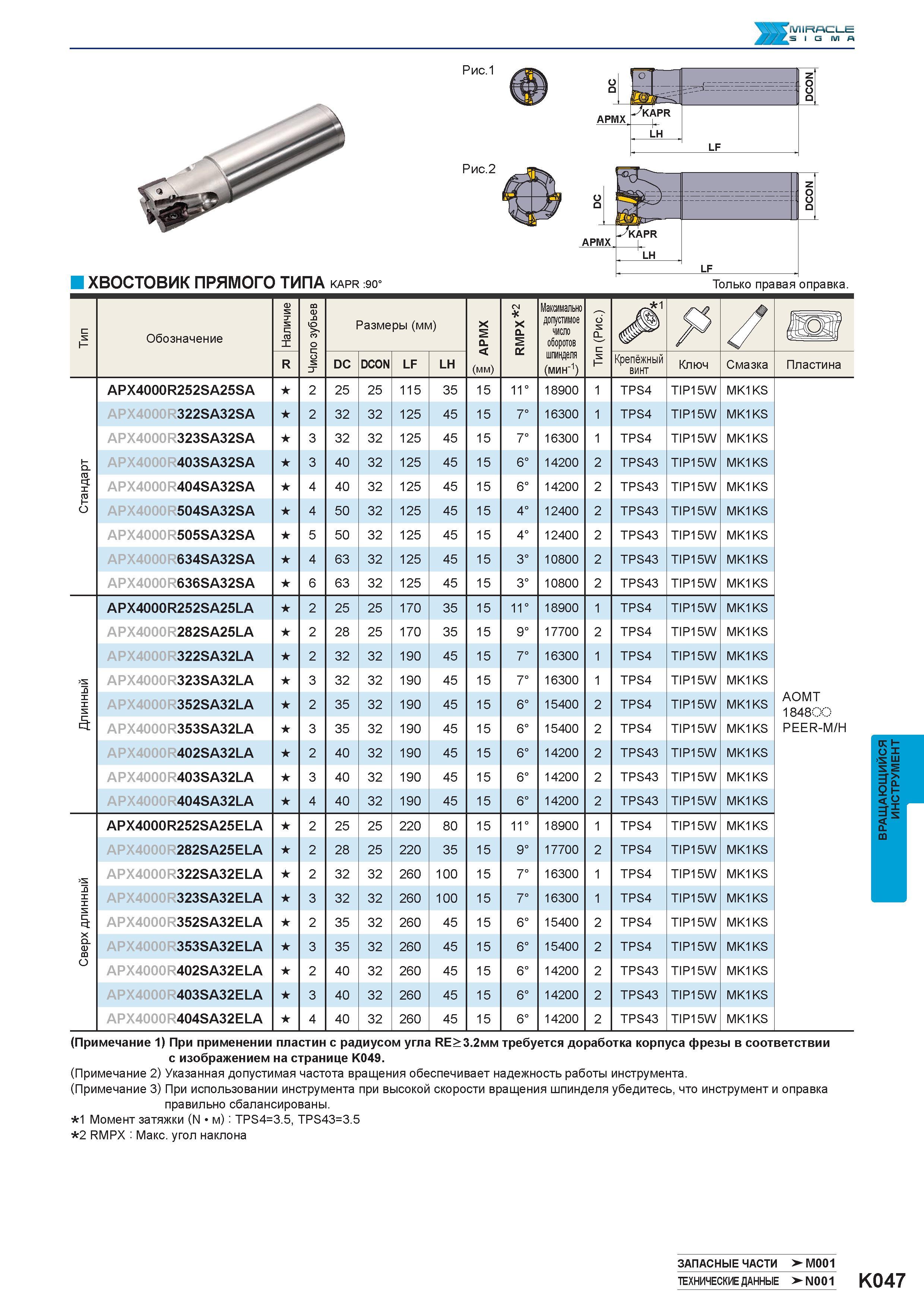

Г MIRACLE I (VI A Рис.1 О DCON APMX KAPR и LH LF Рис.2 ХВОСТОВИК ПРЯМОГО ТИПА KAPR :90 LF Только правая оправка. и Т Обозначение Наличие Число зубьев Размеры (мм) X M < (мм) X M R Максимально допустимое число оборотов о s (Р и я / R DC DCON LF LH шпинделя (мин-1) Крепёжный винт Ключ Смазка APX4000R252SA25SA 2 25 25 115 35 15 11° 18900 1 TPS4 TIP15W MK1KS APX4000R322SA32SA 2 32 32 125 45 15 7° 16300 1 TPS4 TIP15W MK1KS APX4000R323SA32SA 3 32 32 125 45 15 7° 16300 1 TPS4 TIP15W MK1KS Стандарт APX4000R403SA32SA 3 40 32 125 45 15 6° 14200 2 TPS43 TIP15W MK1KS APX4000R404SA32SA 4 40 32 125 45 15 6° 14200 2 TPS43 TIP15W MK1KS APX4000R504SA32SA 4 50 32 125 45 15 4° 12400 2 TPS43 TIP15W MK1KS APX4000R505SA32SA 5 50 32 125 45 15 4° 12400 2 TPS43 TIP15W MK1KS APX4000R634SA32SA 4 63 32 125 45 15 3° 10800 2 TPS43 TIP15W MK1KS APX4000R636SA32SA 6 63 32 125 45 15 3° 10800 2 TPS43 TIP15W MK1KS APX4000R252SA25LA 2 25 25 170 35 15 11° 18900 1 TPS4 TIP15W MK1KS APX4000R282SA25LA 2 28 25 170 35 15 9° 17700 2 TPS4 TIP15W MK1KS APX4000R322SA32LA 2 32 32 190 45 15 7° 16300 1 TPS4 TIP15W MK1KS Длинный APX4000R323SA32LA 3 32 32 190 45 15 7° 16300 1 TPS4 TIP15W MK1KS APX4000R352SA32LA 2 35 32 190 45 15 6° 15400 2 TPS4 TIP15W MK1KS APX4000R353SA32LA 3 35 32 190 45 15 6° 15400 2 TPS4 TIP15W MK1KS APX4000R402SA32LA 2 40 32 190 45 15 6° 14200 2 TPS43 TIP15W MK1KS APX4000R403SA32LA 3 40 32 190 45 15 6° 14200 2 TPS43 TIP15W MK1KS APX4000R404SA32LA 4 40 32 190 45 15 6° 14200 2 TPS43 TIP15W MK1KS APX4000R252SA25ELA 2 25 25 220 80 15 11° 18900 1 TPS4 TIP15W MK1KS APX4000R282SA25 ELA 2 28 25 220 35 15 9° 17700 2 TPS4 TIP15W MK1KS Сверхдлинный APX4000R322SA32 ELA 2 32 32 260 100 15 7° 16300 1 TPS4 TIP15W MK1KS APX4000R323SA32 ELA 3 32 32 260 100 15 7° 16300 1 TPS4 TIP15W MK1KS APX4000R352SA32 ELA 2 35 32 260 45 15 6° 15400 2 TPS4 TIP15W MK1KS APX4000R353SA32 ELA 3 35 32 260 45 15 6° 15400 2 TPS4 TIP15W MK1KS APX4000R402SA32 ELA 2 40 32 260 45 15 6° 14200 2 TPS43 TIP15W MK1KS APX4000R403SA32 ELA 3 40 32 260 45 15 6° 14200 2 TPS43 TIP15W MK1KS APX4000R404SA32 ELA 4 40 32 260 45 15 6° 14200 2 TPS43 TIP15W MK1KS Пластина AOMT 184800 PEER-M/H (Примечание 1) При применении пластин с радиусом угла RE>3.2мм требуется доработка корпуса фрезы в соответствии с изображением на странице K049. (Примечание 2) Указанная допустимая частота вращения обеспечивает надежность работы инструмента. (Примечание 3) При использовании инструмента при высокой скорости вращения шпинделя убедитесь, что инструмент и оправка правильно сбалансированы. 1 Момент затяжки (N м): TPS4=3.5, TPS43=3.5 2 RMPX Макс. угол наклона Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 K047 Вращающийся фрезерный инструмент
