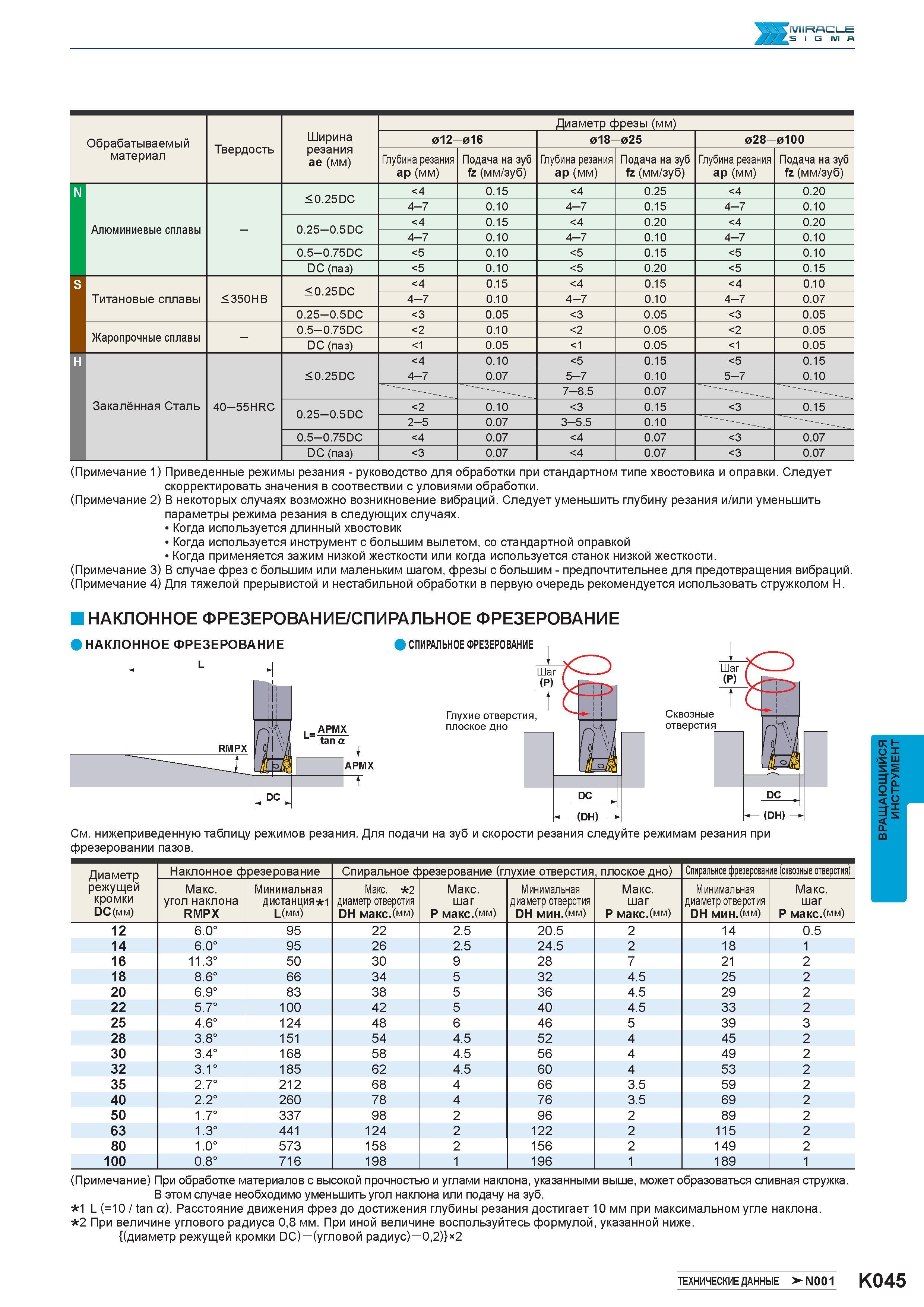

ilV1IRACI E Диаметр фрезы (мм) Обрабатываемый материал Твердость Ширина 012- -016 018- -025 028- 0100 резания ae (мм) Гпубина резания ap (мм) Подача на зуб fz (мм/зуб) Глубина резания ap (мм) Подача на зуб fz (мм/зуб) Глубина резания ap (мм) Подача на зуб fz (мм/зуб) < 0.25DC <4 0.15 <4 0.25 <4 0.20 4-7 0.10 4-7 0.15 4-7 0.10 Алюминиевые сплавы 0.25-0.5DC <4 0.15 <4 0.20 <4 0.20 4-7 0.10 4-7 0.10 4-7 0.10 0.5-0.75DC <5 0.10 <5 0.15 <5 0.10 DC (паз) <5 0.10 <5 0.20 <5 0.15 < 0.25DC <4 0.15 <4 0.15 <4 0.10 Титановые сплавы < 350HB 4-7 0.10 4-7 0.10 4-7 0.07 0.25-0.5DC <3 0.05 <3 0.05 <3 0.05 Жаропрочные сплавы 0.5-0.75DC <2 0.10 <2 0.05 <2 0.05 DC (паз) <1 0.05 <1 0.05 <1 0.05 H <4 0.10 <5 0.15 <5 0.15 < 0.25DC 4-7 0.07 5-7 0.10 5-7 0.10 7-8.5 0.07 Закалённая Сталь 40-55HRC 0.25-0.5DC <2 0.10 <3 0.15 <3 0.15 2 - 0.07 3-5.5 0.10 0.5-0.75DC <4 0.07 <4 0.07 <3 0.07 DC (паз) <3 0.07 <4 0.07 <3 0.07 (Примечание 1) Приведенные режимы резания - руководство для обработки при стандартном типе хвостовика и оправки. Следует скорректировать значения в соотвествии с уловиями обработки. (Примечание 2) В некоторых случаях возможно возникновение вибраций. Следует уменьшить глубину резания и/или уменьшить параметры режима резания в следующих случаях. Когда используется длинный хвостовик Когда используется инструмент с большим вылетом, со стандартной оправкой Когда применяется зажим низкой жесткости или когда используется станок низкой жесткости. (Примечание 3) В случае фрез с большим или маленьким шагом, фрезы с большим - предпочтительнее для предотвращения вибраций. (Примечание 4) Для тяжелой прерывистой и нестабильной обработки в первую очередь рекомендуется использовать стружколом H. НАКЛОННОЕ ФРЕЗЕРОВАНИЕ/СПИРАЛЬНОЕ ФРЕЗЕРОВАНИЕ НАКЛОННОЕ ФРЕЗЕРОВАНИЕ См. нижеприведенную таблицу режимов резания. Для подачи на зуб и скорости резания следуйте режимам резания при фрезеровании пазов. Диаметр режущей кромки DC ivi) Наклонное фрезерование Спиральное фрезерование (глухие отверстия, плоское дно) Спиральное фрезерование (сквозные отверстия) Макс. угол наклона RMPX Минимальная дистанция 1 LCnn) Макс. 2 диаметр отверстия DH макс.(мм) Макс. шаг P макс.(мм) Минимальная диаметр отверстия DH мин.(мм) Макс. шаг P макс.(мм) Минимальная диаметр отверстия DH мин.(мм) Макс. шаг P макс.(мм) 12 6.0° 95 22 2.5 20.5 2 14 0.5 14 6.0° 95 26 2.5 24.5 2 18 1 16 11.3° 50 30 9 28 7 21 2 18 8.6° 66 34 5 32 4.5 25 2 20 6.9° 83 38 5 36 4.5 29 2 22 5.7° 100 42 5 40 4.5 33 2 25 4.6° 124 48 6 46 5 39 3 28 3.8° 151 54 4.5 52 4 45 2 30 3.4° 168 58 4.5 56 4 49 2 32 3.1° 185 62 4.5 60 4 53 2 35 2.7° 212 68 4 66 3.5 59 2 40 2.2° 260 78 4 76 3.5 69 2 50 1.7° 337 98 2 96 2 89 2 63 1.3° 441 124 2 122 2 115 2 80 1.0° 573 158 2 156 2 149 2 100 0.8° 716 198 1 196 1 189 1 (Примечание) При обработке материалов с высокой прочностью и углами наклона, указанными выше, может образоваться сливная стружка. В этом случае необходимо уменьшить угол наклона или подачу на зуб. 1 L (=10 / tan а). Расстояние движения фрез до достижения глубины резания достигает 10 мм при максимальном угле наклона. 2 При величине углового радиуса 0,8 мм. При иной величине воспользуйтесь формулой, указанной ниже. (диаметр режущей кромки DC) - (угловой радиус) - 0,2) 2 Краткое руководство по металлообработке на станках >-N001 K045 Вращающийся фрезерный инструмент
