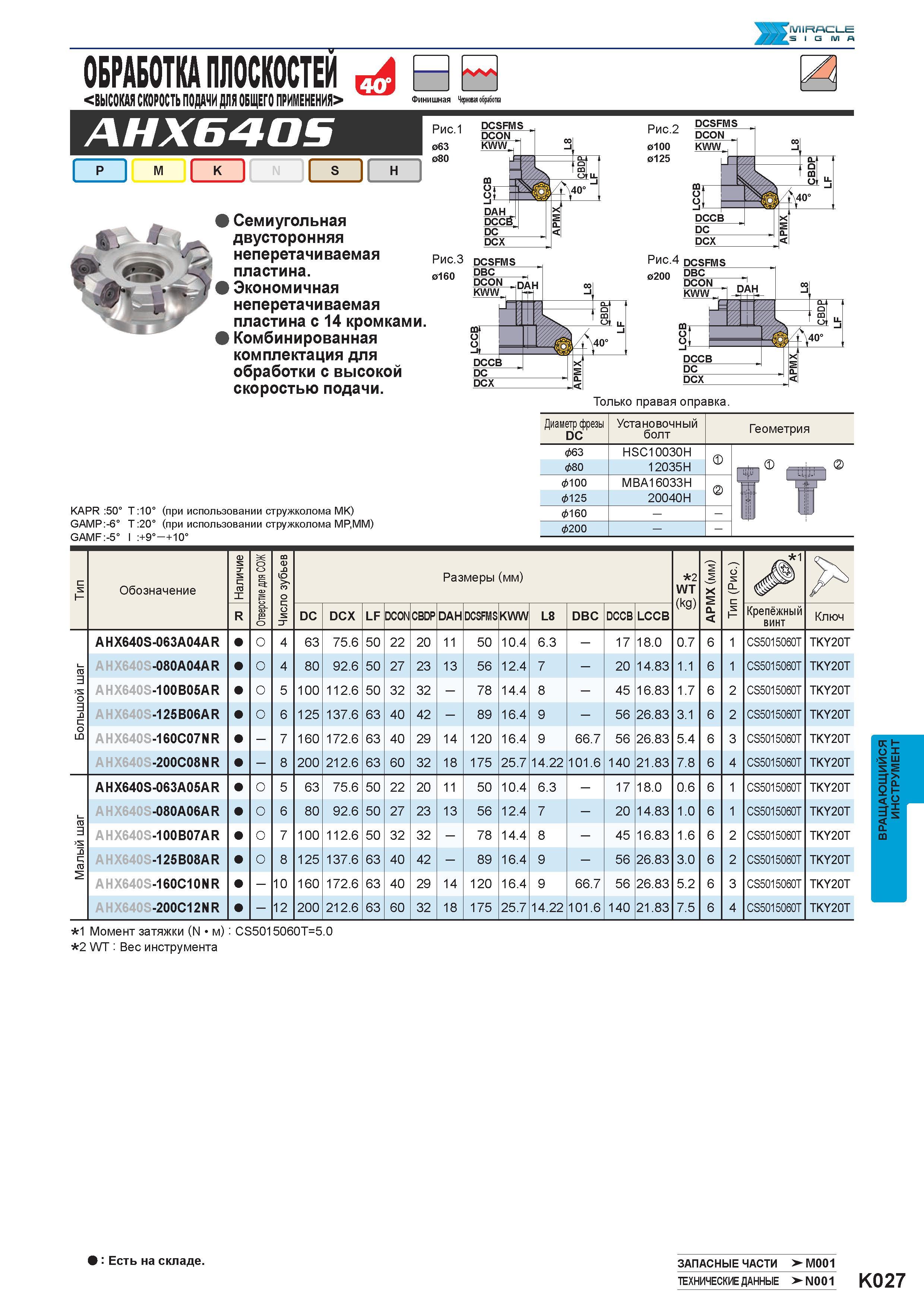

: MIRACLE I (VI A ОБРАБОТКА ПЛОСКОСТЕЙ <ВЫСОКАЯ СКОРОСТЬ ПОДАЧИ ДЛЯ ОБЩЕГО ПРИМЕНЕНИЯ> AHX640S Финишная Черновая обработка M Рис.1 063 080 DCSFMS DCON KWW Семиугольная двусторонняя неперетачиваемая пластина. Экономичная неперетачиваемая пластина с 14 кромками. Комбинированная комплектация для обработки с высокой скоростью подачи. Рис.2 0100 0125 DCSFMS DCON Рис.3 DCSFMS 0160 Рис4 DCSFMS 0200 DBC Только правая оправка. Диаметр фрезы DC Установочный болт Геометрия &63 &80 HSC10030H 12035H KAPR :50° T :10° (при использовании стружколома MK) GAMP:-6° T:20° (при использовании стружколома MP,MM) GAMF :-5° I :+9°-+10° &100 &125 &160 MBA16033H 20040H x &200 и Т Обозначение Наличие Отверстие для СОЖ Число зубьев Размеры (мм) 2 WT (kg) JE X M < с. s и H 1 R DC DCX LF DCON CBDP DAH DCSFMS KWW L8 DBC DCCB LCCB Крепёжный винт Ключ AHX640S-063A04AR о 4 63 75.6 50 22 20 11 50 10.4 6.3 - 17 18.0 0.7 6 1 CS5015060T TKY20T Большой шаг AHX640S-080A04AR о 4 80 92.6 50 27 23 13 56 12.4 7 - 20 14.83 1.1 6 1 CS5015060T TKY20T AHX640S-100B05AR о 5 100 112.6 50 32 32 - 78 14.4 8 - 45 16.83 1.7 6 2 CS5015060T TKY20T AHX640S-125B06AR о 6 125 137.6 63 40 42 - 89 16.4 9 - 56 26.83 3.1 6 2 CS5015060T TKY20T AHX640S-160C07NR - 7 160 172.6 63 40 29 14 120 16.4 9 66.7 56 26.83 5.4 6 3 CS5015060T TKY20T AHX640S-200C08NR - 8 200 212.6 63 60 32 18 175 25.7 14.22 101.6 140 21.83 7.8 6 4 CS5015060T TKY20T AHX640S-063A05AR о 5 63 75.6 50 22 20 11 50 10.4 6.3 - 17 18.0 0.6 6 1 CS5015060T TKY20T Малый шаг AHX640S-080A06AR о 6 80 92.6 50 27 23 13 56 12.4 7 - 20 14.83 1.0 6 1 CS5015060T TKY20T AHX640S-100B07AR о 7 100 112.6 50 32 32 - 78 14.4 8 - 45 16.83 1.6 6 2 CS5015060T TKY20T AHX640S-125B08AR о 8 125 137.6 63 40 42 - 89 16.4 9 - 56 26.83 3.0 6 2 CS5015060T TKY20T AHX640S-160C10NR - 10 160 172.6 63 40 29 14 120 16.4 9 66.7 56 26.83 5.2 6 3 CS5015060T TKY20T AHX640S-200C12NR - 12 200 212.6 63 60 32 18 175 25.7 14.22 101.6 140 21.83 7.5 6 4 CS5015060T TKY20T 1 Момент затяжки (N м): 2 WT Вес инструмента CS5015060T=5.0 N Есть на складе. Запасные части > M001 Краткое руководство по металлообработке на станках >-N001 K027 Вращающийся фрезерный инструмент
