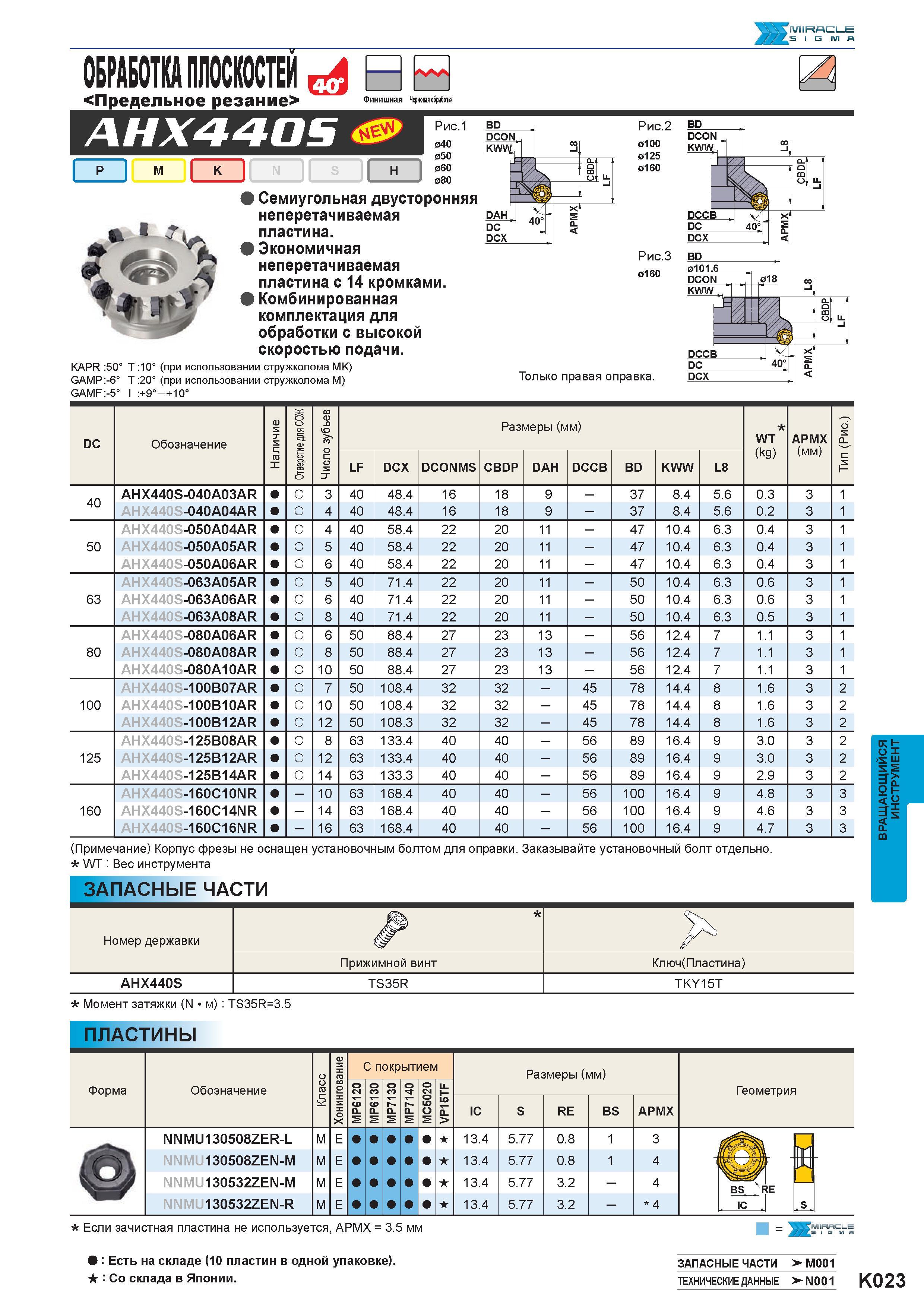

1001 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K023

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K023 1001 Lab2u

: MIRACLE I (VI A В <Предельное резание> Финишная Черновая обработка P M Рис.1 040 050 060 080 BD DCON K KAPR :50° T:10' GAMP:-6° T :20' GAMF :-5° I :+9°-+10° Семиугольная двусторонняя неперетачиваемая пластина. Экономичная неперетачиваемая пластина с 14 кромками. Комбинированная комплектация для обработки с высокой скоростью подачи. (при использовании стружколома MK) (при использовании стружколома M) Рис.2 BD DCON KW 0100 0125 0160 Рис.3 0160 BD 0101.6 DCON KWW . DCCB Только правая оправка. DC 40 DCX Б - 1 QJ о L J г g о DC Обозначение Наличие S Число зубьев Размеры (мм) WT (kg) APMX (мм) о (Р и LF DCX DCONMS CBDP DAH DCCB BD KWW L8 40 AHX440S-040A03AR о 3 40 48.4 16 18 9 - 37 8.4 5.6 0.3 3 1 AHX440S-040A04AR о 4 40 48.4 16 18 9 - 37 8.4 5.6 0.2 3 1 AHX440S-050A04AR о 4 40 58.4 22 20 11 - 47 10.4 6.3 0.4 3 1 50 AHX440S-050A05AR о 5 40 58.4 22 20 11 - 47 10.4 6.3 0.4 3 1 AHX440S-050A06AR о 6 40 58.4 22 20 11 - 47 10.4 6.3 0.4 3 1 AHX440S-063A05AR о 5 40 71.4 22 20 11 - 50 10.4 6.3 0.6 3 1 63 AHX440S-063A06AR о 6 40 71.4 22 20 11 - 50 10.4 6.3 0.6 3 1 AHX440S-063A08AR о 8 40 71.4 22 20 11 - 50 10.4 6.3 0.5 3 1 AHX440S-080A06AR о 6 50 88.4 27 23 13 - 56 12.4 7 1.1 3 1 80 AHX440S-080A08AR о 8 50 88.4 27 23 13 - 56 12.4 7 1.1 3 1 AHX440S-080A10AR о 10 50 88.4 27 23 13 - 56 12.4 7 1.1 3 1 AHX440S-100B07AR о 7 50 108.4 32 32 - 45 78 14.4 8 1.6 3 2 100 AHX440S-100B10AR о 10 50 108.4 32 32 - 45 78 14.4 8 1.6 3 2 AHX440S-100B12AR о 12 50 108.3 32 32 - 45 78 14.4 8 1.6 3 2 AHX440S-125B08AR о 8 63 133.4 40 40 - 56 89 16.4 9 3.0 3 2 125 AHX440S-125B12AR о 12 63 133.4 40 40 - 56 89 16.4 9 3.0 3 2 AHX440S-125B14AR о 14 63 133.3 40 40 - 56 89 16.4 9 2.9 3 2 AHX440S-160C10NR - 10 63 168.4 40 40 - 56 100 16.4 9 4.8 3 3 160 AHX440S-160C14NR - 14 63 168.4 40 40 - 56 100 16.4 9 4.6 3 3 AHX440S-160C16NR - 16 63 168.4 40 40 - 56 100 16.4 9 4.7 3 3 (Примечание) Корпус фрезы не оснащен установочным болтом для оправки. Заказывайте установочный болт отдельно. WT Вес инструмента Запасные части Номер державки & Прижимной винт Ключ(Пластина) AHX440S TS35R TKY15T Момент затяжки (N м): TS35R=3.5 Пластины сменные Форма Обозначение С покрытием Размеры (мм) IC RE BS APMX Геометрия NNMU130508ZER-L NNMU130508ZEN-M NNMU130532ZEN-M NNMU130532ZEN-R s 13.4 5.77 13.4 5.77 13.4 5.77 13.4 5.77 0.8 0.8 3.2 3.2 1 1 3 4 4 4 Если зачистная пластина не используется, APMX = 3.5 мм Есть на складе (10 пластин в одной упаковке). Со склада в Японии. Запасные части >>M001 Краткое руководство по металлообработке на станках >-N001 N S K023 Вращающийся фрезерный инструмент
