Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




998 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.K020

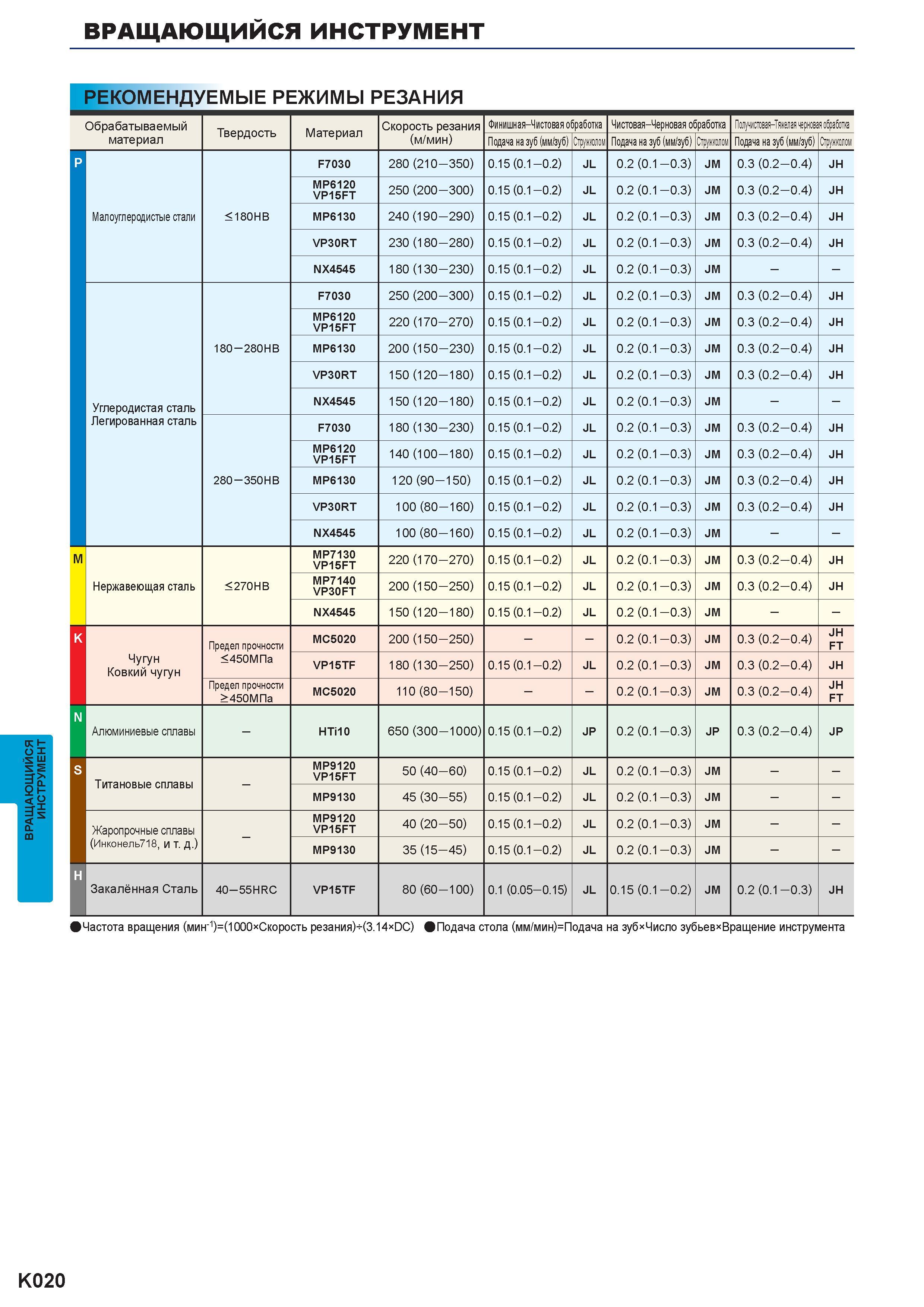

998 Вращающийся фрезерный инструмент Рекомендуемые режимы резания I Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Финишная-Чист Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. K020

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. K020 0998 Lab2u

Вращающийся фрезерный инструмент Рекомендуемые режимы резания I Обрабатываемый материал Твердость Материал Скорость резания (м/мин) Финишная-Чистовая обработка Чистовая-Черновая обработка Получистовая-Тяжелая черновая обработка Подача на зуб (мм/зуб) Стружколом Подача на зуб (мм/зуб) Стружколом Подача на зуб (мм/зуб) Стружколом F7030 280 (210 -350) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH MP6120 VP15FT 250 (200 -300) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH Малоуглеродистые стали < 180HB MP6130 240 (190-290) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH VP30RT 230 (180 -280) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH NX4545 180 (130 -230) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM - - F7030 250 (200 -300) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH MP6120 VP15FT 220 (170-270) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH 180 - 280HB MP6130 200 (150-230) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH VP30RT 150 (120 -180) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH Углеродистая сталь Легированная сталь NX4545 150 (120 -180) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM - - F7030 180 (130 -230) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH MP6120 VP15FT 140 (100-180) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH 280 - 350HB MP6130 120 (90-150) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH VP30RT 100 (80 -160) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH NX4545 100 (80-160) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM - - MP7130 VP15FT 220 (170 -270) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH Нержавеющая сталь < 270HB MP7140 VP30FT 200 (150 -250) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH NX4545 150 (120 -180) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM - - Предел прочности MC5020 200 (150 -250) - - 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH FT Чугун Ковкий чугун <450МПа VP15TF 180 (130 -250) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH Предел прочности >450МПа MC5020 110 (80-150) - - 0.2 (0.1 -0.3) JM 0.3 (0.2-0.4) JH FT Алюминиевые сплавы - HTi10 650 (300-1000) 0.15(0.1 - 0.2) JP 0.2 (0.1 -0.3) JP 0.3 (0.2-0.4) JP Титановые сплавы - MP9120 VP15FT 50 (40-60) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM - - MP9130 45 (30-55) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM - - Жаропрочные сплавы - MP9120 VP15FT 40 (20 -50) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM - - (Инконель718, и т. д.) MP9130 35 (15-45) 0.15(0.1 - 0.2) JL 0.2 (0.1 -0.3) JM - - Закалённая Сталь 40-55HRC VP15TF 80 (60 -100) 0.1 (0.05-0.15) JL 0.15 (0.1 -0.2) JM 0.2 (0.1 -0.3) JH м Частота вращения (мин-1)=(1000хСкорость резанияM3.14xDC) 9Подача стола (мм/мин)=Подача на зуб Число зубьев Вращение инструмента K N H K020
