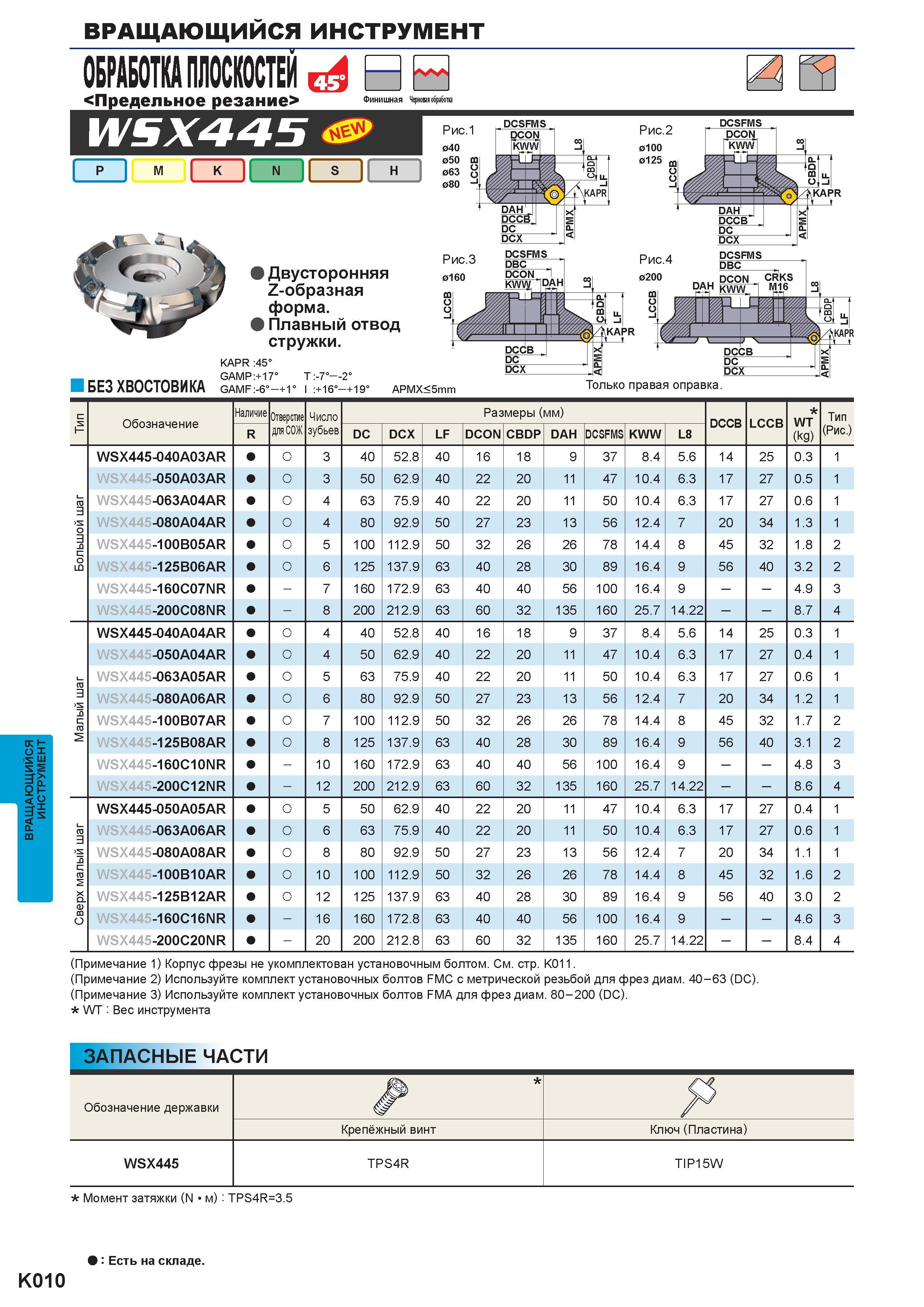

Вращающийся фрезерный инструмент <Предельное резание> dBB Финишная Черновая обработка WSX445 ( P M 1 K ( N 1 S H Рис.1 040 050 063 £ 080 DCSFMS Двусторонняя Z-образная форма. Плавный отвод стружки. БЕЗ ХВОСТОВИКА KAPR :45° GAMP:+17° GAMF :-6°-+1° T :-7° 2° I :+16°-+19° Рис.2 0100 0125 m О DCSFMS KAPR i Рис.4 0200 DCSFMS KAPR DBC DCON DAH KWW CRKS M16 DCCB DC /frKAPR DCX APMX<5mm Только правая оправка. и Т Обозначение Наличие Отверстие Число Размеры (мм) DCCB LCCB WT (kg) Тип R для СОЖ зубьев DC DCX LF DCON CBDP DAH DCSFMS KWW L8 (Рис.) WSX445-040A03AR О 3 40 52.8 40 16 18 9 37 8.4 5.6 14 25 0.3 1 WSX445-050A03AR О 3 50 62.9 40 22 20 11 47 10.4 6.3 17 27 0.5 1 Большой шаг WSX445-063A04AR О 4 63 75.9 40 22 20 11 50 10.4 6.3 17 27 0.6 1 WSX445-080A04AR О 4 80 92.9 50 27 23 13 56 12.4 7 20 34 1.3 1 WSX445-100B05AR О 5 100 112.9 50 32 26 26 78 14.4 8 45 32 1.8 2 WSX445-125B06AR О 6 125 137.9 63 40 28 30 89 16.4 9 56 40 3.2 2 WSX445-160C07NR - 7 160 172.9 63 40 40 56 100 16.4 9 - - 4.9 3 WSX445-200C08NR - 8 200 212.9 63 60 32 135 160 25.7 14.22 - - 8.7 4 WSX445-040A04AR О 4 40 52.8 40 16 18 9 37 8.4 5.6 14 25 0.3 1 WSX445-050A04AR О 4 50 62.9 40 22 20 11 47 10.4 6.3 17 27 0.4 1 Малый шаг WSX445-063A05AR О 5 63 75.9 40 22 20 11 50 10.4 6.3 17 27 0.6 1 WSX445-080A06AR О 6 80 92.9 50 27 23 13 56 12.4 7 20 34 1.2 1 WSX445-100B07AR О 7 100 112.9 50 32 26 26 78 14.4 8 45 32 1.7 2 WSX445-125B08AR О 8 125 137.9 63 40 28 30 89 16.4 9 56 40 3.1 2 WSX445-160C10NR - 10 160 172.9 63 40 40 56 100 16.4 9 - - 4.8 3 WSX445-200C12NR - 12 200 212.9 63 60 32 135 160 25.7 14.22 - - 8.6 4 WSX445-050A05AR О 5 50 62.9 40 22 20 11 47 10.4 6.3 17 27 0.4 1 Сверх малый шаг WSX445-063A06AR О 6 63 75.9 40 22 20 11 50 10.4 6.3 17 27 0.6 1 WSX445-080A08AR О 8 80 92.9 50 27 23 13 56 12.4 7 20 34 1.1 1 WSX445-100B10AR О 10 100 112.9 50 32 26 26 78 14.4 8 45 32 1.6 2 WSX445-125B12AR О 12 125 137.9 63 40 28 30 89 16.4 9 56 40 3.0 2 WSX445-160C16NR - 16 160 172.8 63 40 40 56 100 16.4 9 - - 4.6 3 WSX445-200C20NR - 20 200 212.8 63 60 32 135 160 25.7 14.22 - - 8.4 4 (Примечание 1) Корпус фрезы не укомплектован установочным болтом. См. стр. K011. (Примечание 2) Используйте комплект установочных болтов FMC с метрической резьбой для фрез диам. 40-63 (DC). (Примечание 3) Используйте комплект установочных болтов FMA для фрез диам. 80-200 (DC). WT Вес инструмента Запасные части Обозначение державки & Крепёжный винт Ключ (Пластина) WSX445 TPS4R TIP15W Момент затяжки (N м) TPS4R=3.5 Есть на складе. K010
