MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

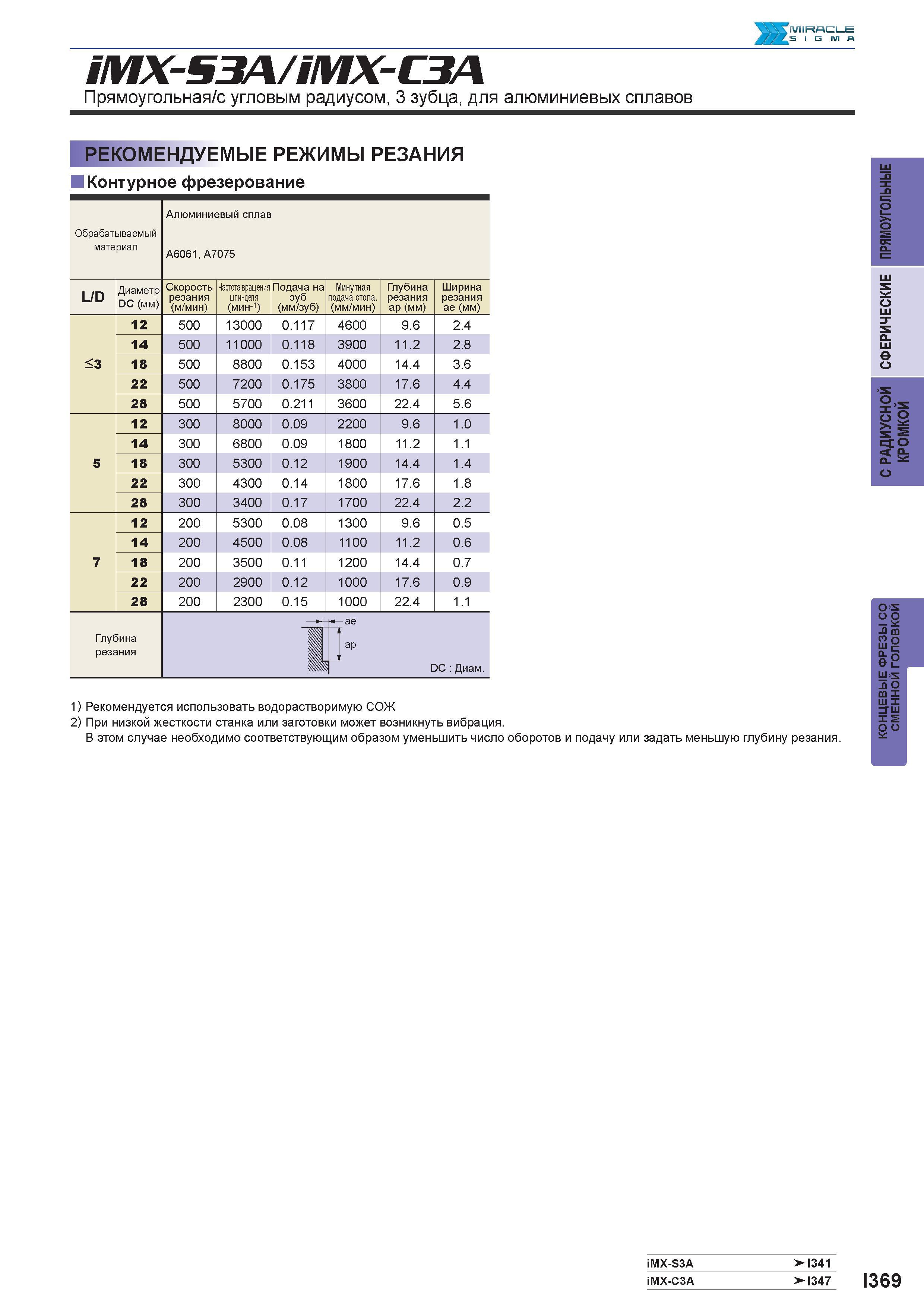

921 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I369

921 ДВИГАЛ IRPVCZLE M£LS 1 G м я iMX-S3A/iMX-C3A Прямоугольная/с угловым радиусом, 3 зубца, для алюминиевых сплавов Рекомендуемые режимы резания Конт Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I369

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I369 0921 Lab2u

ДВИГАЛ IRPVCZLE M£LS 1 G м я iMX-S3A/iMX-C3A Прямоугольная/с угловым радиусом, 3 зубца, для алюминиевых сплавов Рекомендуемые режимы резания Контурное фрезерование Обрабатываемый материал Глубина резания Алюминиевый сплав A6061, A7075 L/D Диаметр DC (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) Ширина резания ae (мм) <3 12 500 13000 0.117 4600 9.6 2.4 14 500 11000 0.118 3900 11.2 2.8 18 500 8800 0.153 4000 14.4 3.6 22 500 7200 0.175 3800 17.6 4.4 28 500 5700 0.211 3600 22.4 5.6 5 12 300 8000 0.09 2200 9.6 1.0 14 300 6800 0.09 1800 11.2 1.1 18 300 5300 0.12 1900 14.4 1.4 22 300 4300 0.14 1800 17.6 1.8 28 300 3400 0.17 1700 22.4 2.2 7 12 200 5300 0.08 1300 9.6 0.5 14 200 4500 0.08 1100 11.2 0.6 18 200 3500 0.11 1200 14.4 0.7 22 200 2900 0.12 1000 17.6 0.9 28 200 2300 0.15 1000 22.4 1.1 ap DC Диаметр 1) Рекомендуется использовать водорастворимую СОЖ 2) При низкой жесткости станка или заготовки может возникнуть вибрация. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. е о р о o-s 2 £2° е° rn.s 2 О m х х З'Ш х ae iMX-S3A iMX-C3A >4341 >1347 I369
