MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

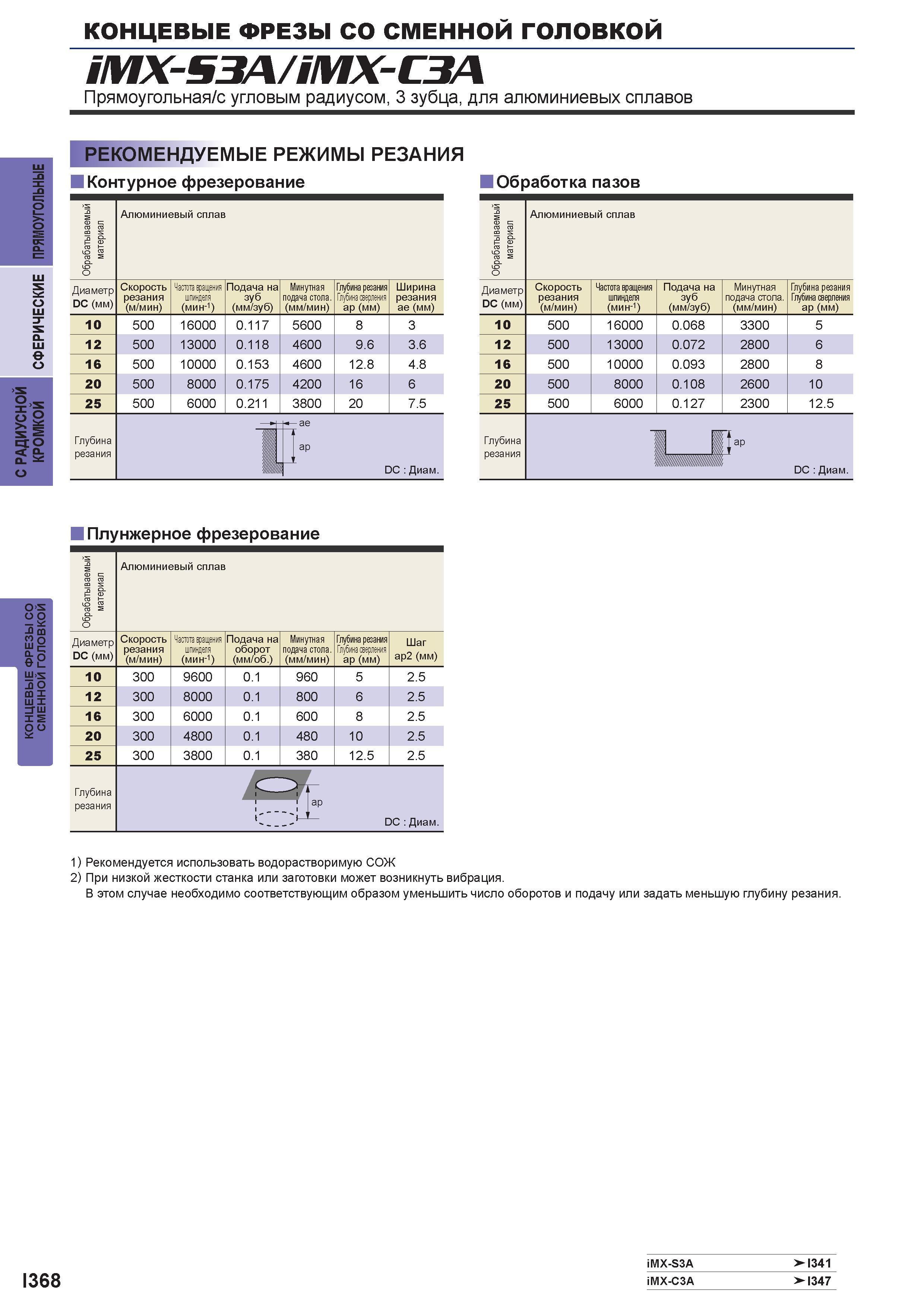

920 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I368

920 Концевые фрезы со сменной головкой iMX-S3A/iMX-C3A Прямоугольная/с угловым радиусом, 3 зубца, для алюминиевых сплавов е о £ i о Рекомендуемые реж Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I368

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I368 0920 Lab2u

Концевые фрезы со сменной головкой iMX-S3A/iMX-C3A Прямоугольная/с угловым радиусом, 3 зубца, для алюминиевых сплавов е о £ i о Рекомендуемые режимы резания Контурное фрезерование Алюминиевый сплав Диаметр DC (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания Глубина сверления ap (мм) Ширина резания ae (мм) 10 500 16000 0.117 5600 8 3 12 500 13000 0.118 4600 9.6 3.6 16 500 10000 0.153 4600 12.8 4.8 20 500 8000 0.175 4200 16 6 25 500 6000 0.211 3800 20 7.5 Глубина резания 1 ae 1 ap DC Диаметр Обработка пазов Обрабатываемый материал Алюминиевый сплав Диаметр DC (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания Глубина сверления ap (мм) 10 500 16000 0.068 3300 5 12 500 13000 0.072 2800 6 16 500 10000 0.093 2800 8 20 500 8000 0.108 2600 10 25 500 6000 0.127 2300 12.5 Глубина резания DC: Диаметр o-s 2 £2° 2 rn.s 20 m х х З'Ш х Плунжерное фрезерование Глубина резания Алюминиевый сплав Диаметр DC (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на оборот (мм/об.) Минутная подача стола. (мм/мин) Глубина резания Глубина сверления ap (мм) Шаг ap2 (мм) 10 300 9600 0.1 960 5 2.5 12 300 8000 0.1 800 6 2.5 16 300 6000 0.1 600 8 2.5 20 300 4800 0.1 480 10 2.5 25 300 3800 0.1 380 12.5 2.5 Rr. DC Диаметр 1) Рекомендуется использовать водорастворимую СОЖ 2) При низкой жесткости станка или заготовки может возникнуть вибрация. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I368 iMX-S3A iMX-C3A >4341 >4347
