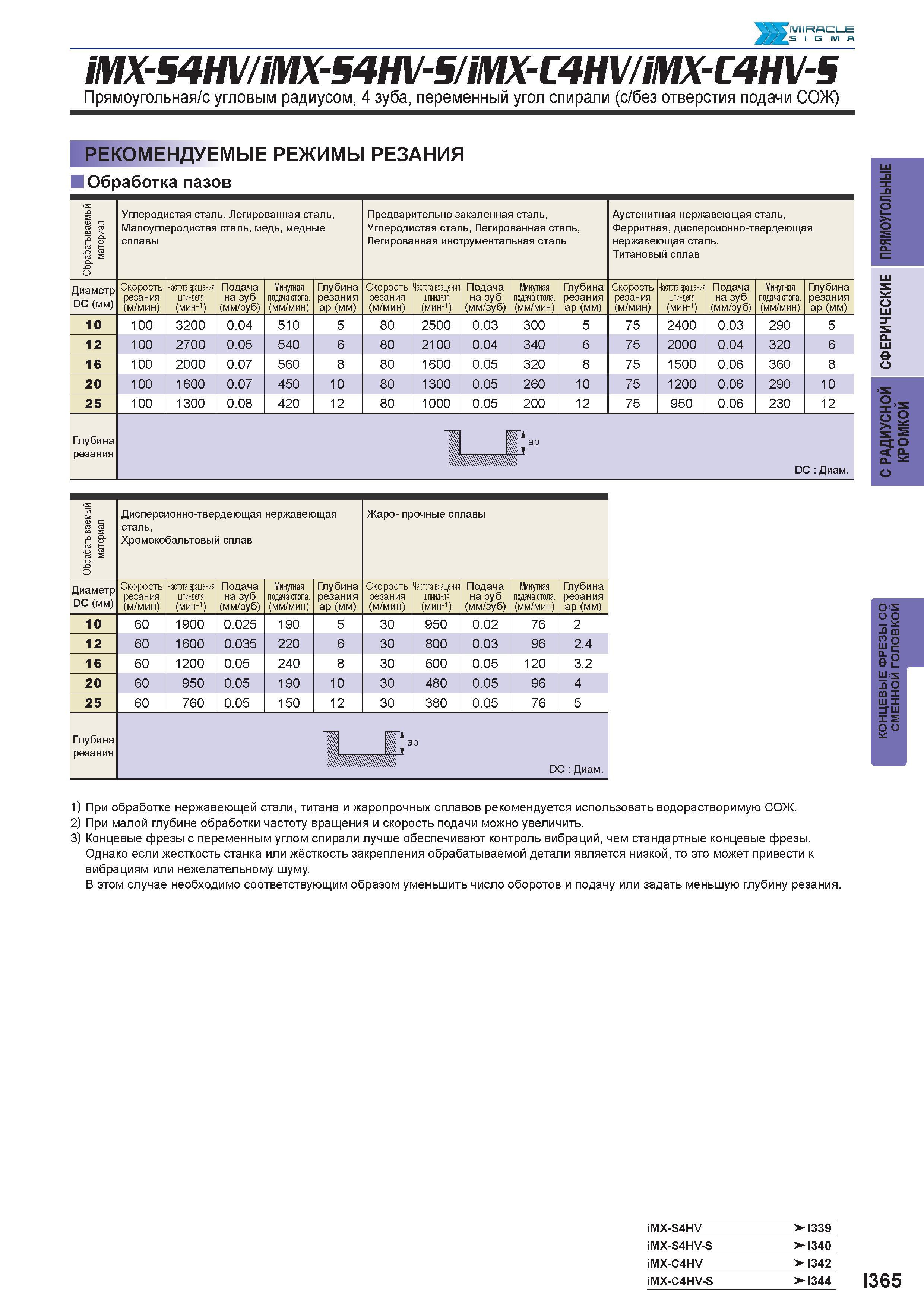

917 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I365

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I365 0917 Lab2u

MIRACLE SB iMX- 4HVmX-54HV- mX-C4HVmX-C4HV-5 Прямоугольная/с угловым радиусом, 4 зуба, переменный угол спирали (с/без отверстия подачи СОЖ) Рекомендуемые режимы резания Обработка пазов Обрабатываемый материал Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь, медь, медные сплавы Предварительно закаленная сталь, Углеродистая сталь, Легированная сталь, Легированная инструментальная сталь Аустенитная нержавеющая сталь, Ферритная, дисперсионно-твердеющая нержавеющая сталь, Титановый сплав Диаметр DC (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) 10 100 3200 0.04 510 5 80 2500 0.03 300 5 75 2400 0.03 290 5 12 100 2700 0.05 540 6 80 2100 0.04 340 6 75 2000 0.04 320 6 16 100 2000 0.07 560 8 80 1600 0.05 320 8 75 1500 0.06 360 8 20 100 1600 0.07 450 10 80 1300 0.05 260 10 75 1200 0.06 290 10 25 100 1300 0.08 420 12 80 1000 0.05 200 12 75 950 0.06 230 12 е о р Глубина резания lap DC Диаметр CIO <С Q- DL О Обрабатываемый материал Дисперсионно-твердеющая нержавеющая сталь, Хромокобальтовый сплав Жаро- прочные сплавы Диаметр DC (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) Скорость резания (м/мин) Частота вращения шпинделя (мин-1) Подача на зуб (мм/зуб) Минутная подача стола. (мм/мин) Глубина резания ap (мм) 10 60 1900 0.025 190 5 30 950 0.02 76 2 12 60 1600 0.035 220 6 30 800 0.03 96 2.4 16 60 1200 0.05 240 8 30 600 0.05 120 3.2 20 60 950 0.05 190 10 30 480 0.05 96 4 25 60 760 0.05 150 12 30 380 0.05 76 5 Глубина резания ap o>s И m £2° 2 rn.s 2 О m х х З'Ш х DC Диаметр 1) При обработке нержавеющей стали, титана и жаропрочных сплавов рекомендуется использовать водорастворимую СОЖ. 2) При малой глубине обработки частоту вращения и скорость подачи можно увеличить. 3) Концевые фрезы с переменным углом спирали лучше обеспечивают контроль вибраций, чем стандартные концевые фрезы. Однако если жесткость станка или жёсткость закрепления обрабатываемой детали является низкой, то это может привести к вибрациям или нежелательному шуму. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. iMX-S4HV >1339 iMX-S4HV-S > 1340 iMX-C4HV >4342 iMX-C4HV-S >4344 I365
