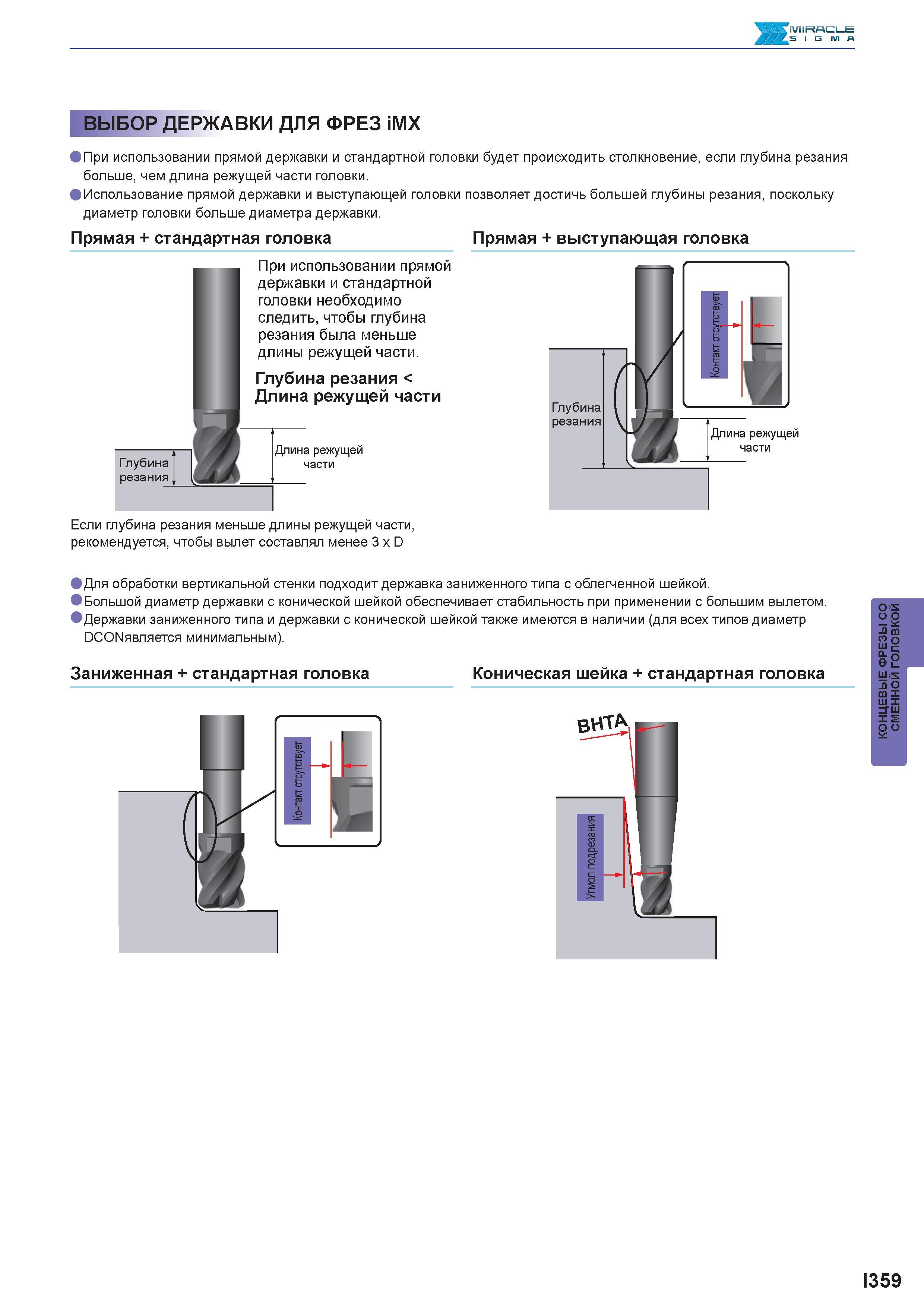

X MIRACLE ВЫБОР Державки ДЛЯ ФРЕЗ iMX При использовании прямой державки и стандартной головки будет происходить столкновение, если глубина резания больше, чем длина режущей части головки. Использование прямой державки и выступающей головки позволяет достичь большей глубины резания, поскольку диаметр головки больше диаметра державки. Прямая + стандартная головка При использовании прямой державки и стандартной головки необходимо следить, чтобы глубина резания была меньше длины режущей части. Глубина резания < Длина режущей части Прямая + выступающая головка Глубина резания Длина режущей части Длина режущей части Если глубина резания меньше длины режущей части, рекомендуется, чтобы вылет составлял менее 3 х D Для обработки вертикальной стенки подходит державка заниженного типа с облегченной шейкой. Большой диаметр державки с конической шейкой обеспечивает стабильность при применении с большим вылетом. Державки заниженного типа и державки с конической шейкой также имеются в наличии (для всех типов диаметр ОСО вляется минимальным). Заниженная + стандартная головка Коническая шейка + стандартная головка ВИТА I359 Концевые фрезы со сменной головкой
