886 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I334

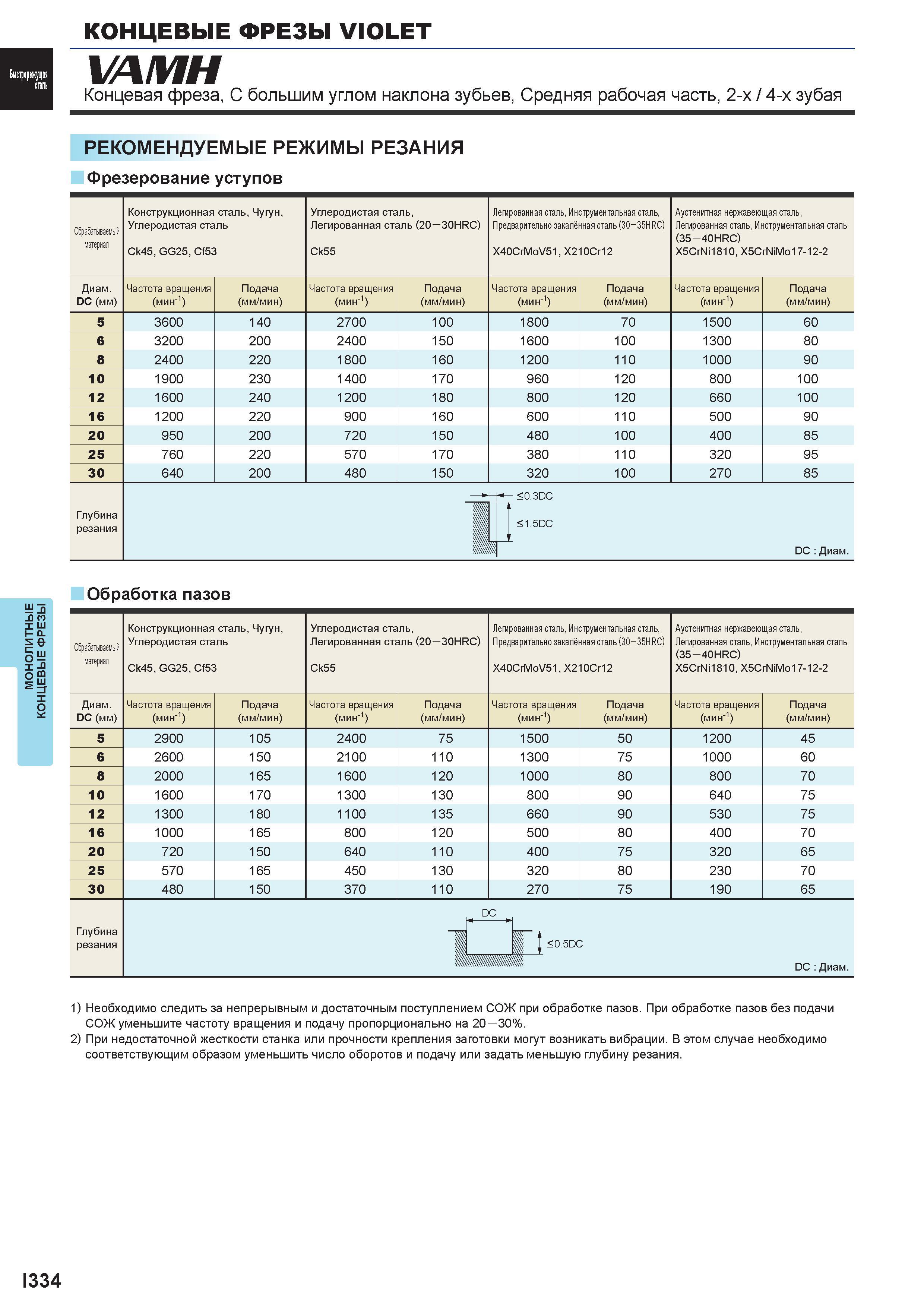

886 Монолитные концевые фрезы VIOLET VAMH Концевая фреза, С большим углом наклона зубьев, Средняя рабочая часть, 2-х / 4-х зубая Рекомендуемые режимы Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I334

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I334 0886 Lab2u

Монолитные концевые фрезы VIOLET VAMH Концевая фреза, С большим углом наклона зубьев, Средняя рабочая часть, 2-х / 4-х зубая Рекомендуемые режимы резания Фрезерование уступов Обрабатываемый материал Конструкционная сталь, Чугун, Углеродистая сталь Ck45, GG25, Cf53 Углеродистая сталь, Легированная сталь (20 30HRC) Ck55 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь (30 35HRC) X40CrMoV51,X210Cr12 Аустенитная нержавеющая сталь, Легированная сталь, Инструментальная сталь (35 40HRC) X5CrNi1810, X5CrNiMo17-12-2 Диаметр DC (мм) Частота вращения (мин-1) Подача (мм/мин) 5 3600 140 2700 100 1800 70 1500 60 6 3200 200 2400 150 1600 100 1300 80 8 2400 220 1800 160 1200 110 1000 90 10 1900 230 1400 170 960 120 800 100 12 1600 240 1200 180 800 120 660 100 16 1200 220 900 160 600 110 500 90 20 950 200 720 150 480 100 400 85 25 760 220 570 170 380 110 320 95 30 640 200 480 150 320 100 270 85 Глубина резания >- <0.3DC <1.5DC DC Диаметр Обработка пазов Обрабатываемый материал Конструкционная сталь, Чугун, Углеродистая сталь Ck45, GG25, Cf53 Углеродистая сталь, Легированная сталь (20 30HRC) Ck55 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь (30 35HRC) X40CrMoV51,X210Cr12 Аустенитная нержавеющая сталь, Легированная сталь, Инструментальная сталь (35 40HRC) X5CrNi1810, X5CrNiMo17-12-2 Диаметр Частота вращения Подача Частота вращения Подача Частота вращения Подача Частота вращения Подача DC (мм) (мин-1) (мм/мин) 5 2900 105 2400 75 1500 50 1200 45 6 2600 150 2100 110 1300 75 1000 60 8 2000 165 1600 120 1000 80 800 70 10 1600 170 1300 130 800 90 640 75 12 1300 180 1100 135 660 90 530 75 16 1000 165 800 120 500 80 400 70 20 720 150 640 110 400 75 320 65 25 570 165 450 130 320 80 230 70 30 480 150 370 110 270 75 190 65 DC < 0.5DC DC Диаметр 1) Необходимо следить за непрерывным и достаточным поступлением СОЖ при обработке пазов. При обработке пазов без подачи СОЖ уменьшите частоту вращения и подачу пропорционально на 20 30%. 2) При недостаточной жесткости станка или прочности крепления заготовки могут возникать вибрации. В этом случае необходимо соответствующим образом уменьшить число оборотов и подачу или задать меньшую глубину резания. I334
