MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)




848 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I296

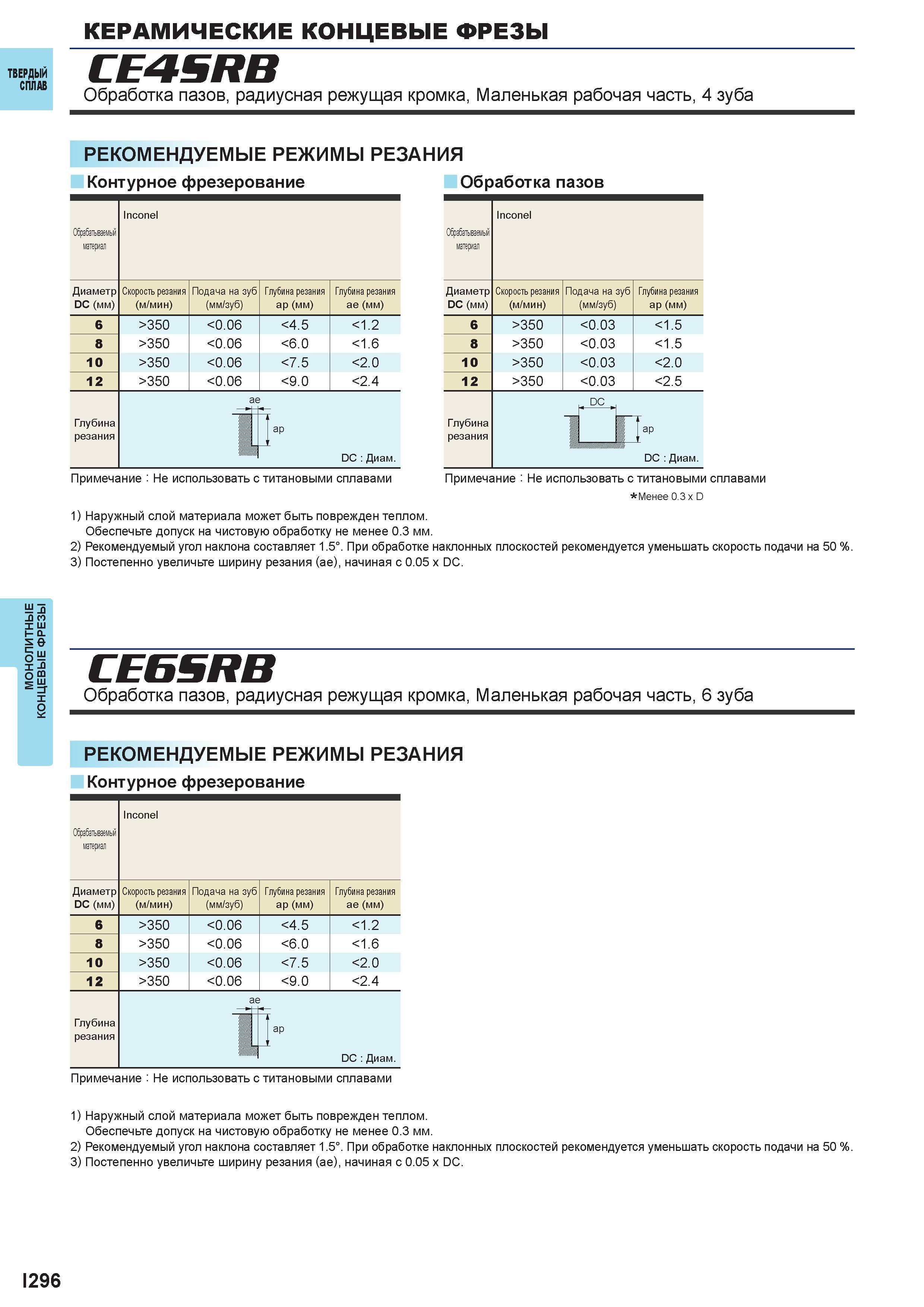

848 Монолитные концевые фрезы Твердый сплав КЕРАМИЧЕСКИЕ Концевые фрезы CE4SRB Обработка пазов, радиусная режущая кромка, Маленькая рабочая часть, 4 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I296

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I296 0848 Lab2u

Монолитные концевые фрезы Твердый сплав КЕРАМИЧЕСКИЕ Концевые фрезы CE4SRB Обработка пазов, радиусная режущая кромка, Маленькая рабочая часть, 4 зуба Рекомендуемые режимы резания Контурное фрезерование Обработка пазов Inconel Inconel Обрабатываемый материал Обрабатываемый материал Диаметр DC (мм) Скорость резания (м/мин) Подача на зуб (мм/зуб) Глубина резания ар (мм) Глубина резания ае (мм) Диаметр DC (мм) Скорость резания (м/мин) Подача на зуб (мм/зуб) Глубина резания ар (мм) 6 >350 <0.06 <4.5 <1.2 6 >350 <0.03 <1.5 8 >350 <0.06 <6.0 <1.6 8 >350 <0.03 <1.5 10 >350 <0.06 <7.5 <2.0 10 >350 <0.03 <2.0 12 >350 <0.06 <9.0 <2.4 12 >350 <0.03 <2.5 ae "1 DC Глубина резания J ap Глубина резания lap DC Диаметр DC Диаметр Примечание Не использовать с титановыми сплавами Примечание Не использовать с титановыми сплавами Менее 0.3 х D 1) Наружный слой материала может быть поврежден теплом. Обеспечьте допуск на чистовую обработку не менее 0.3 мм. 2) Рекомендуемый угол наклона составляет 1.5°. При обработке наклонных плоскостей рекомендуется уменьшать скорость подачи на 50 %. 3) Постепенно увеличьте ширину резания (ae), начиная с 0.05 х DC. CEBSRB Обработка пазов, радиусная режущая кромка, Маленькая рабочая часть, 6 зуба Рекомендуемые режимы резания Контурное фрезерование Обрабатываемый материал Inconel Диаметр Скорость резания Подача на зуб Глубина резания Глубина резания DC (мм) (м/мин) (мм/зуб) ар (мм) ае (мм) 6 >350 <0.06 <4.5 <1.2 8 >350 <0.06 <6.0 <1.6 10 >350 <0.06 <7.5 <2.0 12 >350 <0.06 <9.0 <2.4 Глубина резания ae шт ap DC Диаметр Примечание Не использовать с титановыми сплавами 1) Наружный слой материала может быть поврежден теплом. Обеспечьте допуск на чистовую обработку не менее 0.3 мм. 2) Рекомендуемый угол наклона составляет 1.5°. При обработке наклонных плоскостей рекомендуется уменьшать скорость подачи на 50 %. 3) Постепенно увеличьте ширину резания (ae), начиная с 0.05 х DC. I296
