MITSUBISHI | Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент (Всего 1412 стр.)

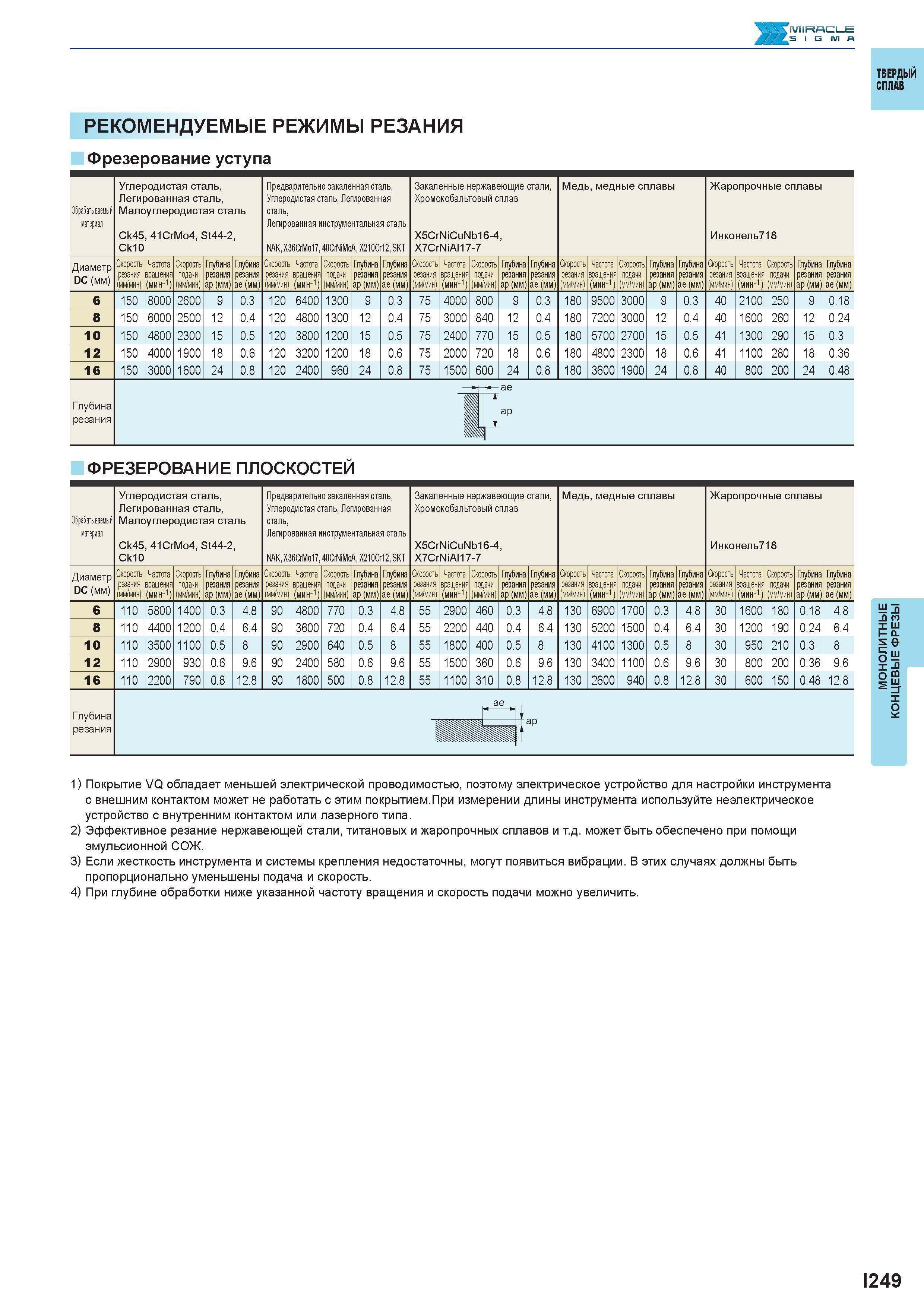

801 Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент Стр.I249

801 ilV1IRACI E Твердый сплав Рекомендуемые режимы резания Фрезерование уступа Обрабатываемый материал Углеродистая сталь, Легированная сталь, Малоуг Каталог MITSUBISHI 2016 Вращающийся и токарный режущий инструмент для металлообработки Сменные твердосплавные пластины Резцы Фрезы сборные и монолитные Сверла Стр. I249

Каталог MITSUBISHI 2016 Станочный режущий инструмент Стр. I249 0801 Lab2u

ilV1IRACI E Твердый сплав Рекомендуемые режимы резания Фрезерование уступа Обрабатываемый материал Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь Ck45, 41CrMo4, St44-2, Ck10 Предварительно закаленная сталь, Углеродистая сталь, Легированная сталь, Легированная инструментальная сталь NAK,X36CrMo17,40CiNiMoA, X210Cr12, SKT Закаленные нержавеющие стали, Хромокобальтовый сплав X5CrNiCuNb16-4, X7CrNiAl17-7 Медь, медные сплавы Жаропрочные сплавы Инконель718 Диаметр DC (мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae(мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae(мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap(мм) Глубина резания ae (мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 6 150 8000 2600 9 0.3 120 6400 1300 9 0.3 75 4000 800 9 0.3 180 9500 3000 9 0.3 40 2100 250 9 0.18 8 150 6000 2500 12 0.4 120 4800 1300 12 0.4 75 3000 840 12 0.4 180 7200 3000 12 0.4 40 1600 260 12 0.24 10 150 4800 2300 15 0.5 120 3800 1200 15 0.5 75 2400 770 15 0.5 180 5700 2700 15 0.5 41 1300 290 15 0.3 12 150 4000 1900 18 0.6 120 3200 1200 18 0.6 75 2000 720 18 0.6 180 4800 2300 18 0.6 41 1100 280 18 0.36 16 150 3000 1600 24 0.8 120 2400 960 24 0.8 75 1500 600 24 0.8 180 3600 1900 24 0.8 40 800 200 24 0.48 ФРЕЗЕРОВАНИЕ ПЛОСКОСТЕЙ Обрабатываемый материал Углеродистая сталь, Легированная сталь, Малоуглеродистая сталь Ck45, 41CrMo4, St44-2, Ck10 Предварительно закаленная сталь, Углеродистая сталь, Легированная сталь, Легированная инструментальная сталь NAK,X36CrMo17,40CrNiMoA, X210Cr12, SKT Закаленные нержавеющие стали, Хромокобальтовый сплав X5CrNiCuNb16-4, X7CrNiAl17-7 Медь, медные сплавы Жаропрочные сплавы Инконель718 Диаметр DC (мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae(мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae(мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap(мм) Глубина резания ae (мм) Скорость резания (мм/мин) Частота вращения (мин-1) Скорость подачи (мм/мин) Глубина резания ap (мм) Глубина резания ae (мм) 6 110 5800 1400 0.3 4.8 90 4800 770 0.3 4.8 55 2900 460 0.3 4.8 130 6900 1700 0.3 4.8 30 1600 180 0.18 4.8 8 110 4400 1200 0.4 6.4 90 3600 720 0.4 6.4 55 2200 440 0.4 6.4 130 5200 1500 0.4 6.4 30 1200 190 0.24 6.4 10 110 3500 1100 0.5 8 90 2900 640 0.5 8 55 1800 400 0.5 8 130 4100 1300 0.5 8 30 950 210 0.3 8 12 110 2900 930 0.6 9.6 90 2400 580 0.6 9.6 55 1500 360 0.6 9.6 130 3400 1100 0.6 9.6 30 800 200 0.36 9.6 16 110 2200 790 0.8 12.8 90 1800 500 0.8 12.8 55 1100 310 0.8 12.8 130 2600 940 0.8 12.8 30 600 150 0.48 12.8 Глубина резания 1) Покрытие VQ обладает меньшей электрической проводимостью, поэтому электрическое устройство для настройки инструмента с внешним контактом может не работать с этим покрытием.При измерении длины инструмента используйте неэлектрическое устройство с внутренним контактом или лазерного типа. 2) Эффективное резание нержавеющей стали, титановых и жаропрочных сплавов и т.д. может быть обеспечено при помощи эмульсионной СОЖ. 3) Если жесткость инструмента и системы крепления недостаточны, могут появиться вибрации. В этих случаях должны быть пропорционально уменьшены подача и скорость. 4) При глубине обработки ниже указанной частоту вращения и скорость подачи можно увеличить. I249 Монолитные концевые фрезы
